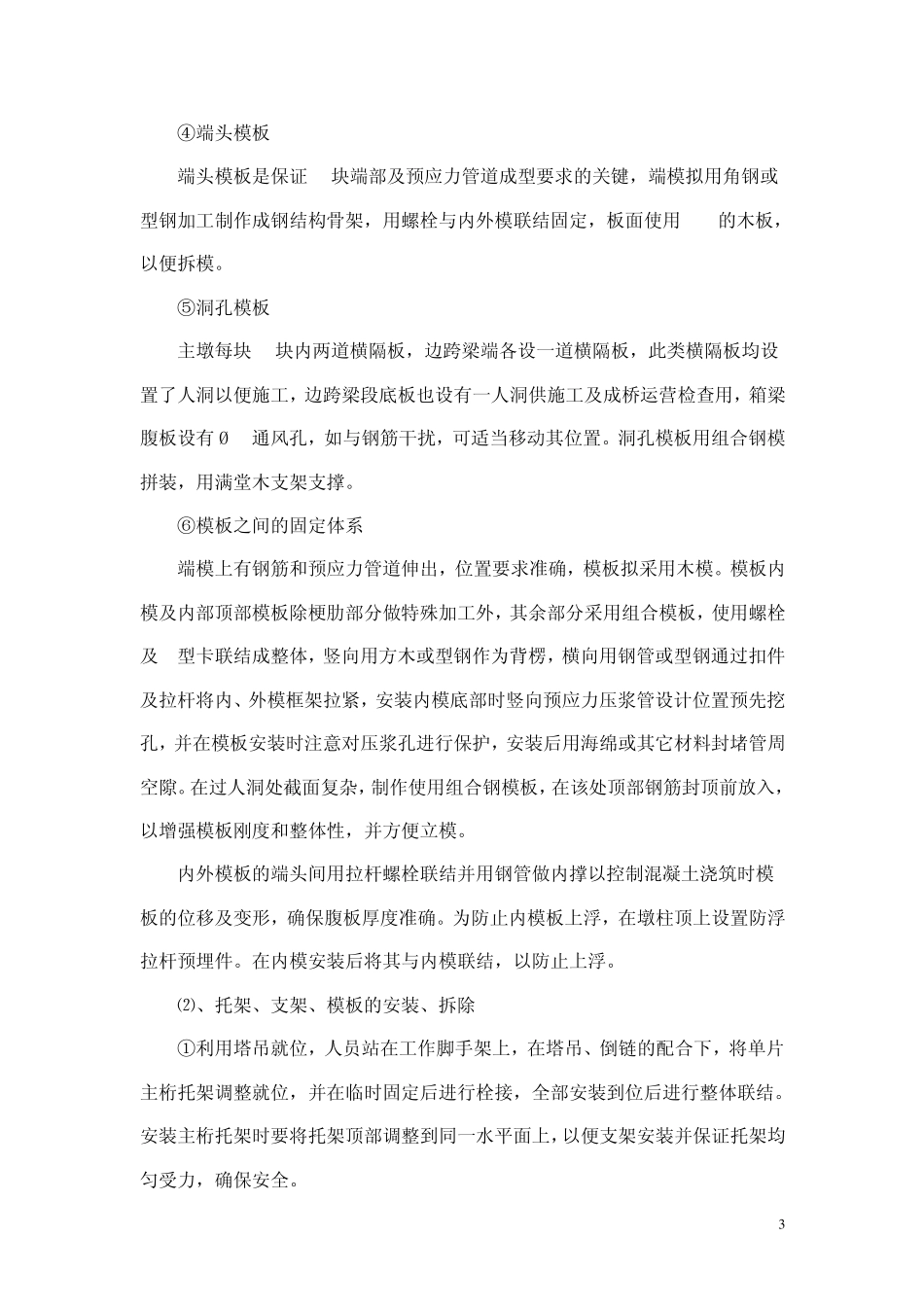

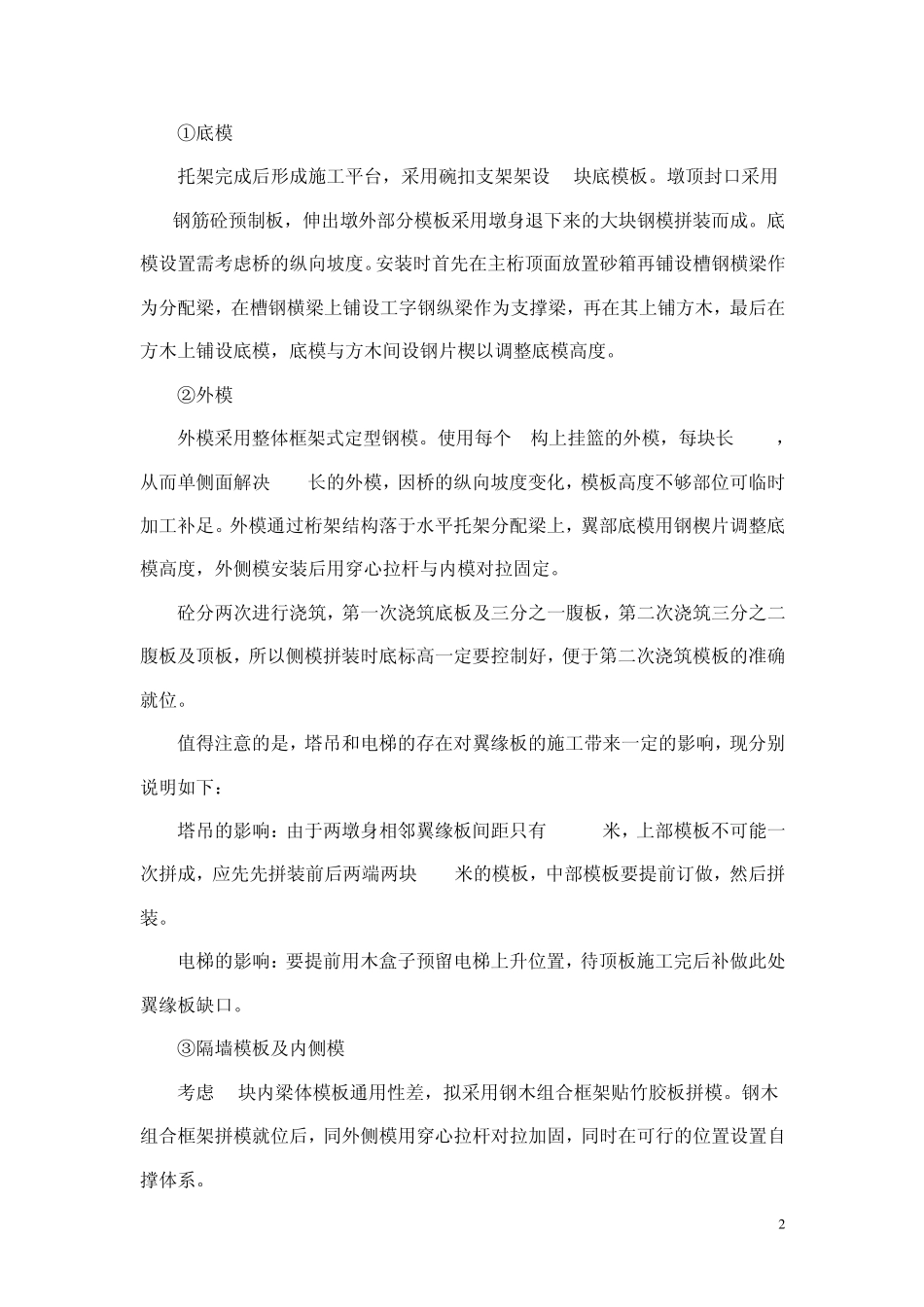

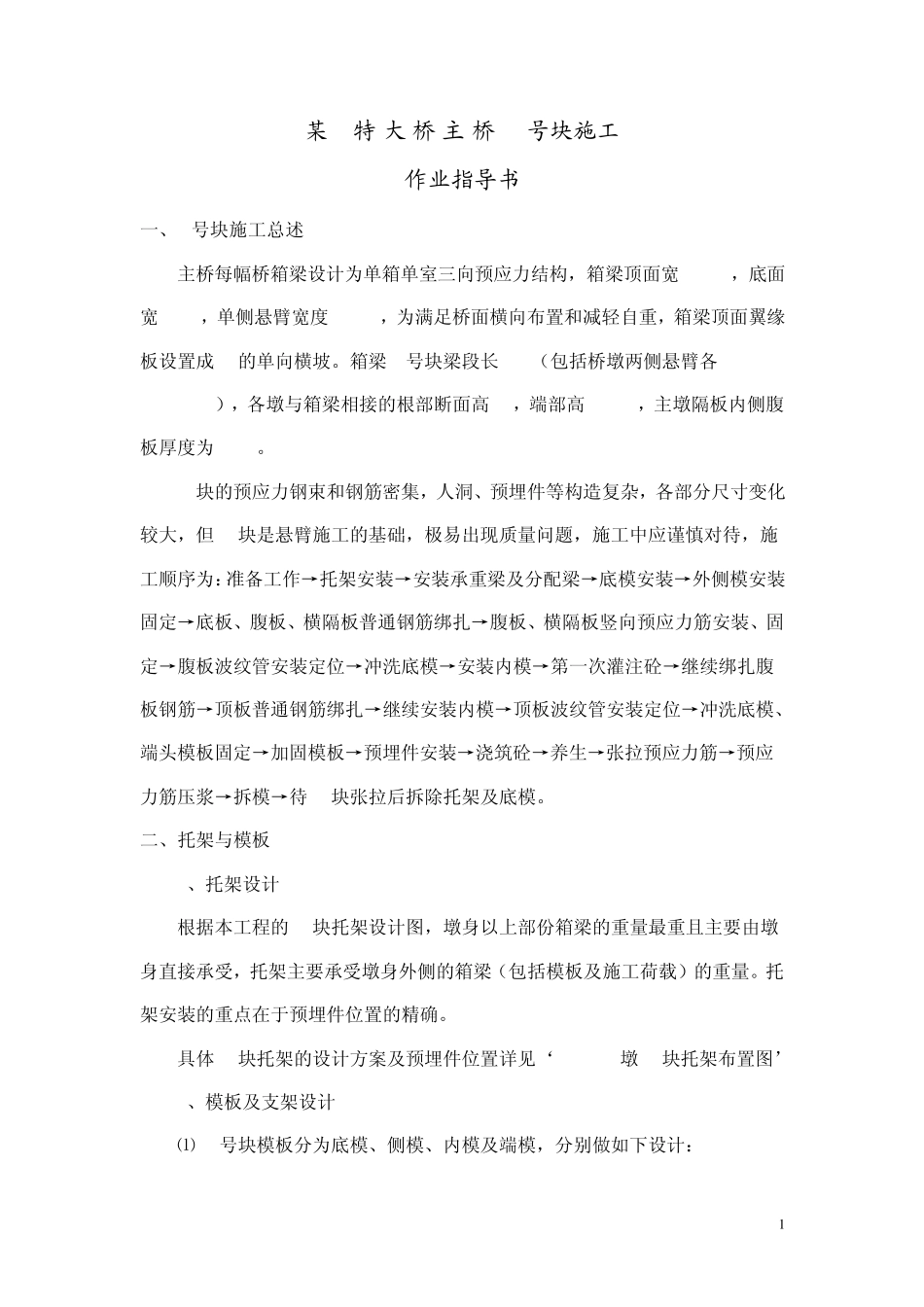

1 某 特大桥主桥0号块施工 作业指导书 一、0号块施工总述 主桥每幅桥箱梁设计为单箱单室三向预应力结构，箱梁顶面宽 12.1m，底面宽 6.6m，单侧悬臂宽度 2.75m，为满足桥面横向布置和减轻自重，箱梁顶面翼缘板设置成 2%的单向横坡。箱梁 0号块梁段长 12m（包括桥墩两侧悬臂各2.5~3.5m），各墩与箱梁相接的根部断面高 8m，端部高 7.864，主墩隔板内侧腹板厚度为 90cm。 0#块的预应力钢束和钢筋密集，人洞、预埋件等构造复杂，各部分尺寸变化较大，但 0#块是悬臂施工的基础，极易出现质量问题，施工中应谨慎对待，施工顺序为：准备工作→托架安装→安装承重梁及分配梁→底模安装→外侧模安装固定→底板、腹板、横隔板普通钢筋绑扎→腹板、横隔板竖向预应力筋安装、固定→腹板波纹管安装定位→冲洗底模→安装内模→第一次灌注砼→继续绑扎腹板钢筋→顶板普通钢筋绑扎→继续安装内模→顶板波纹管安装定位→冲洗底模、端头模板固定→加固模板→预埋件安装→浇筑砼→养生→张拉预应力筋→预应力筋压浆→拆模→待 1#块张拉后拆除托架及底模。 二、托架与模板 1、托架设计 根据本工程的 0#块托架设计图，墩身以上部份箱梁的重量最重且主要由墩身直接承受，托架主要承受墩身外侧的箱梁（包括模板及施工荷载）的重量。托架安装的重点在于预埋件位置的精确。 具体0#块托架的设计方案及预埋件位置详见‘13#-16#墩 0#块托架布置图’ 2、模板及支架设计 ⑴ 0号块模板分为底模、侧模、内模及端模，分别做如下设计： 2 ①底模 托架完成后形成施工平台，采用碗扣支架架设 0#块底模板。墩顶封口采用C50钢筋砼预制板，伸出墩外部分模板采用墩身退下来的大块钢模拼装而成。底模设置需考虑桥的纵向坡度。安装时首先在主桁顶面放置砂箱再铺设槽钢横梁作为分配梁，在槽钢横梁上铺设工字钢纵梁作为支撑梁，再在其上铺方木，最后在方木上铺设底模，底模与方木间设钢片楔以调整底模高度。 ②外模 外模采用整体框架式定型钢模。使用每个 T构上挂篮的外模，每块长 4.5m，从而单侧面解决 12m长的外模，因桥的纵向坡度变化，模板高度不够部位可临时加工补足。外模通过桁架结构落于水平托架分配梁上，翼部底模用钢楔片调整底模高度，外侧模安装后用穿心拉杆与内模对拉固定。 砼分两次进行浇筑，第一次浇筑底板及三分之一腹板，第二次浇筑三分之二腹板及顶板，所以侧模拼装时底标高一定要控制好，便于第二次浇筑模板的准确就位。 值得注意的是...
