某石化20万吨年聚丙烯工程电气仪表施工方案_secret

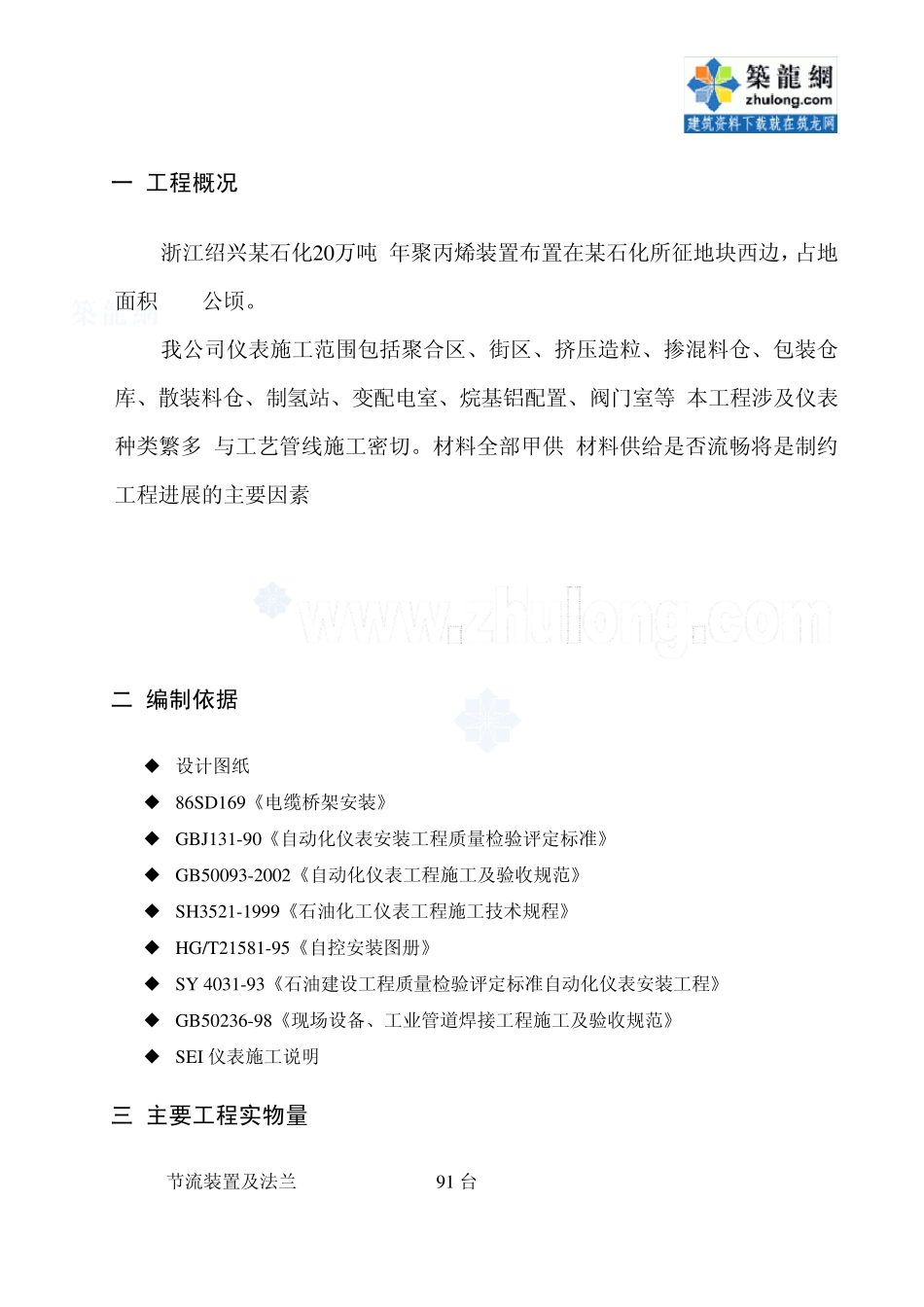

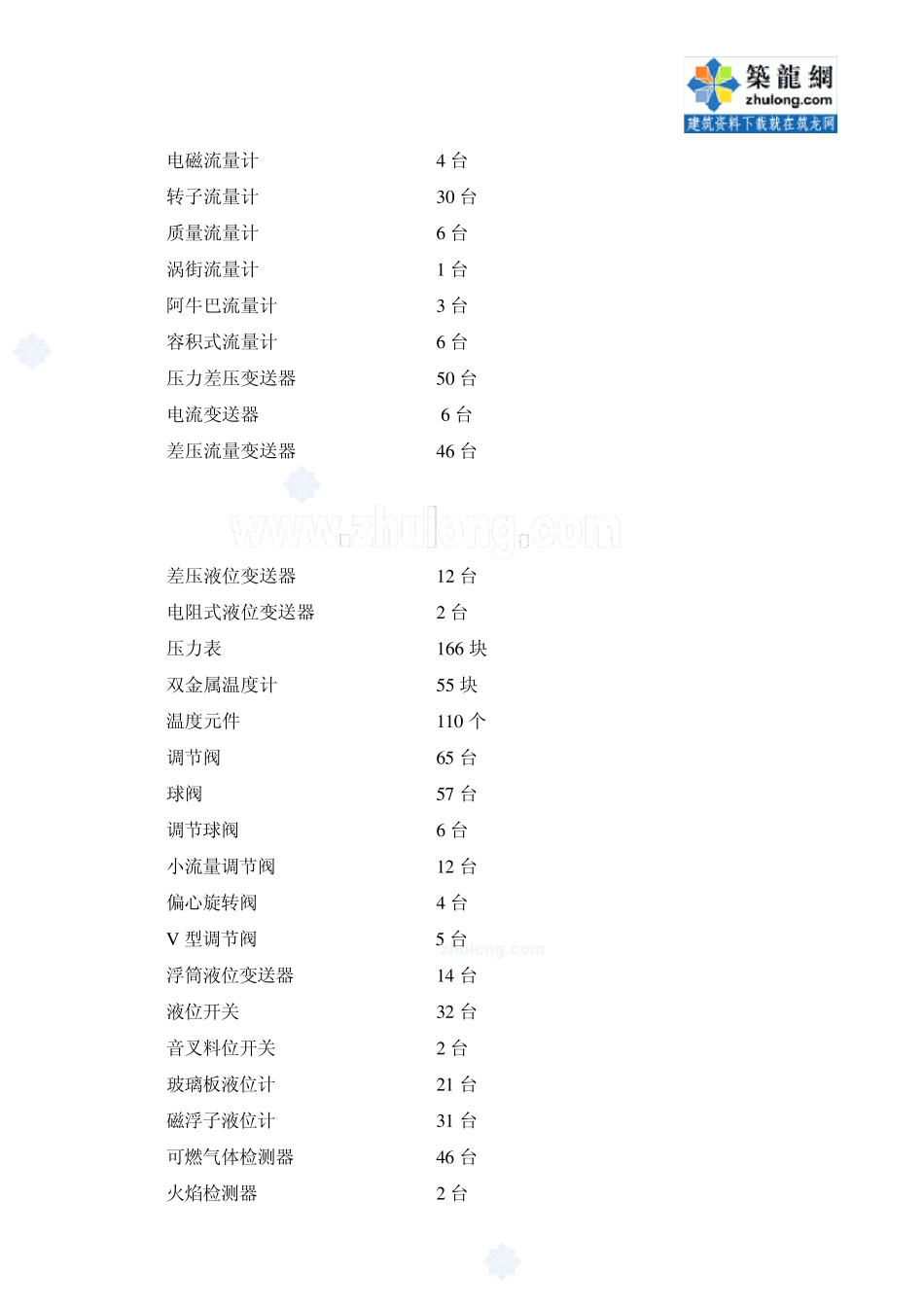

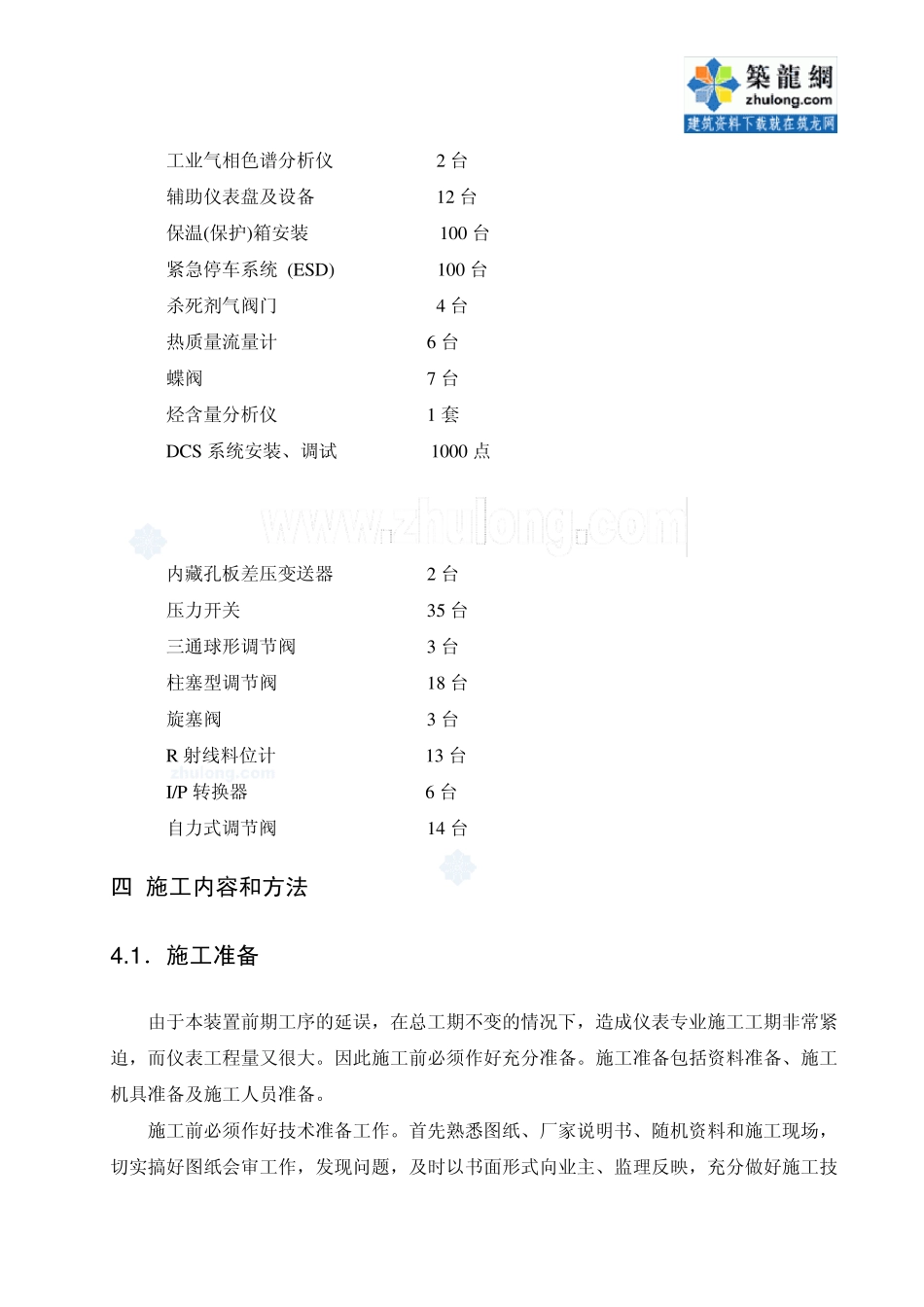

一 工程概况 浙江绍兴某石化20万吨/年聚丙烯装置布置在某石化所征地块西边，占地面积11.8公顷。 我公司仪表施工范围包括聚合区、街区、挤压造粒、掺混料仓、包装仓库、散装料仓、制氢站、变配电室、烷基铝配置、阀门室等.本工程涉及仪表种类繁多,与工艺管线施工密切。材料全部甲供,材料供给是否流畅将是制约工程进展的主要因素. 二 编制依据 ◆ 设计图纸 ◆ 86SD169《电缆桥架安装》 ◆ GBJ131-90《自动化仪表安装工程质量检验评定标准》 ◆ GB50093-2002《自动化仪表工程施工及验收规范》 ◆ SH3521-1999《石油化工仪表工程施工技术规程》 ◆ HG/T21581-95《自控安装图册》 ◆ SY 4031-93《石油建设工程质量检验评定标准自动化仪表安装工程》 ◆ GB50236-98《现场设备、工业管道焊接工程施工及验收规范》 ◆ SEI 仪表施工说明 三 主要工程实物量 节流装置及法兰 91 台 电磁流量计 4 台 转子流量计 30 台 质量流量计 6 台 涡街流量计 1 台 阿牛巴流量计 3 台 容积式流量计 6 台 压力差压变送器 50 台 电流变送器 6 台 差压流量变送器 46 台 差压液位变送器 12 台 电阻式液位变送器 2 台 压力表 166 块 双金属温度计 55 块 温度元件 110 个 调节阀 65 台 球阀 57 台 调节球阀 6 台 小流量调节阀 12 台 偏心旋转阀 4 台 V 型调节阀 5 台 浮筒液位变送器 14 台 液位开关 32 台 音叉料位开关 2 台 玻璃板液位计 21 台 磁浮子液位计 31 台 可燃气体检测器 46 台 火焰检测器 2 台 工业气相色谱分析仪 2 台 辅助仪表盘及设备 12 台 保温(保护)箱安装 100 台 紧急停车系统 (ESD) 100 台 杀死剂气阀门 4 台 热质量流量计 6 台 蝶阀 7 台 烃含量分析仪 1 套 DCS系统安装、调试 1000 点 内藏孔板差压变送器 2 台 压力开关 35 台 三通球形调节阀 3 台 柱塞型调节阀 18 台 旋塞阀 3 台 R 射线料位计 13 台 I/P 转换器 6 台 自力式调节阀 14 台 四 施工内容和方法 4 .1 ．施工准备 由于本装置前期工序的延误，在总工期不变的情况下，造成仪表专业施工工期非常紧迫，而仪表工程量又很大。因此施工前必须作好充分准备。施工准备包括资料准备、施工机具准备及施工人员准备。 施工前必须作好技术准备工作。首先熟悉图纸、厂家说明书、随机资料和施工现场，切实搞好图纸会审工作，发...
