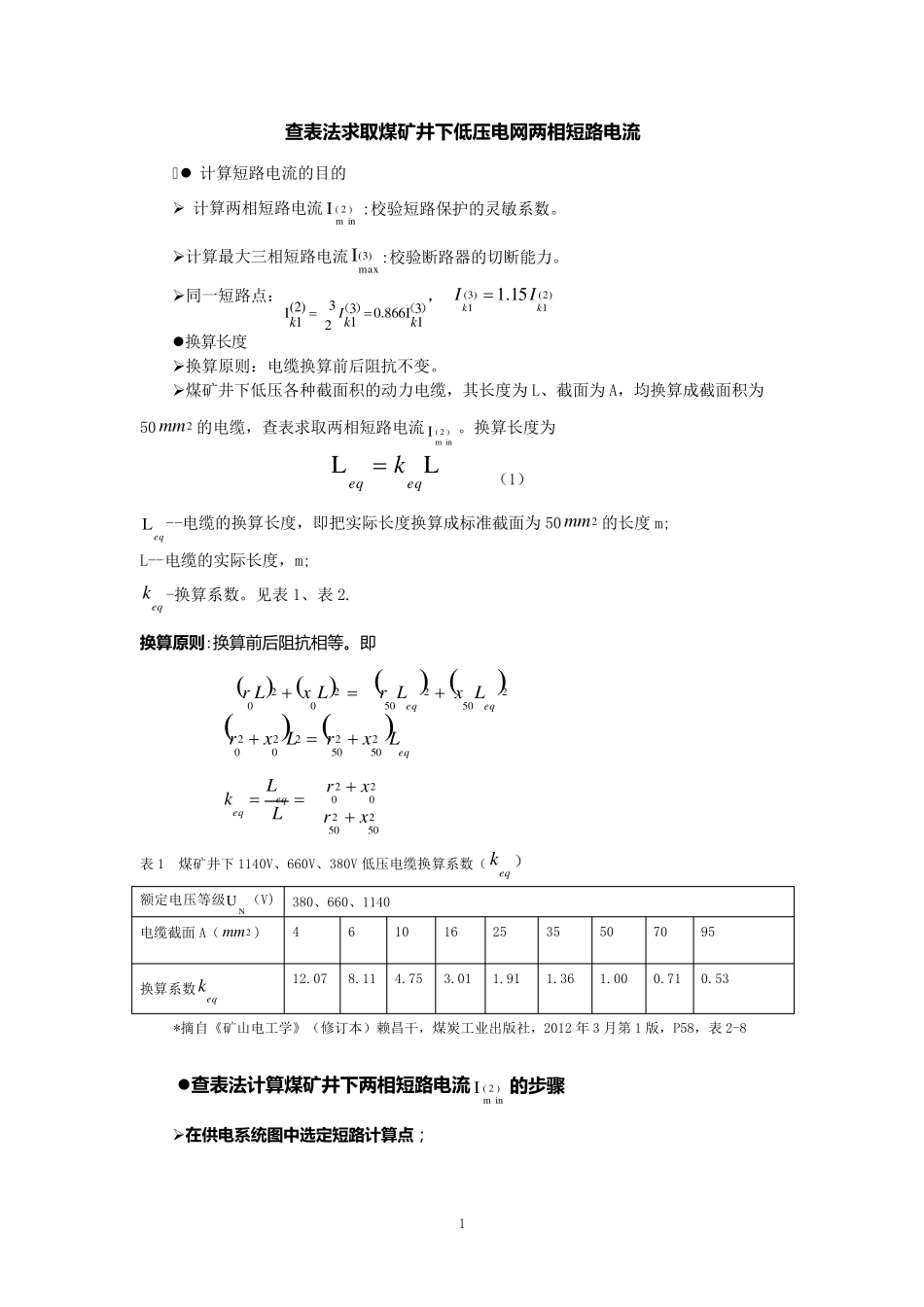

查表法求取煤矿井下低压电网两相短路电流

1 查 表 法 求 取 煤 矿 井 下低压电网两相短路电流   计算短路电流的目的 ➢ 计算两相短路电流)2(m inI:校验短路保护的灵敏系数。 ➢计算最大三相短路电流)3(maxI:校验断路器的切断能力。 ➢同一短路点：）（）（31I866.03123)2(1IkkIk， )2(1)3(115.1kkII 换算长度 ➢换算原则：电缆换算前后阻抗不变。 ➢煤矿井下低压各种截面积的动力电缆，其长度为L、截面为A，均换算成截面积为502mm 的电缆，查表求取两相短路电流)2(m inI。换算长度为 LLeqeqk （1） eqL--电缆的换算长度，即把实际长度换算成标准截面为502mm 的长度m; L--电缆的实际长度，m; eqk-换算系数。见表 1、表 2. 换算原则:换 算 前 后 阻 抗 相 等 。即  2502502020eqeqLxLrLxLr eqLxrLxr25025022020 2502502020xrxrLLkeqeq 表 1 煤矿井下1140V、660V、380V 低压电缆换算系数（eqk） 额定电压等级NU （V) 380、660、1140 电缆截面A（2mm ) 4 6 10 16 25 35 50 70 95 换算系数eqk 12.07 8.11 4.75 3.01 1.91 1.36 1.00 0.71 0.53 *摘自《矿山电工学》（修订本）赖昌干，煤炭工业出版社，2012 年 3 月第 1 版，P58，表 2-8 查 表 法 计算煤 矿 井 下两相短路电流)2(m inI的步骤 ➢在供电系统图中选定短路计算点； 2 ➢利 用 公 式 （ 1） 计 算 短 路 点 至 变 压 器 二 次 侧 各 段 电 缆 的 换 算 长 度eqL ➢计 算 总 换 算 长 度eqL。即 niieqgeqgeqseqeqk1LLLL （2） eqL-短路点至电源的全部电缆总换算长度,m; seqL-电源系统电抗的换算长度,m（查表3）; geqk -高压电缆（6kＶ，10kV）换算系数（查表4，表5）； {高 压 电 缆 折 算 至 低 压 侧 的 原 则 ： 阻 抗 相 等 折算前的阻抗为： 101LrR ,101LxX  0r ，0x 为高压电缆每千米长的电阻、电抗值，km。1L 高压电缆的计算长度，km 折算至低压侧,的阻抗为： 212021211UULrUURR 221021211UULxUUXX 截面为502mm 的阻抗为eqLrR5050 ,eqLxX5050  折算系数geqk 为:   2502502121XRXR  2502502212022120eqeqLxLrUULxUULr...
