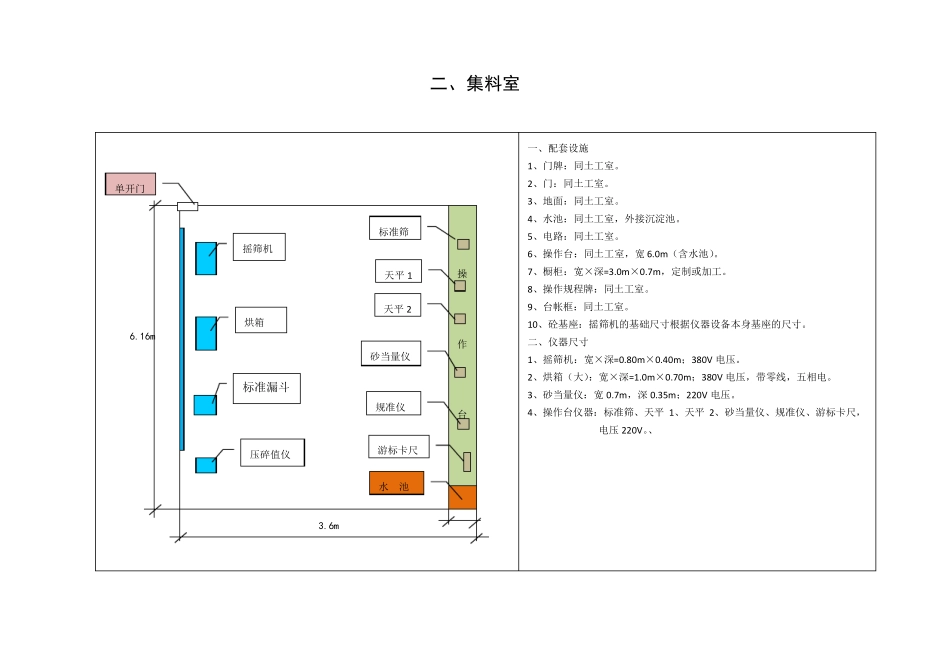

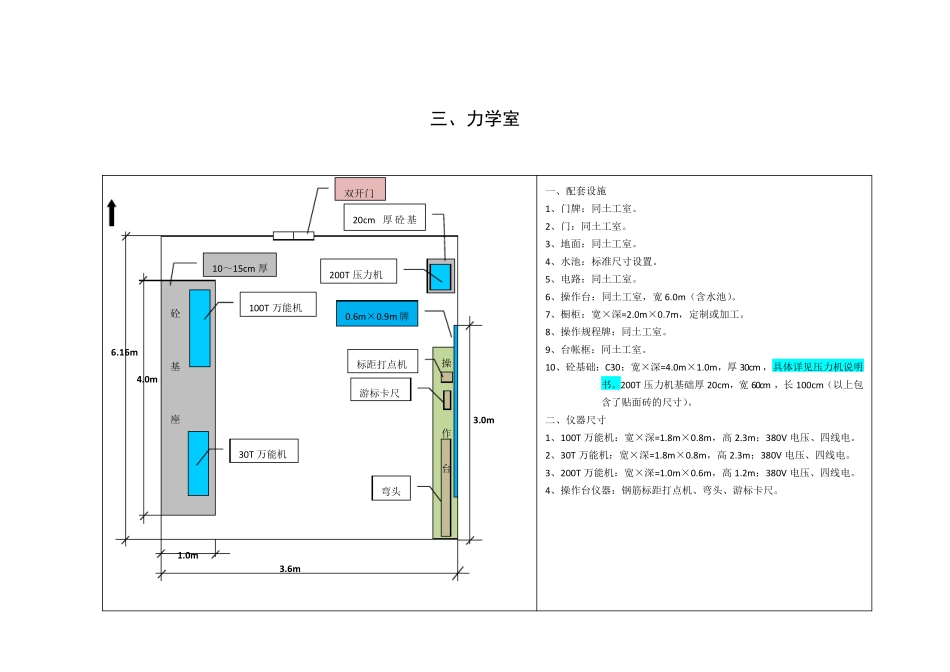

一、土工室 6.16m 1.0m 0.5m 1.0m 0.7m 3.6m 水池 单开门 击实仪1 烘 箱2 操 作 台 天平1 天平2 液塑仪 烘箱1 0.6m ×0.9m 牌 一、配套设施 1、门牌:宽×高=0.3m ×0.15m ,固定在门或门侧墙上方。 2、门:单开门,高×宽=2.1m ×2.0m 。 3、地面:表面平整、坚固、耐磨、防水、防滑,采用浅色防滑瓷砖。 4、水池:宽×深=0.6m ×0.4m ,下设 U 形排水管或沉淀池,安装圆弧形带臂龙头。 5、电路:设总电源开关一个,距离地面高 1.3~1.5m ;落地仪器一台一个插座,相应于仪器位置的墙面;摆放在操作台上的仪器,按照 1m的间距预留插座;插座高度距地面或台面不小于 0.3m 。每个插座均安装可控开关。 6、操作台:深×高=0.7m ×0.8m 宽度见示意图;平整、坚固、抗折、耐磨、耐腐蚀,可采用理化板、人造大理石、水磨石预制板或砼预制板;下设橱柜并带有横隔板;与对面操作台的净距离应不小于1.6m ,与对面仪器的净距离不小于 1.5m 。 7、橱柜:宽×深=4.0m ×0.7m ,定制或加工。 8、操作规程牌:宽×高=60cm ×90cm ,距离地面 150cm 。 9、台帐框:宽 1.0m ,距离地面 1.2m ,一般设门口处,也可相应于每台仪器的墙面上设置。 10、砼基础:C30;宽×深=1.0m ×1.0m ,厚 25~30cm ; 二、仪器尺寸 1、击实仪:宽×深=0.65m ×1.3m ;380V 电压,带零线。 2、脱模器:宽×深=0.60m ×0.60m ;380V 电压,四相电。 3、烘箱1(大):宽×深=1.0m ×0.70m ;220V 电压,三相电。 4、烘箱2(小):宽×深=0.4m ×0.55m ;220V 电压,三相电 5、操作台仪器:标准筛、天平1、天平2、液塑限仪等,电压 220V。 标准筛 脱模器 1 砼基础 二、集料室 6.16m 3.6m 操 作 台 摇筛机 烘箱 天平1 天平2 砂当量仪 规准仪 压碎值仪 水 池 单开门 一、配套设施 1、门牌:同土工室。 2、门:同土工室。 3、地面:同土工室。 4、水池:同土工室,外接沉淀池。 5、电路:同土工室。 6、操作台:同土工室,宽6.0m (含水池)。 7、橱柜:宽×深=3.0m ×0.7m ,定制或加工。 8、操作规程牌:同土工室。 9、台帐框:同土工室。 10、砼基座:摇筛机的基础尺寸根据仪器设备本身基座的尺寸。 二、仪器尺寸 1、摇筛机:宽×深=0.80m ×0.40m ;380V 电压。 2、烘箱(大):宽×深=1.0m ×0.70m ;380V 电压,带零线,五相电。 3、砂当量仪:宽...
