标准齿轮模数齿数计算

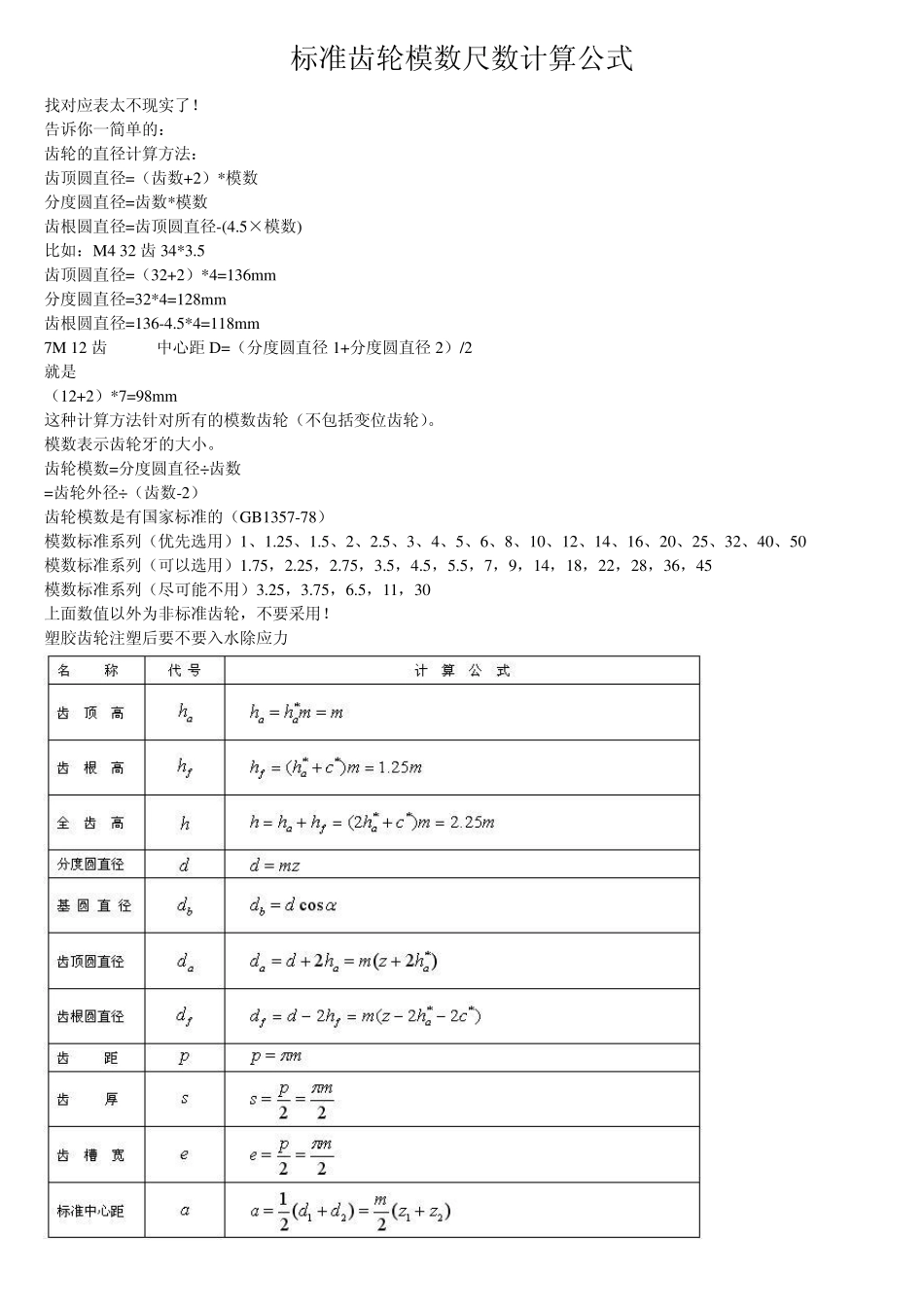

标准齿轮模数齿数计算_第1页
1/16
标准齿轮模数齿数计算_第2页
2/16

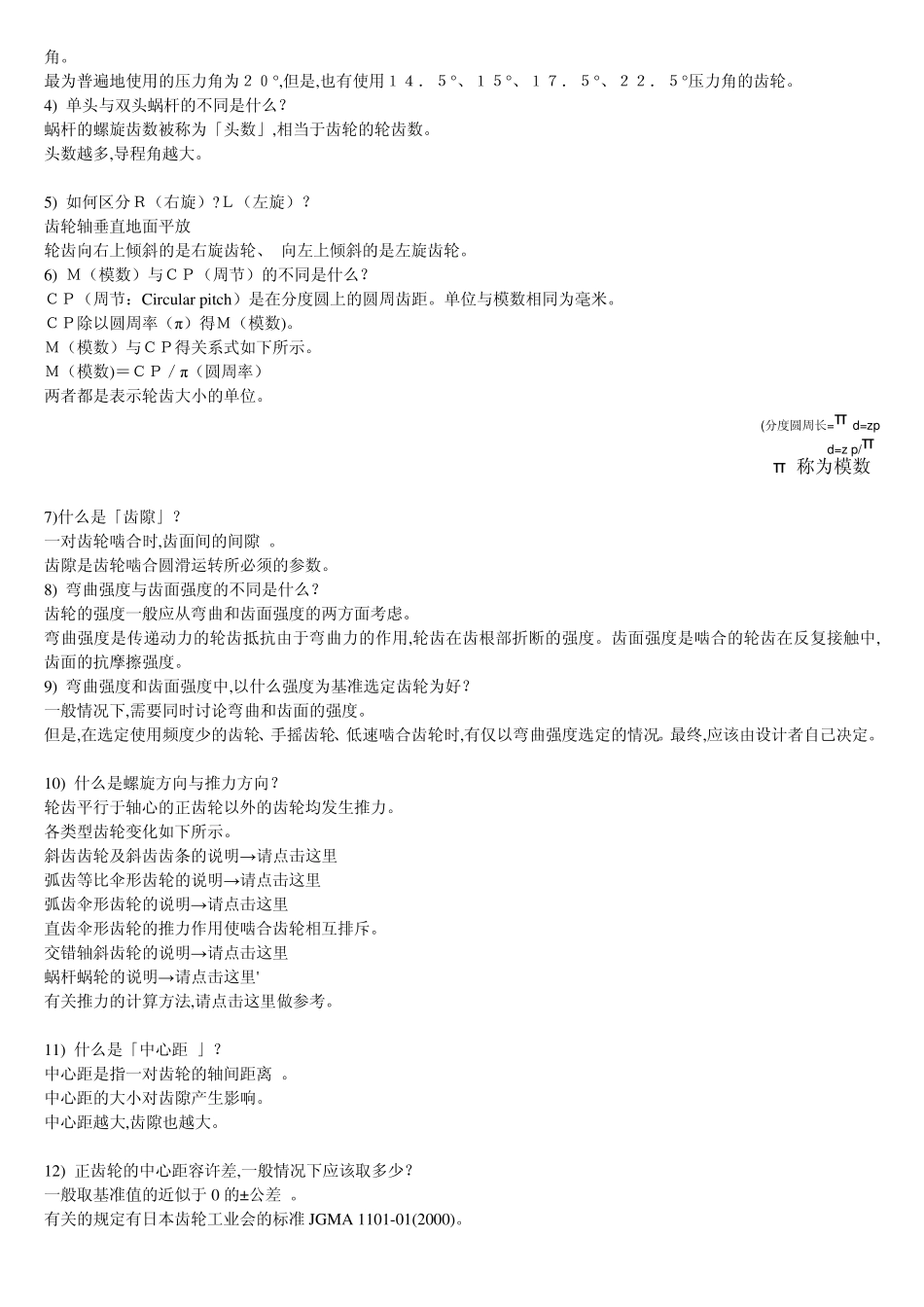

标准齿轮模数齿数计算_第3页
3/16
标准齿轮模数尺数计算公式 找对应表太不现实了! 告诉你一简单的: 齿轮的直径计算方法: 齿顶圆直径=(齿数+2)*模数 分度圆直径=齿数*模数 齿根圆直径=齿顶圆直径-(4.5³模数) 比如:M4 32 齿34*3.5 齿顶圆直径=(32+2)*4=136mm 分度圆直径=32*4=128mm 齿根圆直径=136-4.5*4=118mm 7M 12 齿 中心距D=(分度圆直径1+分度圆直径2)/2 就是 (12+2)*7=98mm 这种计算方法针对所有的模数齿轮(不包括变位齿轮)。 模数表示齿轮牙的大小。 齿轮模数=分度圆直径÷齿数 =齿轮外径÷(齿数-2) 齿轮模数是有国家标准的(GB1357-78) 模数标准系列(优先选用)1、1.25、1.5、2、2.5、3、4、5、6、8、10、12、14、16、20、25、32、40、50 模数标准系列(可以选用)1.75,2.25,2.75,3.5,4.5,5.5,7,9,14,18,22,28,36,45 模数标准系列(尽可能不用)3.25,3.75,6.5,11,30 上面数值以外为非标准齿轮,不要采用! 塑胶齿轮注塑后要不要入水除应力 精确测定斜齿轮螺旋角的新方法 基本几何要素:模数 m ;齿数 z 名称 代号 计算公式 齿 顶 高 齿 根 高 齿 高 分度圆直径 齿顶圆直径 齿根圆直径 ha hf h d da df ha = m hf = 1.25 m h = 2.25 m d = m z da = m (z+2) df = m (z-2.5) Circular Pitch (CP)周节 齿轮分度圆直径d 的大小可以用模数(m)、径节(DP)或周节(CP)与齿数(z)表示 径节P(DP)是指按齿轮分度圆直径(以英寸计算)每英寸上所占有的齿数而言 径节与模数有这样的关系: m=25.4/DP CP1/8’模=25.4/DP8=3.175 3.175/3.1416(π )=1.0106mm 模 条件:圆柱直齿,标准齿形,标准安装 [1] :计算齿轮分度圆直径 4*20=80 [2] : 由于标准安装,所以分度圆与节圆重合 计算 节圆半径 = 80/2=40 [3] : 计算中心距离尺条齿顶距离 距离 =节圆半径-模数*1.0 = 40-4*1 = 36 [4] : 计算中心距离尺条齿根距离 距离 =节圆半径+模数*1.25 = 40 + 4*1.25 = 45 ============================ 1) 什么是「模数」? 模数表示轮齿的大小。 R 模数是分度圆齿距与圆周率(π )之比,单位为毫米(mm)。 除模数外,表示轮齿大小的还有CP(周节:Circu lar pitch)与DP(径节:Diametral pitch)。 【参考】齿距是相邻两齿上相当点间的分度圆弧长。 2) 什么是「分度圆直径」? 分度圆直径是齿轮的基准直径。 决定齿轮大...
