桥10无底钢套箱施工工艺

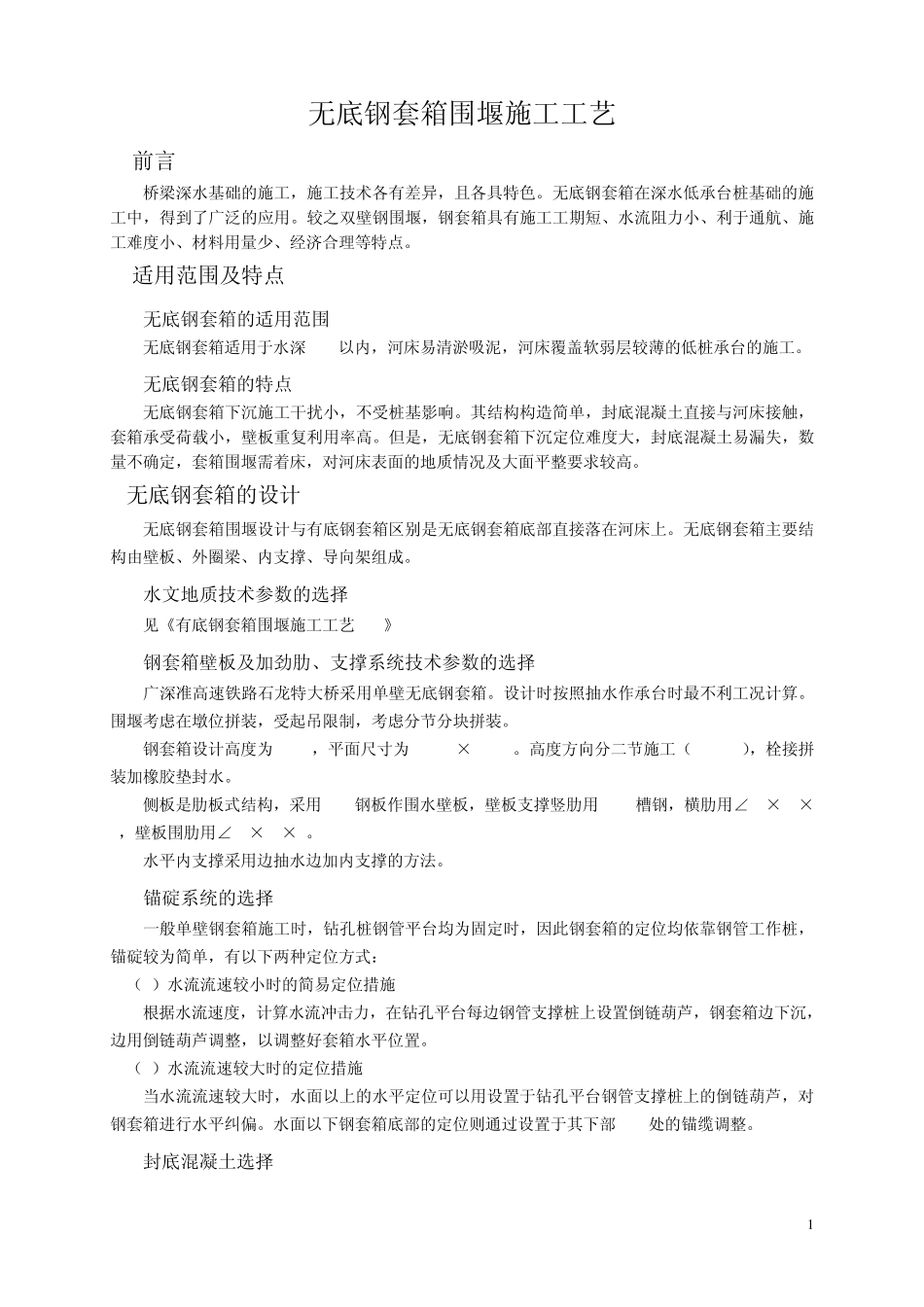

1 无底钢套箱围堰施工工艺 1 前言 桥梁深水基础的施工，施工技术各有差异，且各具特色。无底钢套箱在深水低承台桩基础的施工中，得到了广泛的应用。较之双壁钢围堰，钢套箱具有施工工期短、水流阻力小、利于通航、施工难度小、材料用量少、经济合理等特点。 2 适用范围及特点 2.1无底钢套箱的适用范围 无底钢套箱适用于水深 10m以内，河床易清淤吸泥，河床覆盖软弱层较薄的低桩承台的施工。 2.2无底钢套箱的特点 无底钢套箱下沉施工干扰小，不受桩基影响。其结构构造简单，封底混凝土直接与河床接触，套箱承受荷载小，壁板重复利用率高。但是，无底钢套箱下沉定位难度大，封底混凝土易漏失，数量不确定，套箱围堰需着床，对河床表面的地质情况及大面平整要求较高。 3无底钢套箱的设计 无底钢套箱围堰设计与有底钢套箱区别是无底钢套箱底部直接落在河床上。无底钢套箱主要结构由壁板、外圈梁、内支撑、导向架组成。 3.1水文地质技术参数的选择 见《有底钢套箱围堰施工工艺 3.1》 3.2钢套箱壁板及加劲肋、支撑系统技术参数的选择 广深准高速铁路石龙特大桥采用单壁无底钢套箱。设计时按照抽水作承台时最不利工况计算。围堰考虑在墩位拼装，受起吊限制，考虑分节分块拼装。 钢套箱设计高度为8.5m，平面尺寸为12.05×7.85m。高度方向分二节施工（4.5+4m），栓接拼装加橡胶垫封水。 侧板是肋板式结构，采用 5mm钢板作围水壁板，壁板支撑竖肋用[14a槽钢，横肋用∠75×50×8，壁板围肋用∠75×75×8。 水平内支撑采用边抽水边加内支撑的方法。 3.3锚碇系统的选择 一般单壁钢套箱施工时，钻孔桩钢管平台均为固定时，因此钢套箱的定位均依靠钢管工作桩，锚碇较为简单，有以下两种定位方式： （1）水流流速较小时的简易定位措施 根据水流速度，计算水流冲击力，在钻孔平台每边钢管支撑桩上设置倒链葫芦，钢套箱边下沉，边用倒链葫芦调整，以调整好套箱水平位置。 （2）水流流速较大时的定位措施 当水流流速较大时，水面以上的水平定位可以用设置于钻孔平台钢管支撑桩上的倒链葫芦，对钢套箱进行水平纠偏。水面以下钢套箱底部的定位则通过设置于其下部1/3处的锚缆调整。 3.4封底混凝土选择 2 无底钢套箱封底混凝土选择也是当围堰位于施工最高水位时，围堰抽水后封底混凝土在浮力作用不被破坏。 3.5主要检算项目及方法 （1）钢套箱壁板及加劲、支撑系统验算 无底钢套箱壁板、支撑计算同有底钢套箱。 （2）无底钢套箱壁板入...
