桥梁初步设计方案比选..

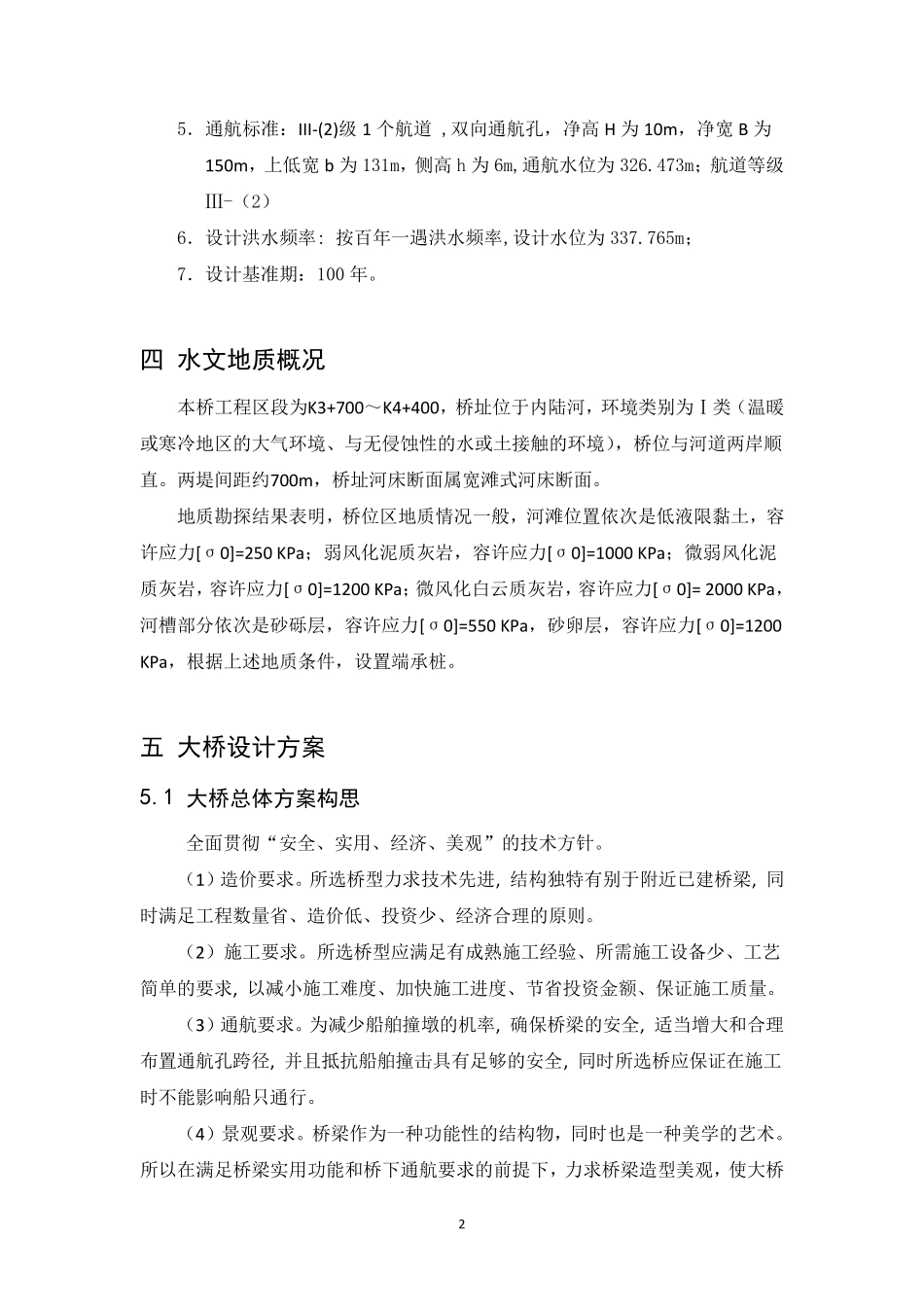

1 一．桥梁初步设计 一 工程概况 本册设计为猛河大桥初步设计，猛河位于湖南省境内。大桥的建设对推动该地区的经济发展具有十分重要的意义。 本桥设计综合考虑该地区地形、地貌、通航、河床特征、泄洪要求，在满足使用要求的前提下，力求结构经济安全，施工方便。 二 设计规范 1．《公路工程技术标准》（JTG B01-2003）； 2．《公路桥涵设计通用规范》（JTG-2004）； 3．《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTG-2004）； 4．《公路桥涵地基与基础设计规范》（JTJ024-1985）； 5．《公路工程可靠度设计统一标准》（GB/T50283-1999）； 6．《公路桥涵施工技术规范》（JTJ041-2000）； 7．《公路桥涵钢结构及木结构设计规范》（JTJ 026-90）； 8．《公路工程抗震设计规范》（JTJ 005-96）； 9．《钢结构设计规范》（GBJ17-88）. 三 技术标准 根据设计要求，主要技术指标如下： 1．设计荷载：一级公路，双向六车道； 2．设计车速：80km /h； 3．桥面宽度：双幅分离式，每幅桥宽 17.5m ：0.5m 防撞栏+2m 人行道+2.5m右路肩+11.25m 行车道+0.75m左路肩+0.5m防撞栏，两幅桥之间间距0.5m . 4．桥面坡度: 纵坡 3%，横坡 1.5%； 2 5．通航标准：III-(2)级1 个航道 ,双向通航孔，净高H 为10m ，净宽B 为150m ，上低宽b 为131m，侧高h 为6m,通航水位为326.473m；航道等级Ⅲ-（2） 6．设计洪水频率: 按百年一遇洪水频率,设计水位为337.765m； 7．设计基准期：100 年。 四 水文地质概况 本桥工程区段为K3+700～K4+400，桥址位于内陆河，环境类别为Ⅰ类（温暖或寒冷地区的大气环境、与无侵蚀性的水或土接触的环境），桥位与河道两岸顺直。两堤间距约700m ，桥址河床断面属宽滩式河床断面。 地质勘探结果表明，桥位区地质情况一般，河滩位置依次是低液限黏土，容许应力[σ0]=250 KPa；弱风化泥质灰岩，容许应力[σ0]=1000 KPa；微弱风化泥质灰岩，容许应力[σ0]=1200 KPa；微风化白云质灰岩，容许应力[σ0]= 2000 KPa，河槽部分依次是砂砾层，容许应力[σ0]=550 KPa，砂卵层，容许应力[σ0]=1200 KPa，根据上述地质条件，设置端承桩。 五 大桥设计方案 5.1 大桥总体方案构思 全面贯彻“安全、实用、经济、美观”的技术方针。 （1）造价要求。所选桥型力求技术先进, 结构 独 特 有 别于附 近 已 建 桥梁 , 同时 满 足 工程数 量 省 、造价低、投 资 少 、经济...
