桥梁承台、墩身帽、垫石施工方法

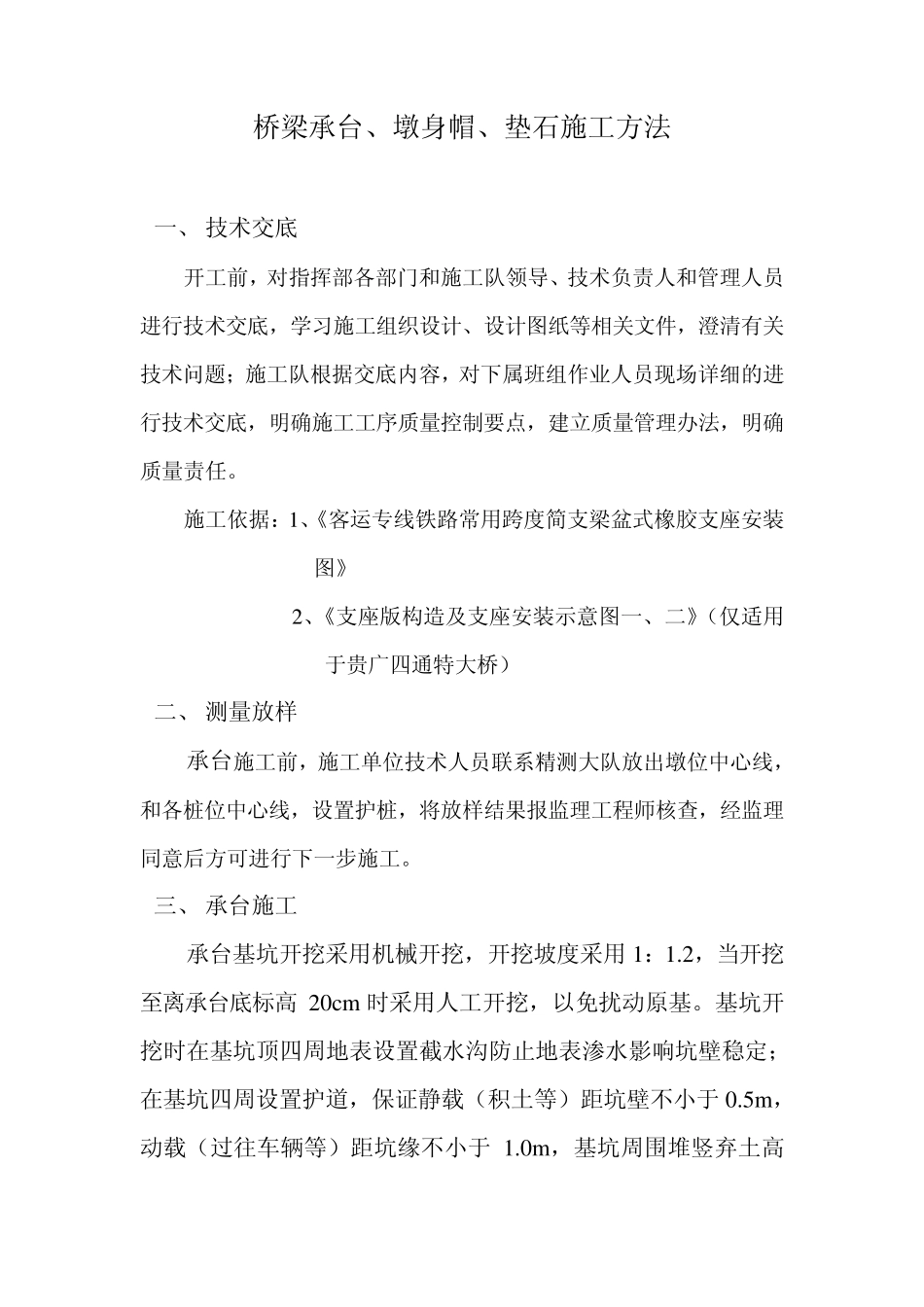

桥梁承台、墩身帽、垫石施工方法_第1页
1/8

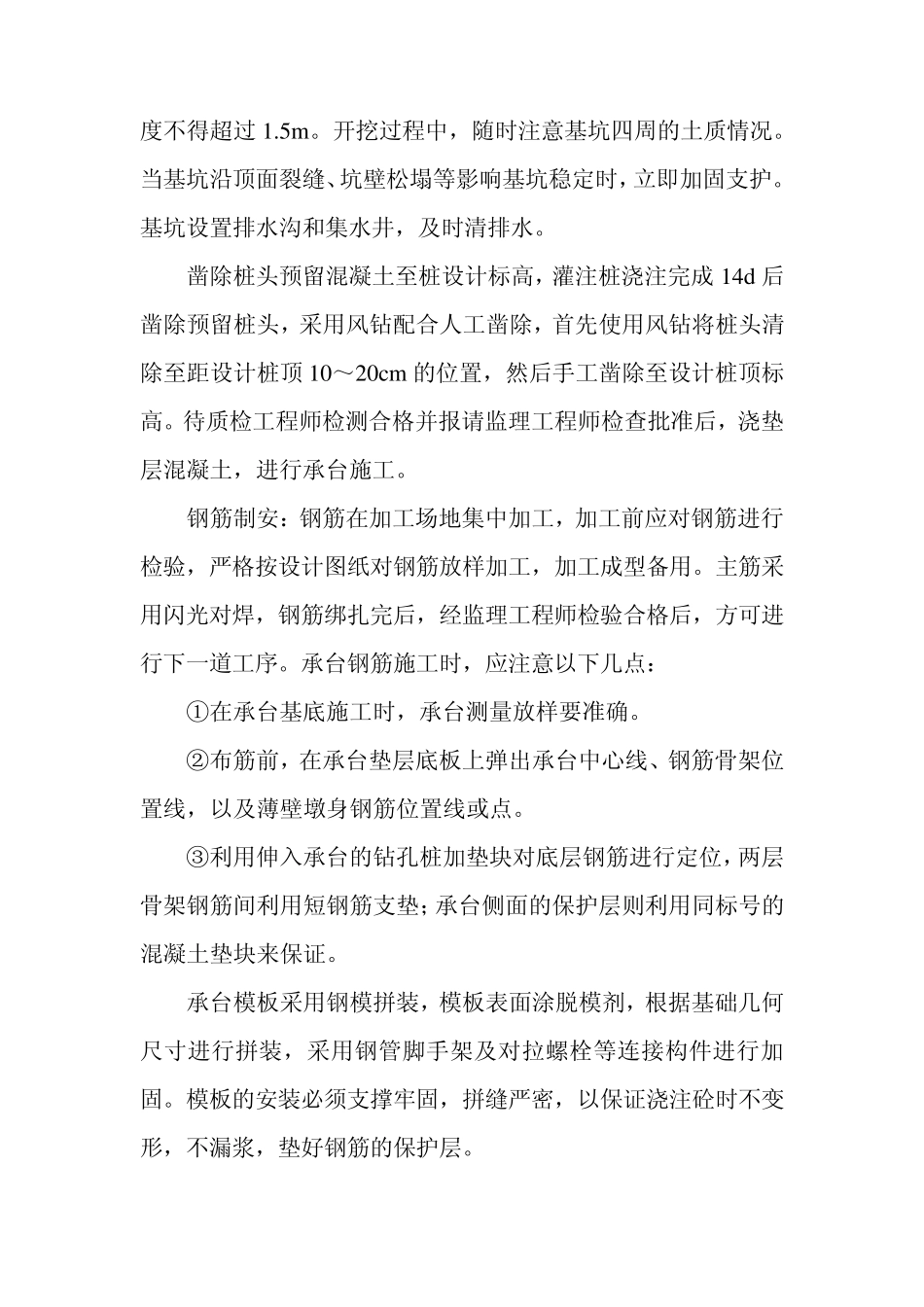

桥梁承台、墩身帽、垫石施工方法_第2页
2/8

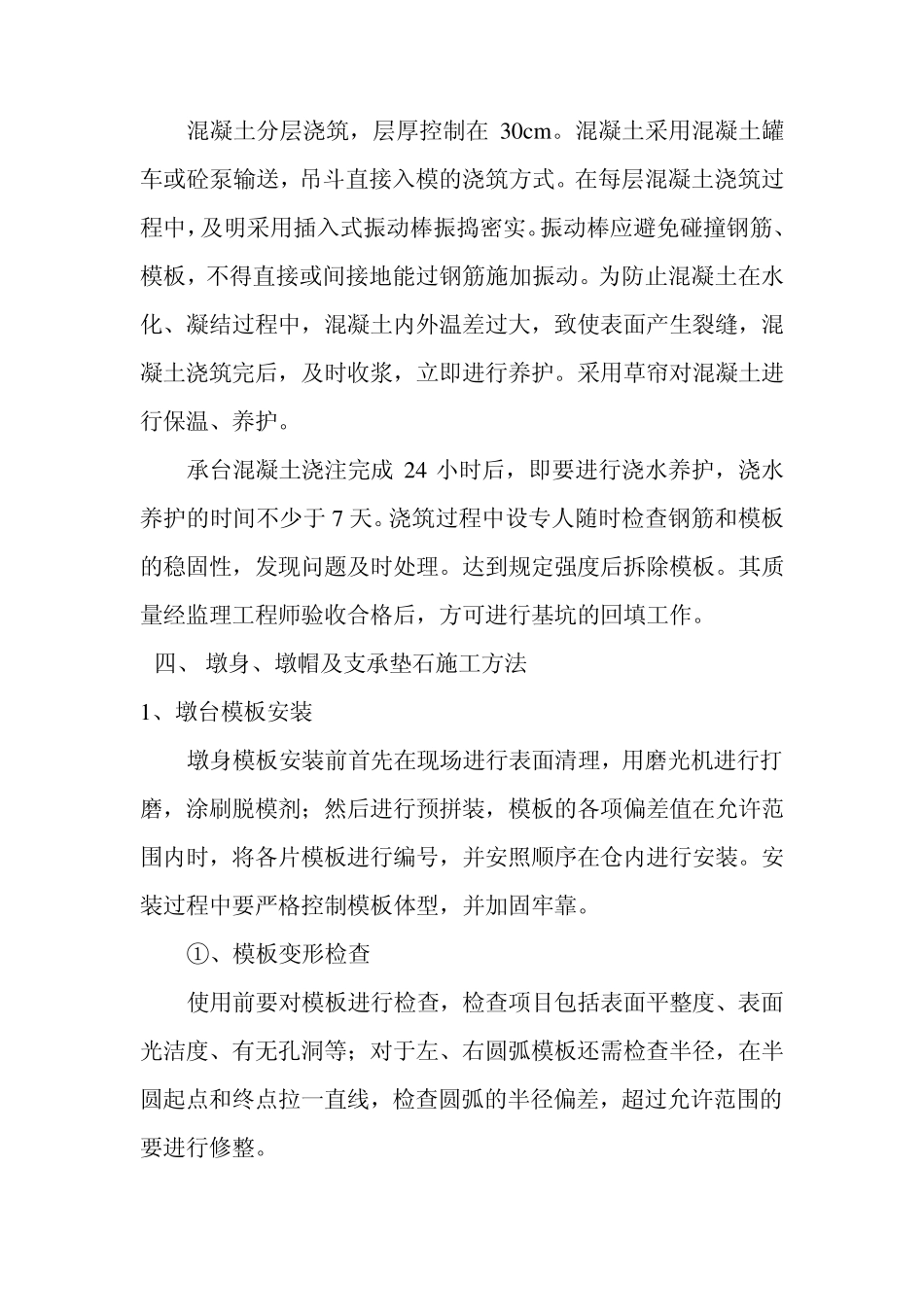

桥梁承台、墩身帽、垫石施工方法_第3页
3/8
桥梁承台、墩身帽、垫石施工方法 一、 技术交底 开工前,对指挥部各部门和施工队领导、技术负责人和管理人员进行技术交底,学习施工组织设计、设计图纸等相关文件,澄清有关技术问题;施工队根据交底内容,对下属班组作业人员现场详细的进行技术交底,明确施工工序质量控制要点,建立质量管理办法,明确质量责任。 施工依据:1、《客运专线铁路常用跨度简支梁盆式橡胶支座安装图》 2、《支座版构造及支座安装示意图一、二》(仅适用于贵广四通特大桥) 二、 测量放样 承台施工前,施工单位技术人员联系精测大队放出墩位中心线,和各桩位中心线,设置护桩,将放样结果报监理工程师核查,经监理同意后方可进行下一步施工。 三、 承台施工 承台基坑开挖采用机械开挖,开挖坡度采用 1:1.2,当开挖至离承台底标高 20cm 时采用人工开挖,以免扰动原基。基坑开挖时在基坑顶四周地表设置截水沟防止地表渗水影响坑壁稳定;在基坑四周设置护道,保证静载(积土等)距坑壁不小于 0.5m ,动载(过往车辆等)距坑缘不小于 1.0m ,基坑周围堆竖弃土高度不得超过 1.5m 。开挖过程中,随时注意基坑四周的土质情况。当基坑沿顶面裂缝、坑壁松塌等影响基坑稳定时,立即加固支护。基坑设置排水沟和集水井,及时清排水。 凿除桩头预留混凝土至桩设计标高,灌注桩浇注完成 14d 后凿除预留桩头,采用风钻配合人工凿除,首先使用风钻将桩头清除至距设计桩顶 10~20cm 的位置,然后手工凿除至设计桩顶标高。待质检工程师检测合格并报请监理工程师检查批准后,浇垫层混凝土,进行承台施工。 钢筋制安:钢筋在加工场地集中加工,加工前应对钢筋进行检验,严格按设计图纸对钢筋放样加工,加工成型备用。主筋采用闪光对焊,钢筋绑扎完后,经监理工程师检验合格后,方可进行下一道工序。承台钢筋施工时,应注意以下几点: ①在承台基底施工时,承台测量放样要准确。 ②布筋前,在承台垫层底板上弹出承台中心线、钢筋骨架位置线,以及薄壁墩身钢筋位置线或点。 ③利用伸入承台的钻孔桩加垫块对底层钢筋进行定位,两层骨架钢筋间利用短钢筋支垫;承台侧面的保护层则利用同标号的混凝土垫块来保证。 承台模板采用钢模拼装,模板表面涂脱模剂,根据基础几何尺寸进行拼装,采用钢管脚手架及对拉螺栓等连接构件进行加固。模板的安装必须支撑牢固,拼缝严密,以保证浇注砼时不变形,不漏浆,垫好钢筋的保护层。 混凝土分层浇筑,层厚控制在 30cm 。混...
