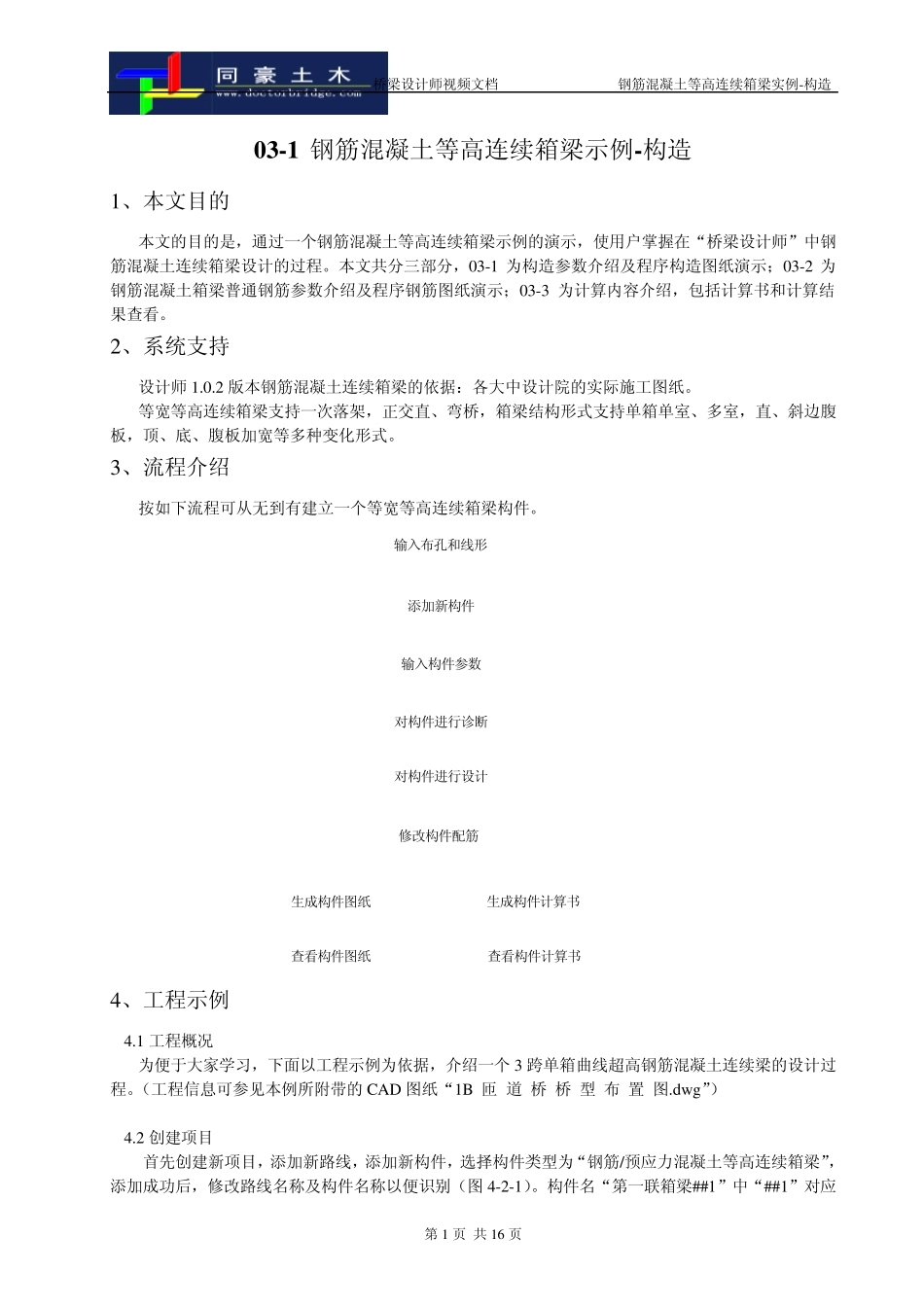

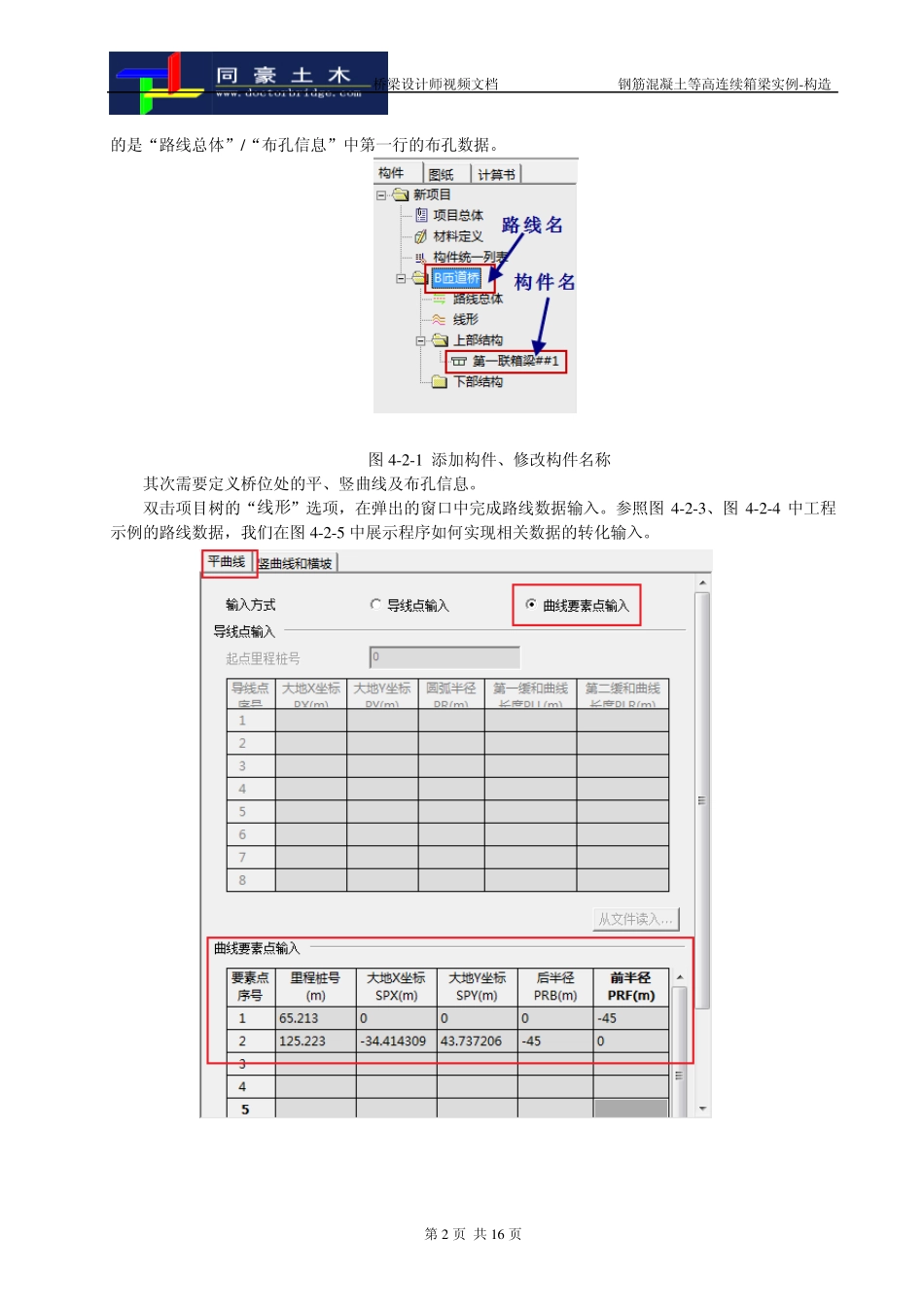

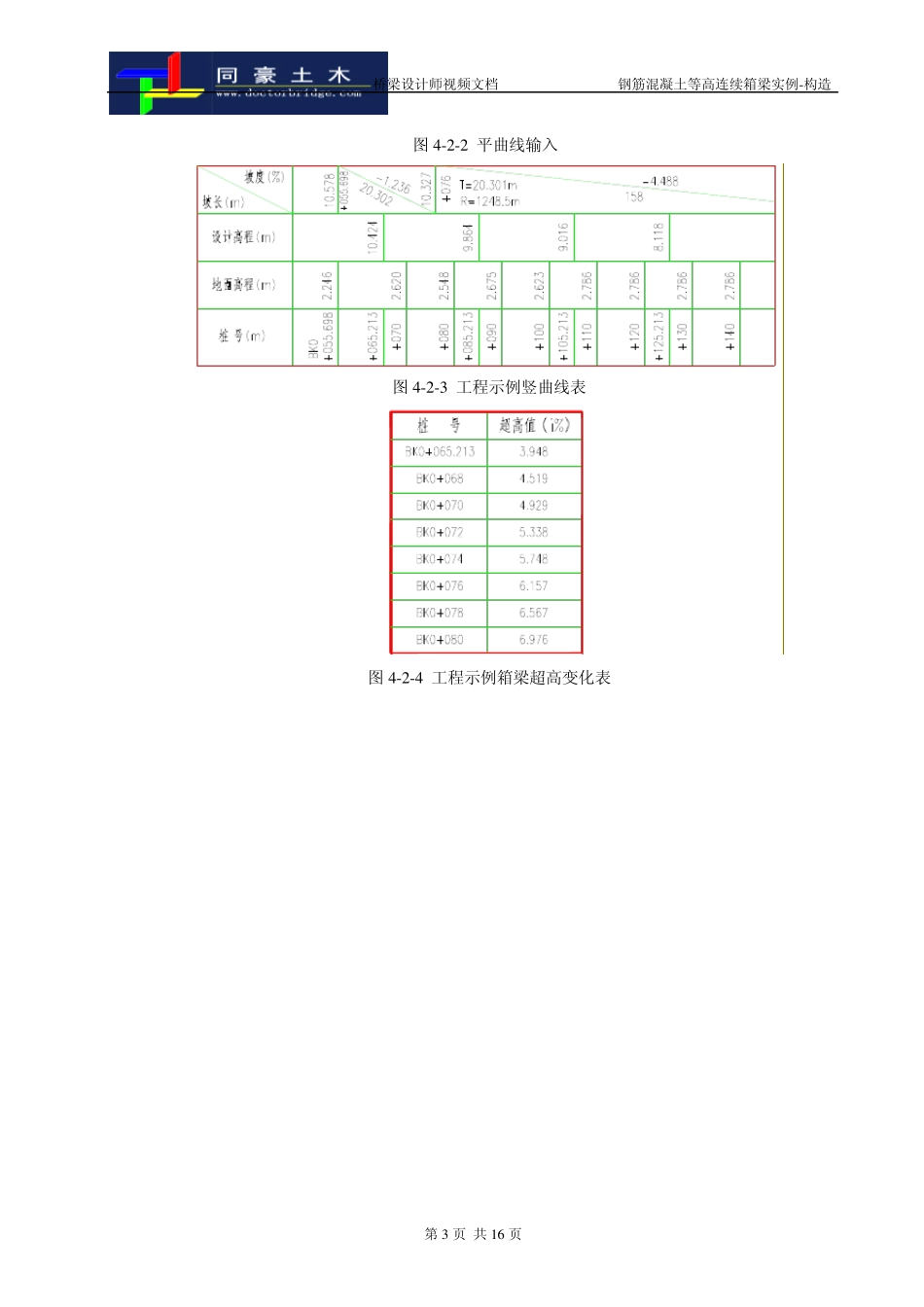

桥梁设计师视频文档 03-1 钢筋混凝土等高连续箱梁实例-构造 第1 页 共16 页 0 3 -1 钢筋混凝土等高连续箱梁示例-构造 1、本文目的 本文的目的是，通过一个钢筋混凝土等高连续箱梁示例的演示，使用户掌握在“桥梁设计师”中钢筋混凝土连续箱梁设计的过程。本文共分三部分，03-1 为构造参数介绍及程序构造图纸演示；03-2 为钢筋混凝土箱梁普通钢筋参数介绍及程序钢筋图纸演示；03-3 为计算内容介绍，包括计算书和计算结果查看。 2、系统支持 设计师 1.0.2 版本钢筋混凝土连续箱梁的依据：各大中设计院的实际施工图纸。 等宽等高连续箱梁支持一次落架，正交直、弯桥，箱梁结构形式支持单箱单室、多室，直、斜边腹板，顶、底、腹板加宽等多种变化形式。 3、流程介绍 按如下流程可从无到有建立一个等宽等高连续箱梁构件。 4、工程示例 4.1 工程概况 为便于大家学习，下面以工程示例为依据，介绍一个3 跨单箱曲线超高钢筋混凝土连续梁的设计过程。（工程信息可参见本例所附带的CAD 图纸“1B 匝 道 桥 桥 型 布 置 图.dw g”） 4.2 创建项目 首先创建新项目，添加新路线，添加新构件，选择构件类型为“钢筋/预应力混凝土等高连续箱梁”，添加成功后，修改路线名称及构件名称以便识别（图 4-2-1）。构件名“第一联箱梁##1”中“##1”对应输入布孔和线形 添加新构件 输入构件参数 对构件进行诊断 修改构件配筋 生成构件图纸 对构件进行设计 生成构件计算书 查看构件图纸 查看构件计算书 桥梁设计师视频文档 03-1 钢筋混凝土等高连续箱梁实例-构造 第2 页 共1 6 页 的是“路线总体”/“布孔信息”中第一行的布孔数据。 图 4 -2 -1 添加构件、修改构件名称 其次需要定义桥位处的平、竖曲线及布孔信息。 双击项目树的“线形”选项，在弹出的窗口中完成路线数据输入。参照图 4 -2 -3 、图 4 -2 -4 中工程示例的路线数据，我们在图 4 -2 -5 中展示程序如何实现相关数据的转化输入。 桥梁设计师视频文档 03-1 钢筋混凝土等高连续箱梁实例-构造 第 3 页 共 1 6 页 图 4 -2 -2 平曲线输入 图 4 -2 -3 工程示例竖曲线表 图 4 -2 -4 工程示例箱梁超高变化表 桥梁设计师视频文档 03-1 钢筋混凝土等高连续箱梁实例-构造 第4 页 共1 6 页 图4 -2 -5 程序竖曲线及桥面横坡输入示意图 “竖曲线和横坡”界面中需要说明的是“桥面高程线横向位置”，这...
