桩锚式挡墙的施工方案

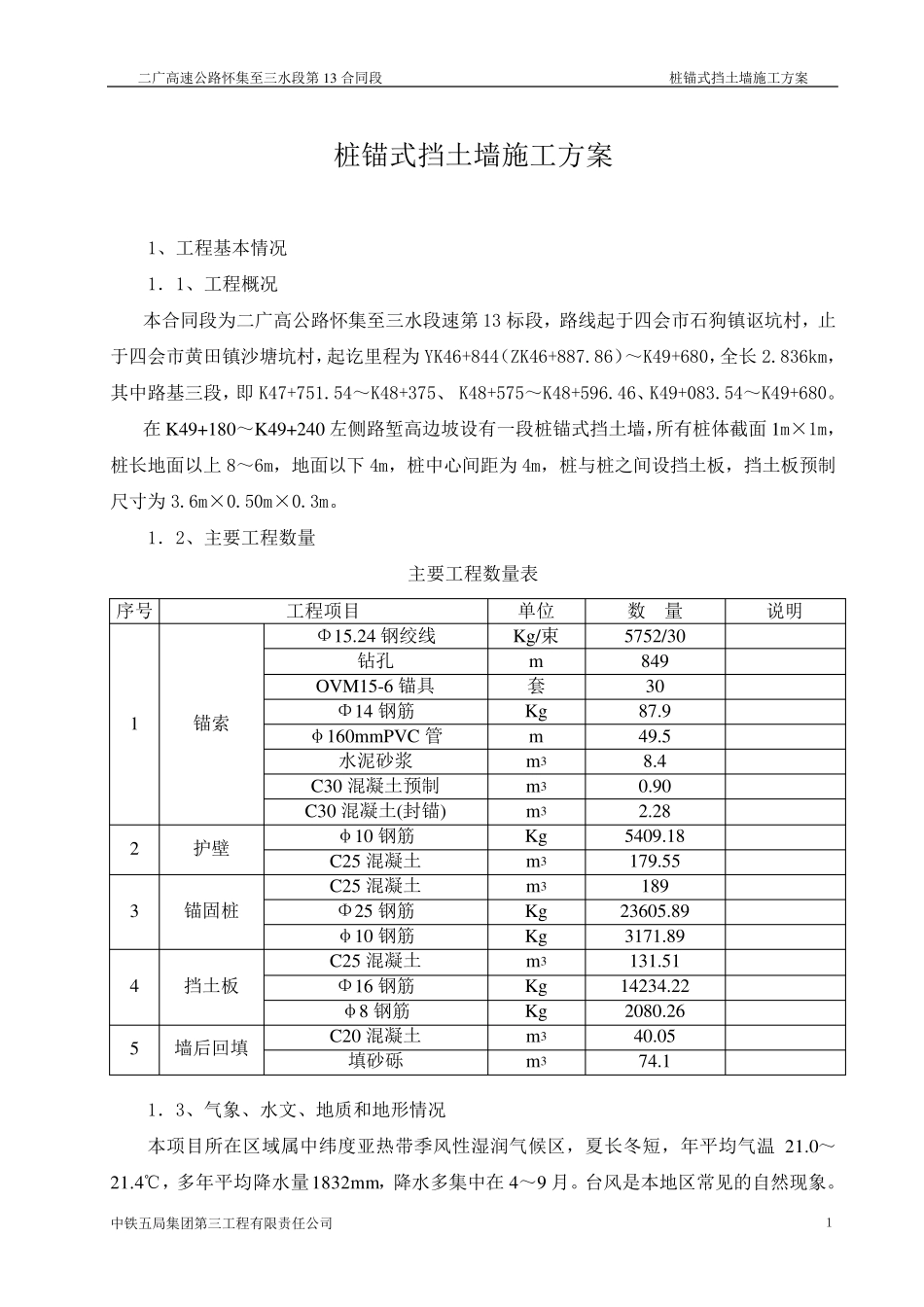

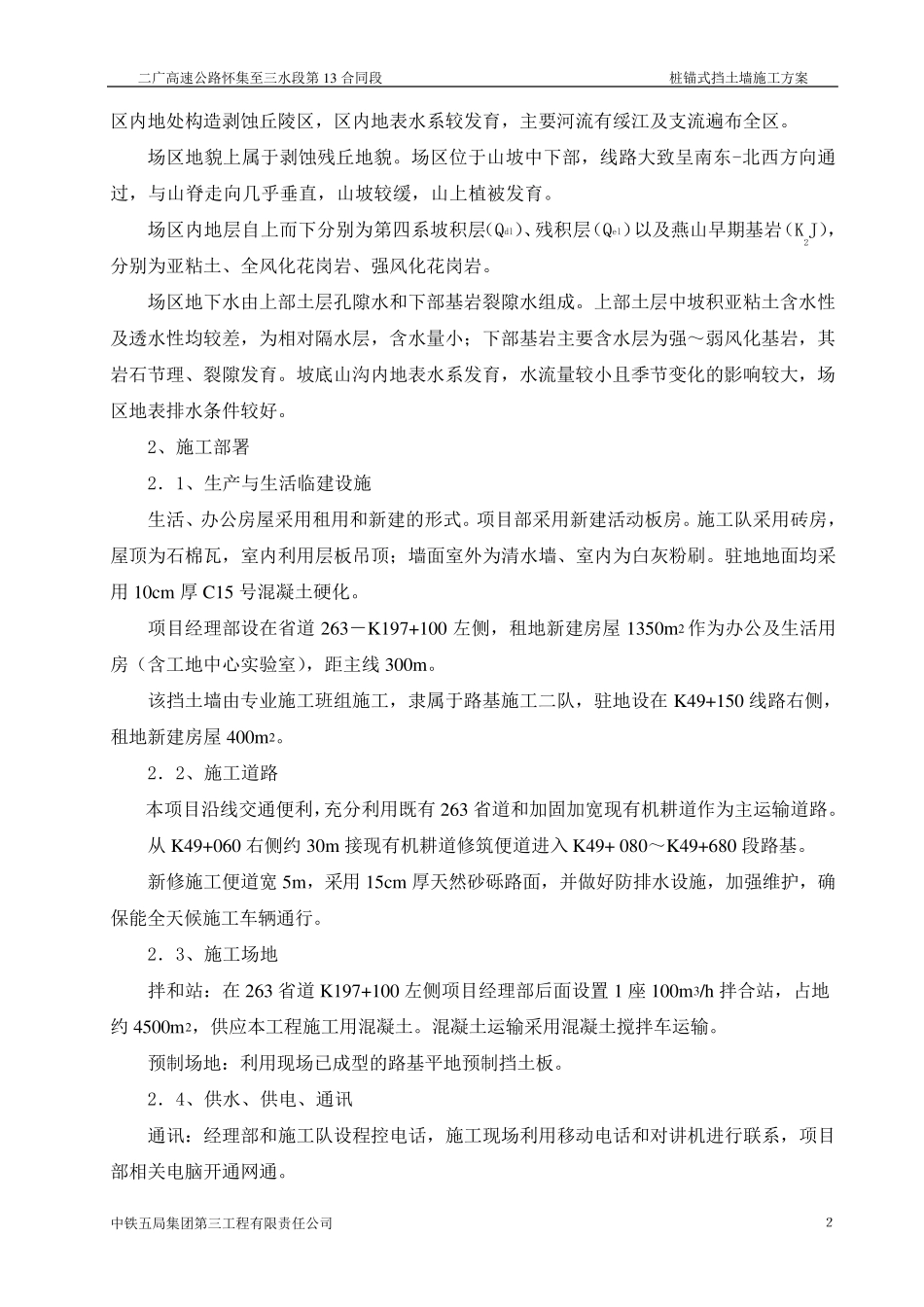

二广高速公路怀集至三水段第13 合同段 桩锚式挡土墙施工方案 中铁五局集团第三工程有限责任公司 １ 桩锚式挡土墙施工方案 1、工程基本情况 1．1、工程概况 本合同段为二广高公路怀集至三水段速第13 标段，路线起于四会市石狗镇讴坑村，止于四会市黄田镇沙塘坑村，起讫里程为YK46+844（ZK46+887.86）～K49+680，全长2.836km，其中路基三段，即K47+751.54～K48+375、 K48+575～K48+596.46、K49+083.54～K49+680。 在K49+180～K49+240 左侧路堑高边坡设有一段桩锚式挡土墙，所有桩体截面1m×1m，桩长地面以上 8～6m，地面以下 4m，桩中心间距为4m，桩与桩之间设挡土板，挡土板预制尺寸为3.6m×0.50m×0.3m。 1．2、主要工程数量 主要工程数量表 序号 工程项目 单位 数 量 说明 1 锚索 Φ15.24 钢绞线 Kg/束 5752/30 钻孔 m 849 OVM15-6 锚具 套 30 Φ14 钢筋 Kg 87.9 φ160m m PVC 管 m 49.5 水泥砂浆 m 3 8.4 C30 混凝土预制 m 3 0.90 C30 混凝土(封锚) m 3 2.28 2 护壁 φ10 钢筋 Kg 5409.18 C25 混凝土 m 3 179.55 3 锚固桩 C25 混凝土 m 3 189 Φ25 钢筋 Kg 23605.89 φ10 钢筋 Kg 3171.89 4 挡土板 C25 混凝土 m 3 131.51 Φ16 钢筋 Kg 14234.22 φ8 钢筋 Kg 2080.26 5 墙后回填 C20 混凝土 m 3 40.05 填砂砾 m 3 74.1 1．3、气象、水文、地质和地形情况 本项目所在区域属中纬度亚热带季风性湿润气候区，夏长冬 短 ，年 平 均 气温21.0～21.4℃ ，多 年 平 均 降 水量1832m m ，降 水多 集中在4～9 月 。台 风是 本地区常 见 的 自 然 现 象。二广高速公路怀集至三水段第13 合同段 桩锚式挡土墙施工方案 中铁五局集团第三工程有限责任公司 ２ 区内地处构造剥蚀丘陵区，区内地表水系较发育，主要河流有绥江及支流遍布全区。 场区地貌上属于剥蚀残丘地貌。场区位于山坡中下部，线路大致呈南东-北西方向通过，与山脊走向几乎垂直，山坡较缓，山上植被发育。 场区内地层自上而下分别为第四系坡积层（Qdl）、残积层（Qel）以及燕山早期基岩（K2J），分别为亚粘土、全风化花岗岩、强风化花岗岩。 场区地下水由上部土层孔隙水和下部基岩裂隙水组成。上部土层中坡积亚粘土含水性及透水性均较差，为相对隔水层，含水量小；下部基岩主要含水层为强～弱风化基岩，其岩石节理、裂隙发育。坡底山沟内地...
