桩锚支护体系施工方案

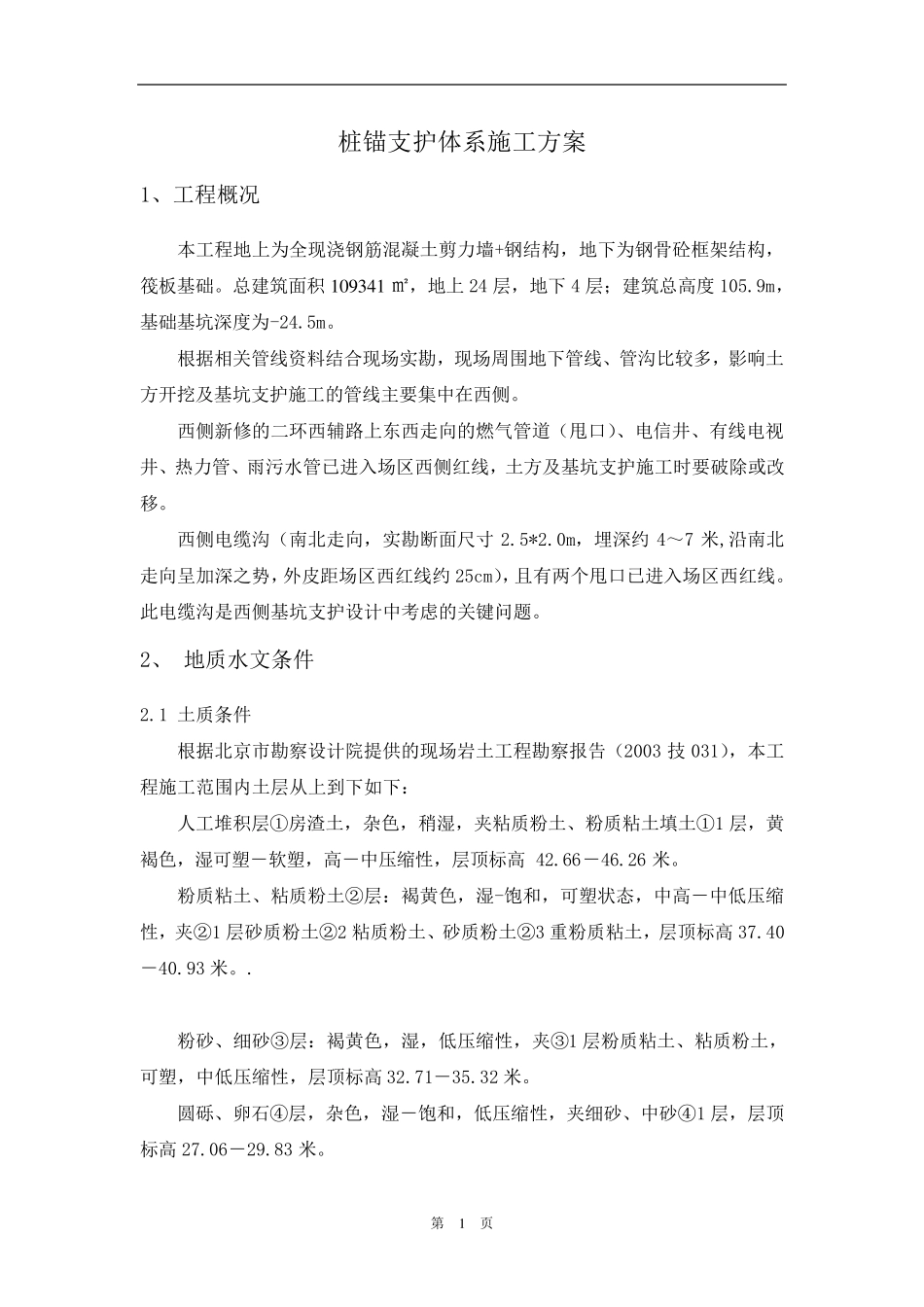

第 1 页 桩 锚 支 护 体 系 施 工 方 案 1、 工 程 概 况 本 工 程 地 上 为 全 现 浇 钢 筋 混 凝 土 剪 力 墙 +钢 结 构 ， 地 下 为 钢 骨 砼 框 架 结 构 ，筏 板 基 础 。 总 建 筑 面 积 1 0 9 3 4 1 ㎡ ， 地 上 24 层 ， 地 下 4 层 ； 建 筑 总 高 度 105.9m，基 础 基 坑 深 度 为 -24.5m。 根 据 相 关 管 线 资 料 结 合 现 场 实 勘 ， 现 场 周 围 地 下 管 线 、 管 沟 比 较 多 ， 影 响 土方 开 挖 及 基 坑 支 护 施 工 的 管 线 主 要 集 中 在 西 侧 。 西 侧 新 修 的 二 环 西 辅 路 上 东 西 走 向 的 燃 气 管 道 （ 甩 口 ）、 电 信 井 、 有 线 电 视井 、 热 力 管 、 雨 污 水 管 已 进 入 场 区 西 侧 红 线 ， 土 方 及 基 坑 支 护 施 工 时 要 破 除 或 改移 。 西 侧 电 缆 沟 （ 南 北 走 向 ， 实 勘 断 面 尺 寸2.5*2.0m， 埋深 约4～7 米,沿南 北走 向 呈加深 之势， 外皮距场 区 西 红 线 约25cm）， 且有 两个甩 口 已 进 入 场 区 西 红 线 。此电 缆 沟 是西 侧 基 坑 支 护 设计中 考虑的 关 键问题。 2、 地 质水 文条件 2.1 土 质条件 根 据 北 京市勘 察设计院提供的 现 场 岩土 工 程 勘 察报告（ 2003 技031）， 本 工程 施 工 范围 内土 层 从上 到下 如下 ： 人工 堆积 层 ①房渣土 ， 杂色， 稍湿， 夹粘质粉土 、 粉质粘土 填土 ①1 层 ， 黄褐色， 湿可塑－软塑， 高 －中 压缩性， 层 顶标高42.66－46.26 米。 粉质粘土 、 粘质粉土 ②层 ：褐黄色， 湿-饱和， 可塑状态， 中 高 －中 低压缩性， 夹②1 层 砂质粉土 ②2 粘质粉土 、 砂质粉土 ②3 重粉质粘土 ， 层 顶标高 37.40－40.93 米。 . 粉砂、 细砂③层 ：褐黄色， 湿， 低压缩性， 夹③1 层 粉质粘土 、 粘质粉土 ，可塑， 中 低压缩性， 层 顶标高 32.71－35.32 米。 圆砾、 卵石④层 ， 杂色， 湿－饱和， 低压缩性， 夹细砂、 中 砂④1 层 ， 层 顶标高 27.06－29.83 米。 第 2 页 粘 土 、 重 粉 质 粘 土 ⑤ ...
