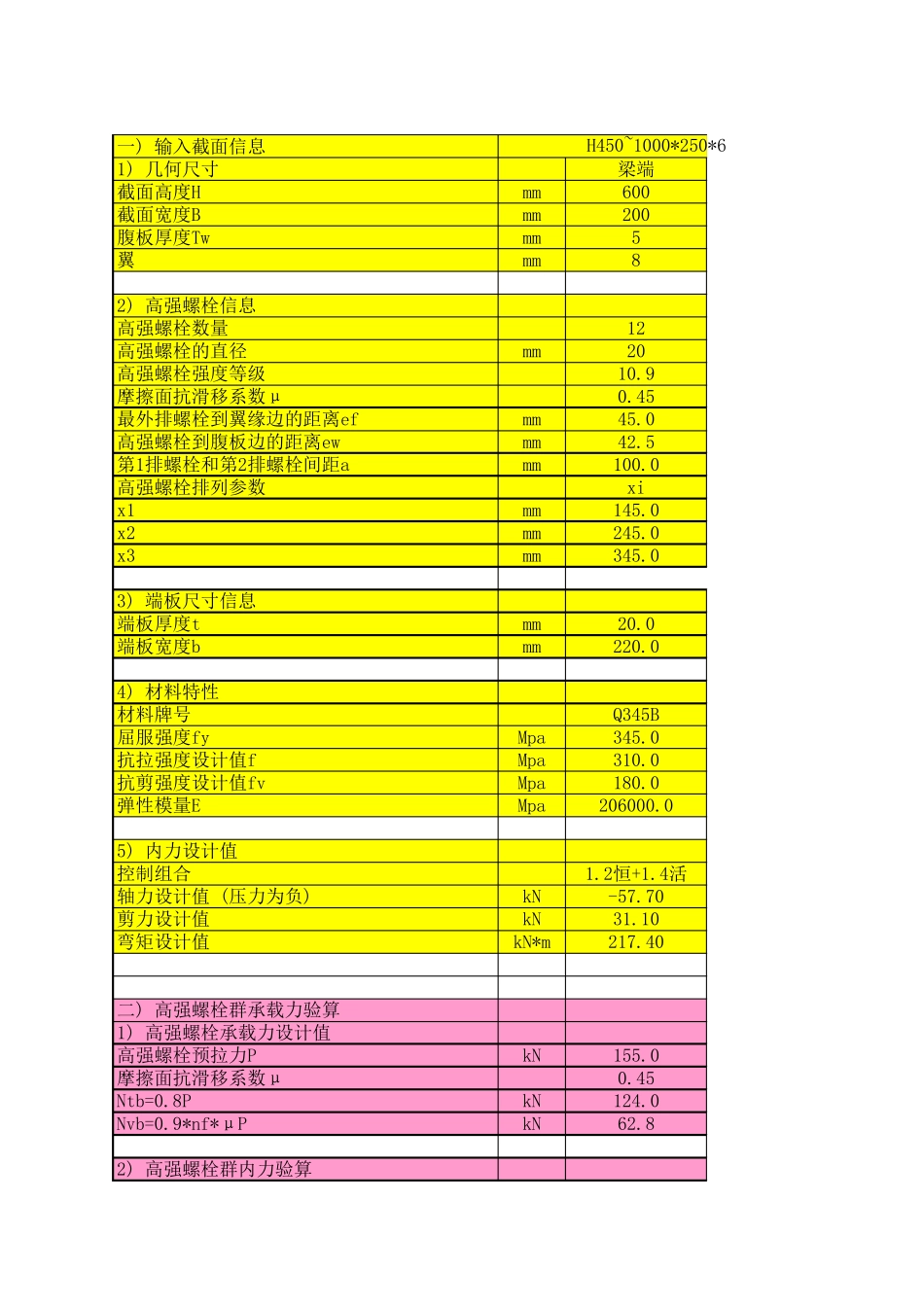

一) 输入截面信息1) 几何尺寸梁端截面高度Hmm600截面宽度Bmm200腹板厚度Twmm5翼mm82) 高强螺栓信息高强螺栓数量12高强螺栓的直径mm20高强螺栓强度等级10.9摩擦面抗滑移系数μ0.45最外排螺栓到翼缘边的距离efmm45.0高强螺栓到腹板边的距离ewmm42.5第1排螺栓和第2排螺栓间距amm100.0高强螺栓排列参数xix1mm145.0x2mm245.0x3mm345.03) 端板尺寸信息端板厚度tmm20.0端板宽度bmm220.04) 材料特性材料牌号Q345B屈服强度fyMpa345.0抗拉强度设计值fMpa310.0抗剪强度设计值fvMpa180.0弹性模量EMpa206000.05) 内力设计值控制组合1.2恒+1.4活轴力设计值 (压力为负)kN-57.70剪力设计值kN31.10弯矩设计值kN*m217.40二) 高强螺栓群承载力验算1) 高强螺栓承载力设计值高强螺栓预拉力PkN155.0摩擦面抗滑移系数μ0.45Ntb=0.8PkN124.0Nvb=0.9*nf*μPkN62.82) 高强螺栓群内力验算H450~1000*250*6弯矩M作用下高强螺栓的拉力设计值假设螺栓群在弯矩作用下绕形心转动第1排螺栓拉力Nt1kN39.39第2排螺栓拉力Nt2kN66.55第3排螺栓拉力Nt3kN93.72轴力N作用下高强螺栓的拉力设计值kN-4.81高强螺栓最大拉力NtkN88.91翼缘内第2排螺栓的拉力Nt2kN61.75每个高强度螺栓所受的剪力设计值NvkN2.593) 高强螺栓群承载力验算Nv/Nvb0.0413Nt/Nvb0.7170高强螺栓群承载力验算应力比Nv/Nvb+Nt/Ntb0.7583三) 端板厚度验算最不利位置出现在最外侧螺栓处端板类型两边支承类端板最外排高强螺栓到翼缘边的距离efmm45.0高强螺栓到腹板边线的距离ewmm42.5端板宽度bmm220.00端板厚度tmm20.00端板强度设计值fMpa310.00高强螺栓抗拉承载力设计值Nt=0.8PkN124.0端板所需厚度tmm16.32端板厚度验算应力比0.8162四) 腹板抗拉验算翼缘内第2排一个螺栓的拉力设计值Nt2kN61.750.4PkN62.00腹板抗拉验算σ=max(0.4P,Nt2)/ew/twMpa291.76腹板强度设计值fMpa310.00腹板抗拉强度验算应力比0.9412五) 节点域抗剪验算节点域不平衡弯矩设计值MkN*m217.40节点域宽度dcmm584节点域高度dbmm584节点域厚度tcmm5.00节点域剪应力τMpa127.5节点域抗剪强度设计值fvMpa180.0节点域抗剪强度验算应力比0.7083六) 验算结果汇总验算内容螺栓群承载力验算应力比0.7583端板厚度验算应力比0.8162腹板抗拉验算应力比0.9412节点域抗剪验算应力比0.7083柱端60020058xi^221025.060025.0119025.0Q345B345.0310.0180.0206000.0250*6*10端板外伸1.00001.00001.00001.0000
