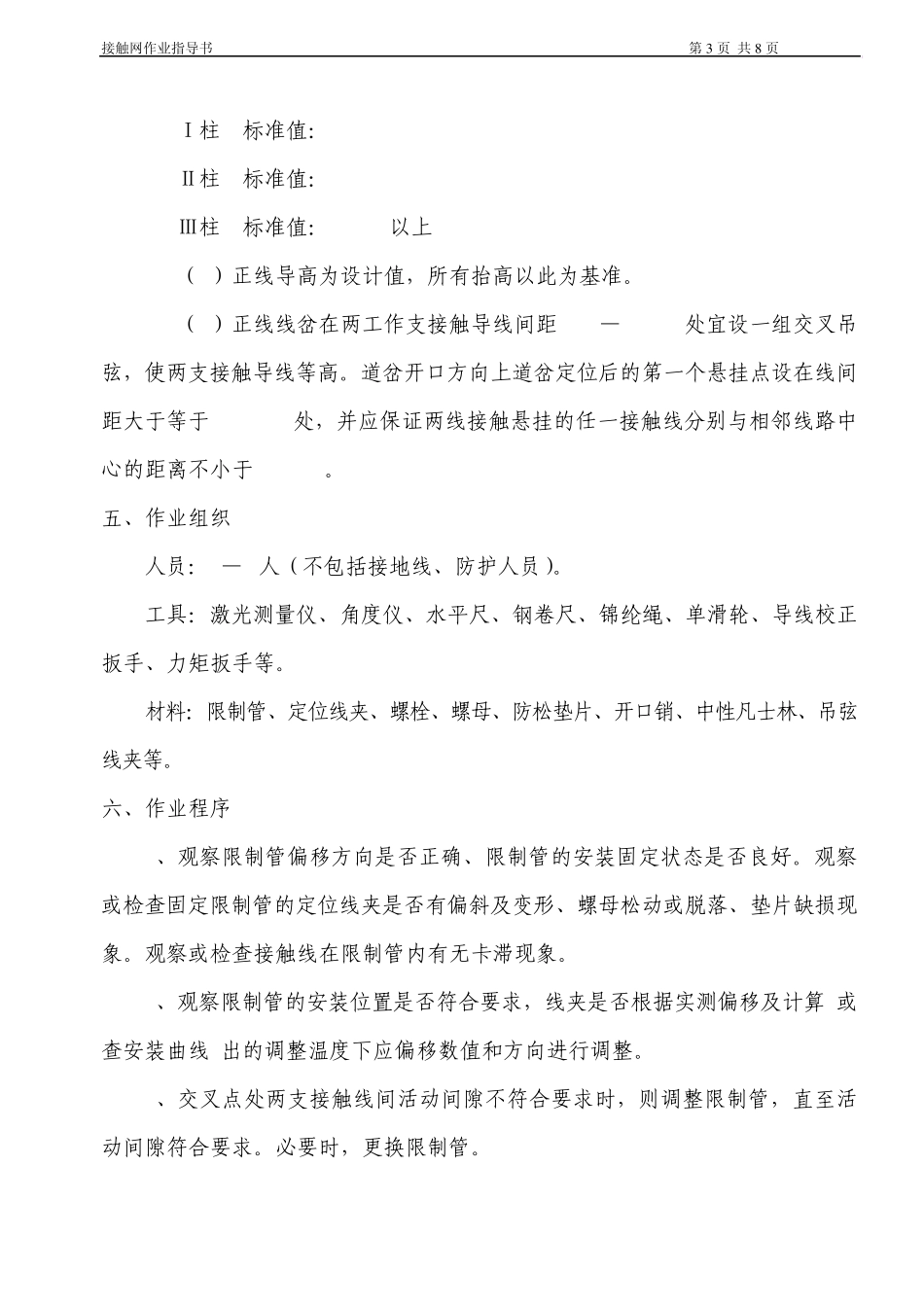

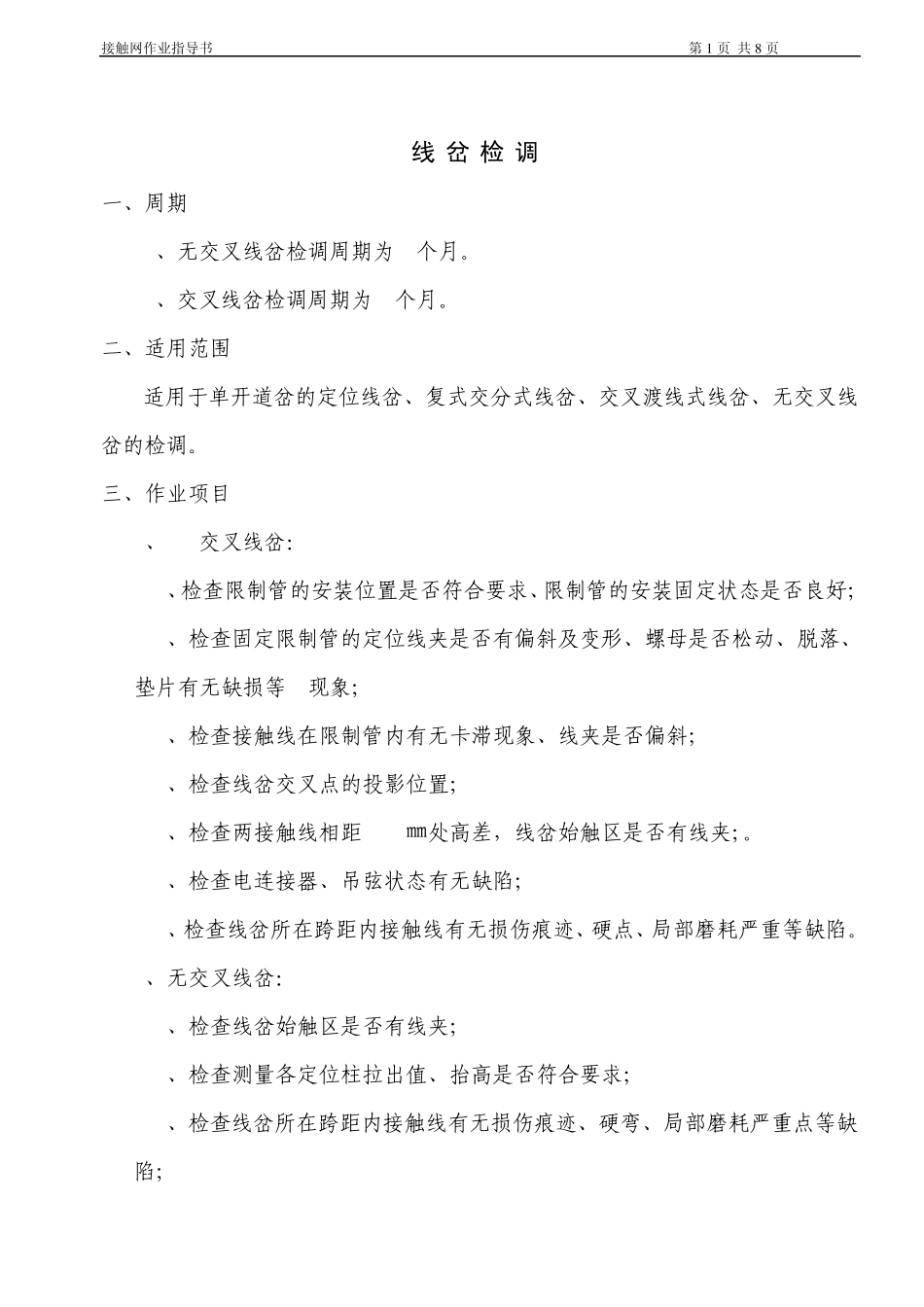

接触网作业指导书 第1 页 共8 页 线岔 检 调 一、周期 1、无交叉线岔检调周期为 3个月。 2、交叉线岔检调周期为 6个月。 二、适用范围 适用于单开道岔的定位线岔、复式交分式线岔、交叉渡线式线岔、无交叉线岔的检调。 三、作业项目 1、 交叉线岔: (1)、检查限制管的安装位臵是否符合要求、限制管的安装固定状态是否良好; (3)、检查固定限制管的定位线夹是否有偏斜及变形、螺母是否松动、脱落、垫片有无缺损等 现象; (4)、检查接触线在限制管内有无卡滞现象、线夹是否偏斜; (5)、检查线岔交叉点的投影位臵; (6)、检查两接触线相距 500㎜处高差,线岔始触区是否有线夹;。 (7)、检查电连接器、吊弦状态有无缺陷; (8)、检查线岔所在跨距内接触线有无损伤痕迹、硬点、局部磨耗严重等缺陷。 2、无交叉线岔: (1)、检查线岔始触区是否有线夹; (2)、检查测量各定位柱拉出值、抬高是否符合要求; (3)、检查线岔所在跨距内接触线有无损伤痕迹、硬弯、局部磨耗严重点等缺陷; 接触网作业指导书 第2 页 共8 页 (4)、检测交叉吊弦的设臵是否符合要求。 四、技术标准 1、对单开道岔的定位线岔,两接触线应相交于道岔导曲线两内轨距735—1085mm的横向中间位臵,允许误差±20mm,并保证定位点拉出值在任何情况下不大于450mm。 2、当两支均为工作支时,正线线岔的侧线接触线比正线接触线高 20mm,侧线线岔两接触线等高;当一支为非工作支时,160㎞/h及以下区段的非工作支接触线比工作支接触线抬高 80㎜。160㎞/h以上区段的非工作支接触线按设计要求延长一跨并抬高 350—500mm后下锚。 3、限制管长度符合设计要求,应安装牢固,并使两接触线有一定的活动间隙,保证接触线自由伸缩。 4、线岔始触区内:满足宽度为 1950mm的受电弓运行条件,在距受电弓中心600-1050mm的平面和受电弓动态抬升 200mm高度构成的立体空间区域为始触区范围,该区域内不得安装除吊弦线夹 (必需时) 外的其他线夹或零件。 5、道岔定位器支座不得侵入受电弓动态包络线。否则应使定位器加长,并采用特殊弯形定位器,以保证定位器的端部不侵入其它线的受电弓限界。 6、对于复式交分道岔,两接触线应相交于中轴支距的中点;对于交叉渡线,两接触线的交点应位于两渡线中心线的交点处。上述两种线岔允许横向和纵向偏差均为 50mm,两接触线相距500mm处应等高,允许高差20mm。 7、无交叉线岔的技术标准如下: (1)拉出值: 正线 标准...
