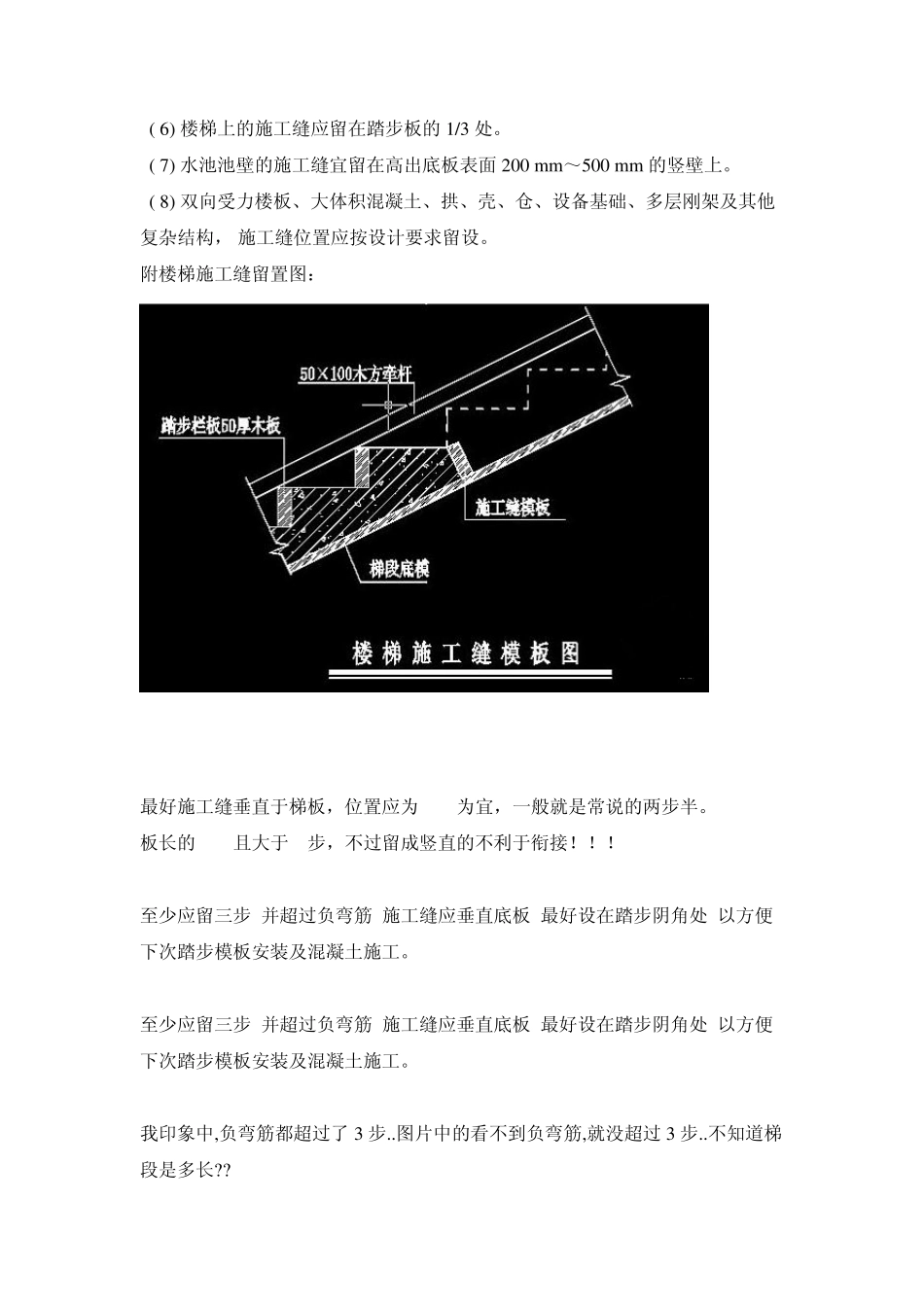

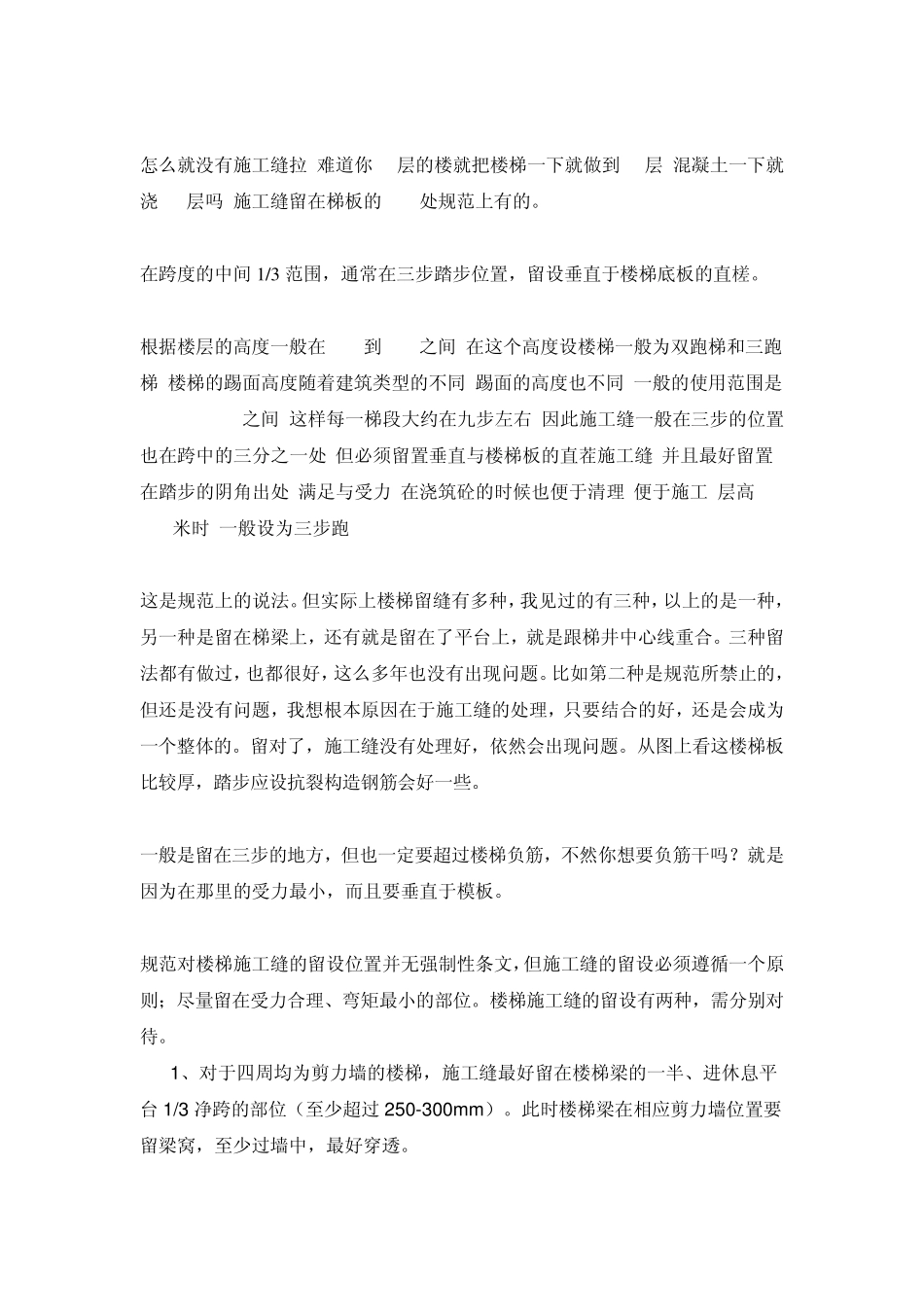

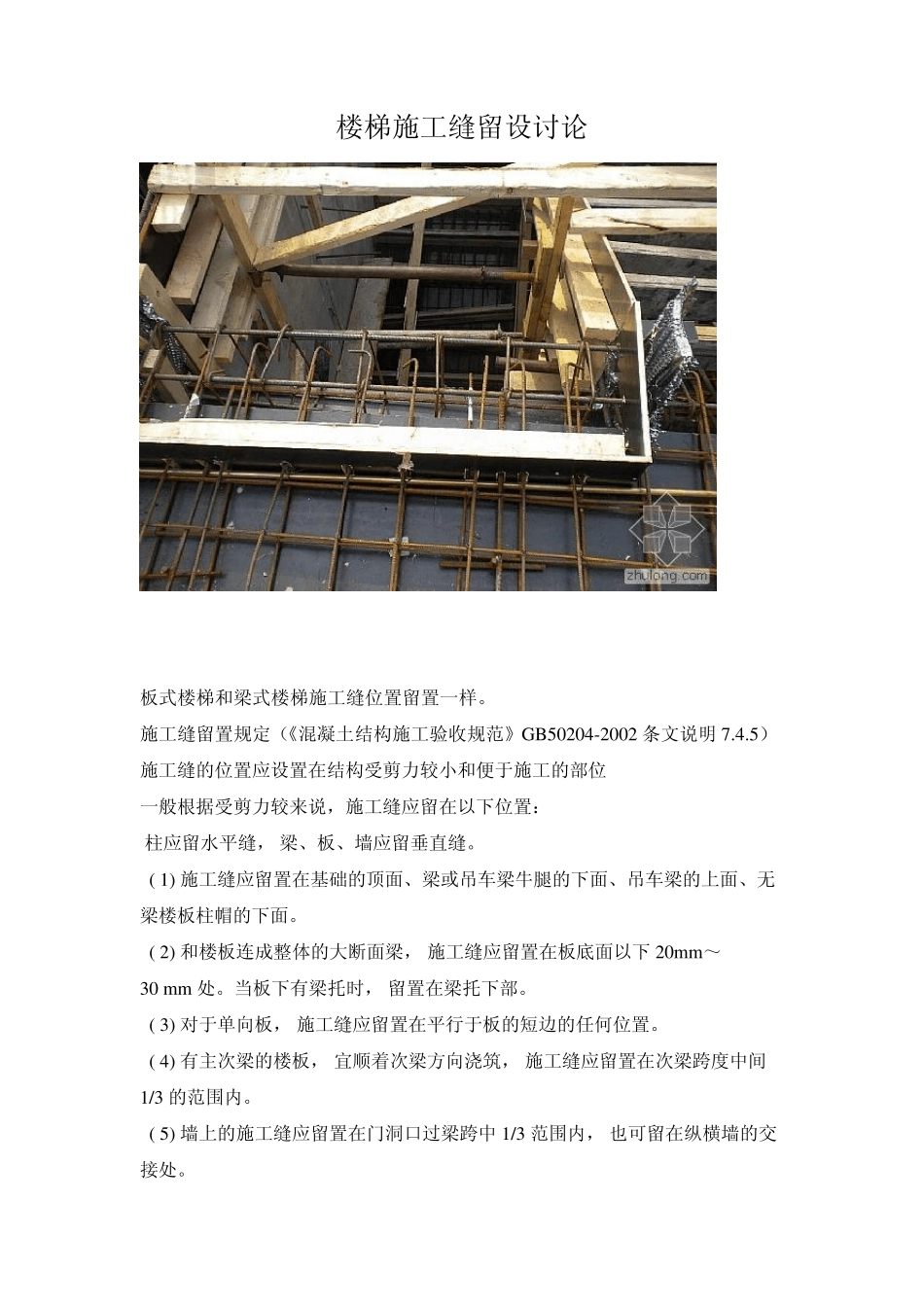

楼梯施工缝留设讨论 板式楼梯和梁式楼梯施工缝位置留置一样。 施工缝留置规定(《混凝土结构施工验收规范》GB50204-2002 条文说明7.4.5) 施工缝的位置应设置在结构受剪力较小和便于施工的部位 一般根据受剪力较来说,施工缝应留在以下位置: 柱应留水平缝, 梁、板、墙应留垂直缝。 ( 1) 施工缝应留置在基础的顶面、梁或吊车梁牛腿的下面、吊车梁的上面、无梁楼板柱帽的下面。 ( 2) 和楼板连成整体的大断面梁, 施工缝应留置在板底面以下20mm~30 mm 处。当板下有梁托时, 留置在梁托下部。 ( 3) 对于单向板, 施工缝应留置在平行于板的短边的任何位置。 ( 4) 有主次梁的楼板, 宜顺着次梁方向浇筑, 施工缝应留置在次梁跨度中间1/3 的范围内。 ( 5) 墙上的施工缝应留置在门洞口过梁跨中 1/3 范围内, 也可留在纵横墙的交接处。 ( 6) 楼梯上的施工缝应留在踏步板的1/3 处。 ( 7) 水池池壁的施工缝宜留在高出底板表面200 m m ~500 m m 的竖壁上。 ( 8) 双向受力楼板、大体积混凝土、拱、壳、仓、设备基础、多层刚架及其他复杂结构, 施工缝位置应按设计要求留设。 附楼梯施工缝留置图: 最好施工缝垂直于梯板,位置应为 1/3为宜,一般就是常说的两步半。 板长的1/3且大于 3步,不过留成竖直的不利于衔接!!! 至少应留三步,并超过负弯筋;施工缝应垂直底板,最好设在踏步阴角处,以方便下次踏步模板安装及混凝土施工。 至少应留三步,并超过负弯筋;施工缝应垂直底板,最好设在踏步阴角处,以方便下次踏步模板安装及混凝土施工。 我印象中,负弯筋都超过了 3 步..图片中的看不到负弯筋,就没超过 3 步..不知道梯段是多长?? 怎么就没有施工缝拉,难道你20层的楼就把楼梯一下就做到 20层,混凝土一下就浇 20层吗?施工缝留在梯板的 1/3处规范上有的。 在跨度的中间 1 /3 范围,通常在三步踏步位置,留设垂直于楼梯底板的直槎。 根据楼层的高度一般在 3.0到 4.5之间,在这个高度设楼梯一般为双跑梯和三跑梯,楼梯的踢面高度随着建筑类型的不同,踢面的高度也不同,一般的使用范围是120--175mm之间,这样每一梯段大约在九步左右,因此施工缝一般在三步的位置,也在跨中的三分之一处,但必须留置垂直与楼梯板的直茬施工缝,并且最好留置在踏步的阴角出处,满足与受力,在浇筑砼的时候也便于清理,便于施工,层高4.5米时,一般设为三步跑. 这是规范上的说法。但实际上楼梯留缝有多种,我见过的有三种...
