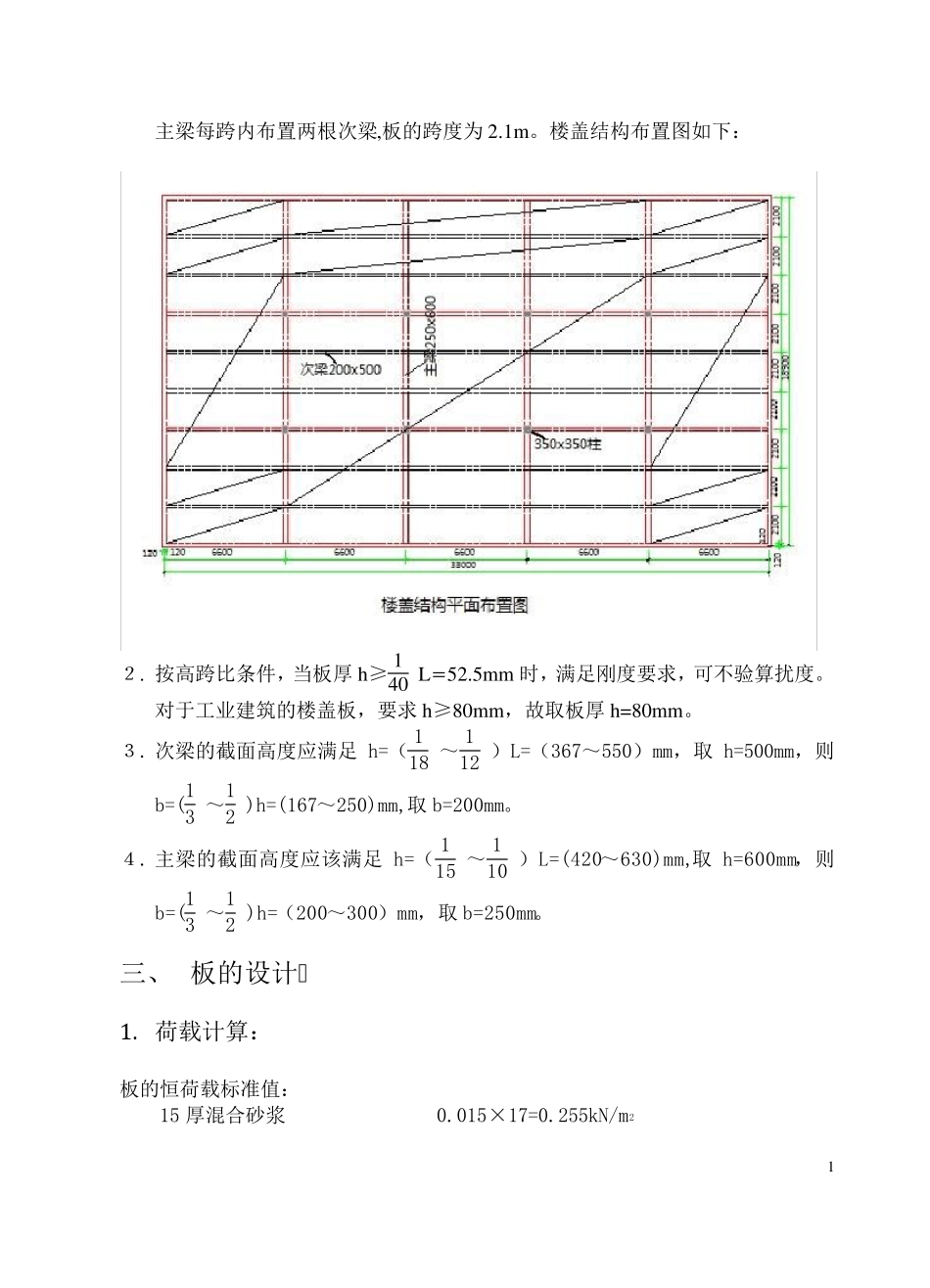

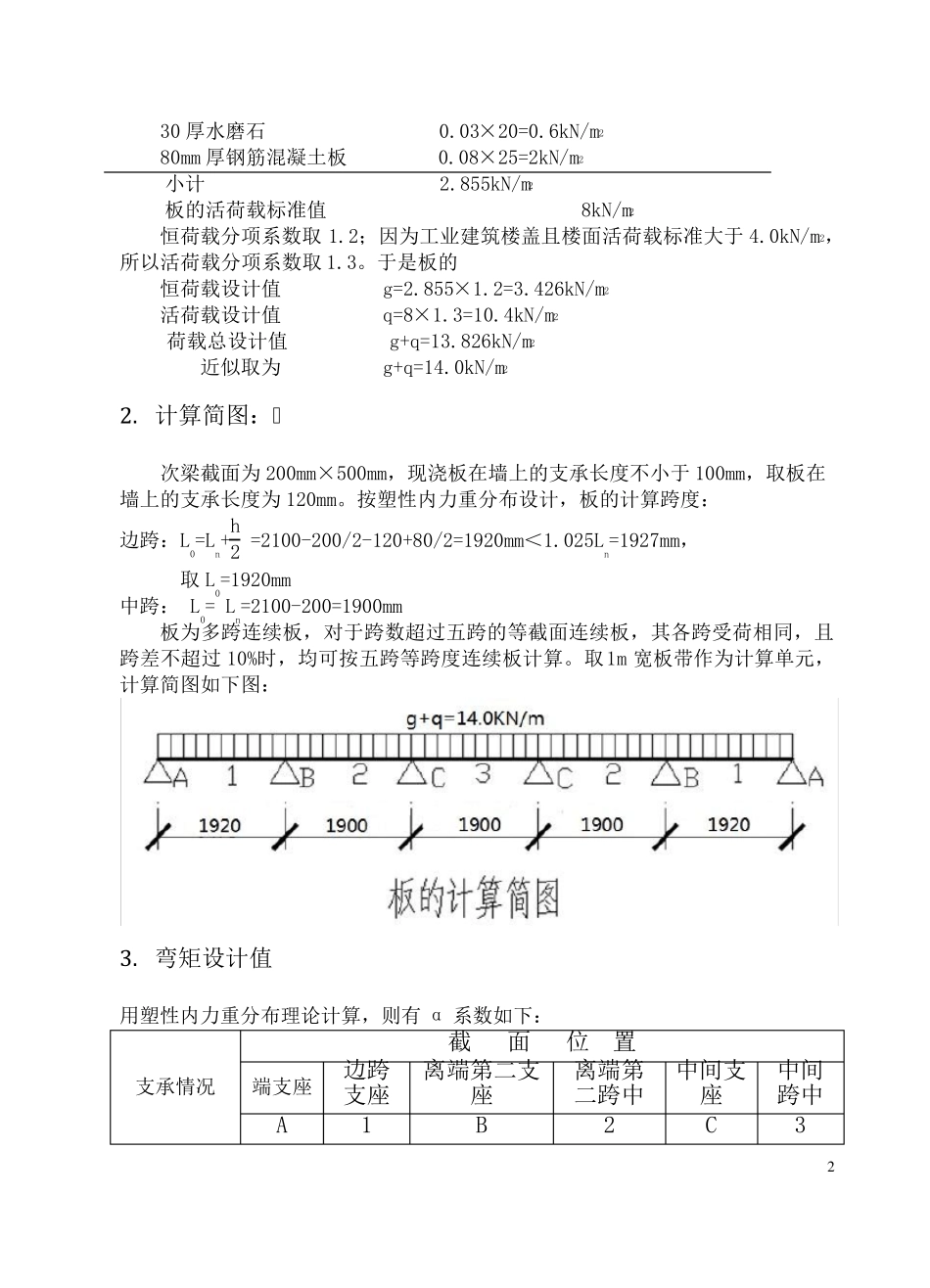

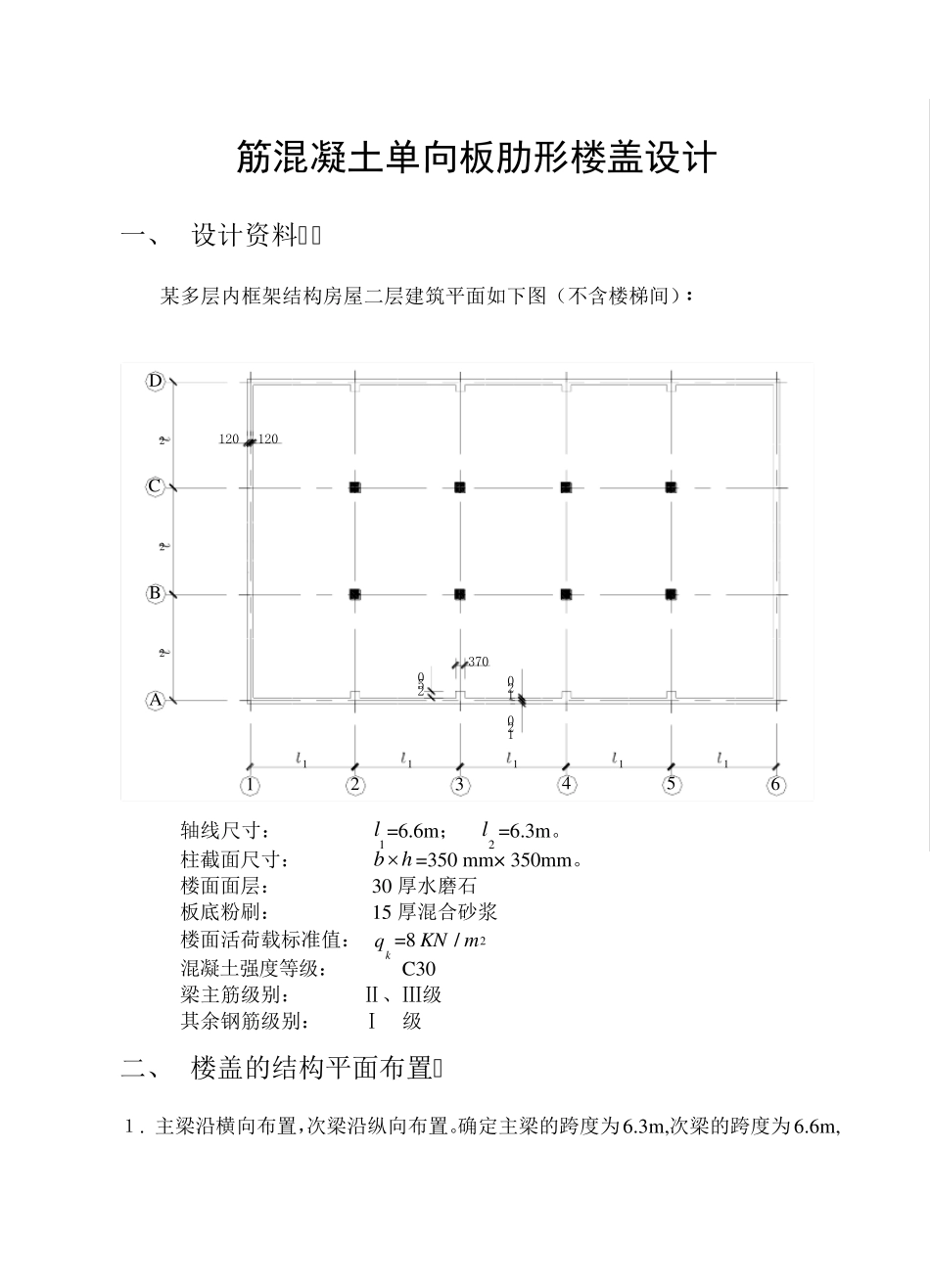

筋混凝土单向板肋形楼盖设计 一、 设计资料 某多层内框架结构房屋二层建筑平面如下图(不含楼梯间): 轴线尺寸: 1l =6.6m; 2l =6.3m。 柱截面尺寸: bh=350 mm× 350mm。 楼面面层: 30 厚水磨石 板底粉刷: 15 厚混合砂浆 楼面活荷载标准值: qk =8 KNm/2 混凝土强度等级: C30 梁主筋级别: Ⅱ、Ⅲ级 其余钢筋级别: Ⅰ 级 二、 楼盖的结构平面布置 1. 主梁沿横向布置,次梁沿纵向布置。确定主梁的跨度为6.3m,次梁的跨度为 6.6m,213456ABCD222112503701201201111201201 主梁每跨内布置两根次梁,板的跨度为2.1m 。楼盖结构布置图如下: 2. 按高跨比条件,当板厚h≥140 L=52.5m m 时,满足刚度要求,可不验算扰度。对于工业建筑的楼盖板,要求h≥80m m ,故取板厚h=80m m 。 3. 次梁的截面高度应满足h=(118 ~112 )L=(367~550)mm,取h=500mm,则b=(13 ~12 )h=(167~250)mm,取b=200mm。 4. 主梁的截面高度应该满足h=(115 ~110 )L=(420~630)mm,取h=600mm,则b=(13 ~12 )h=(200~300)mm,取b=250mm。 三、 板的设计 1 . 荷载计算: 板的恒荷载标准值: 15 厚混合砂浆 0.015×17=0.255kN/m2 2 30 厚水磨石 0.03×20=0.6kN/m2 80mm 厚钢筋混凝土板 0.08×25=2kN/m2 小计 2.855kN/m2 板的活荷载标准值 8kN/m2 恒荷载分项系数取 1.2;因为工业建筑楼盖且楼面活荷载标准大于 4.0kN/m2,所以活荷载分项系数取 1.3。于是板的 恒荷载设计值 g=2.855×1.2=3.426kN/m2 活荷载设计值 q=8×1.3=10.4kN/m2 荷载总设计值 g+q=13.826kN/m2 近似取为 g+q=14.0kN/m2 2. 计算简图: 次梁截面为 200mm×500mm,现浇板在墙上的支承长度不小于 100mm,取板在墙上的支承长度为 120mm。按塑性内力重分布设计,板的计算跨度: 边跨:L0=Ln+h2 =2100-200/2-120+80/2=1920mm<1.025Ln=1927mm, 取 L0=1920mm 中跨: L0= Ln=2100-200=1900mm 板为多跨连续板,对于跨数超过五跨的等截面连续板,其各跨受荷相同,且跨差不超过 10%时,均可按五跨等跨度连续板计算。取1m 宽板带作为计算单元,计算简图如下图: 3. 弯矩设计值 用塑性内力重分布理论计算,则有 α 系数如下: 支承情况 截 面 位 置 端支座 边跨支座 离端第二支座 离端第二跨中 中间支座 中间跨中 A 1 B 2 C 3 3 梁板搁支在墙上 0 1/11 两跨连续:-1/10 ...
