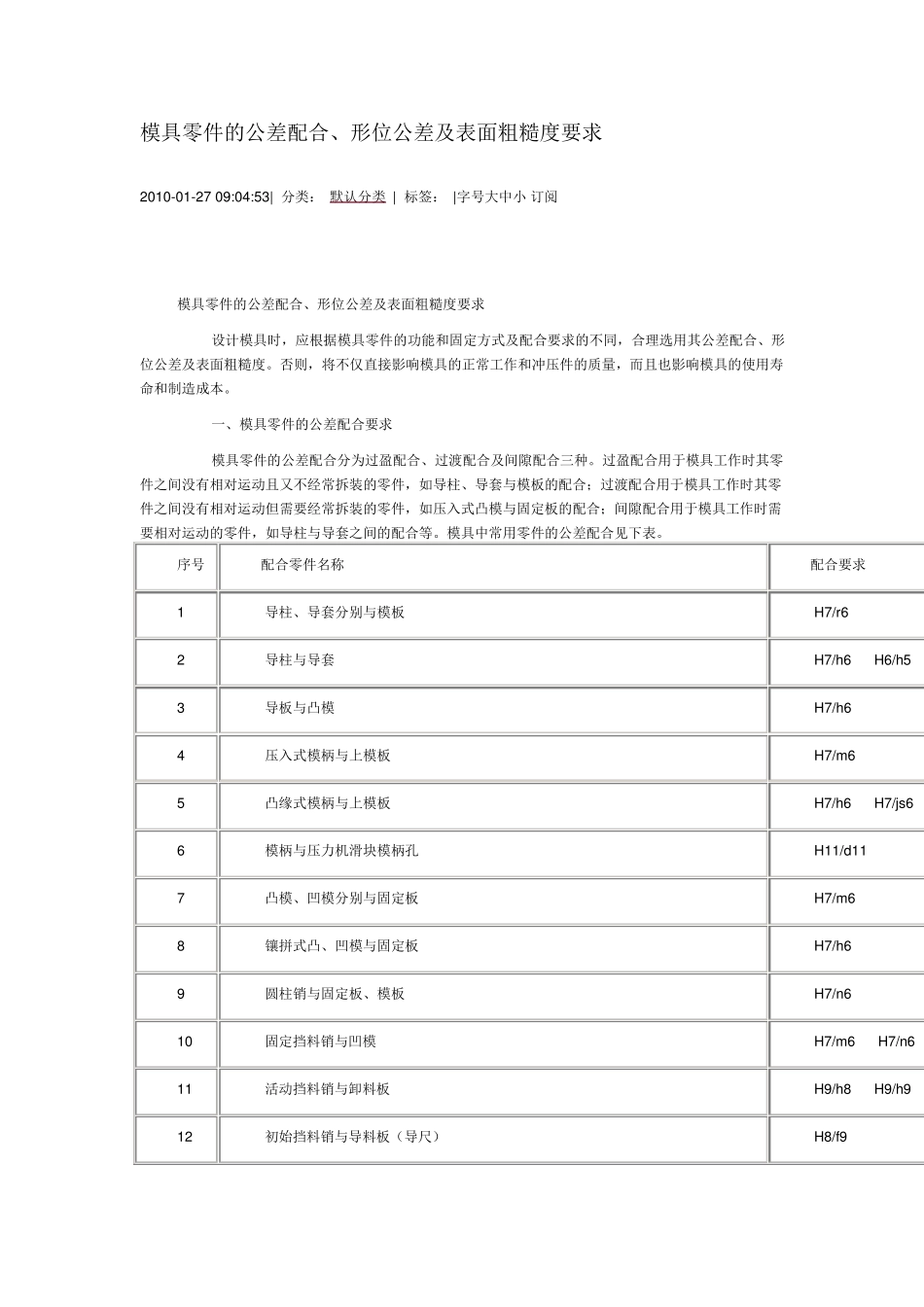

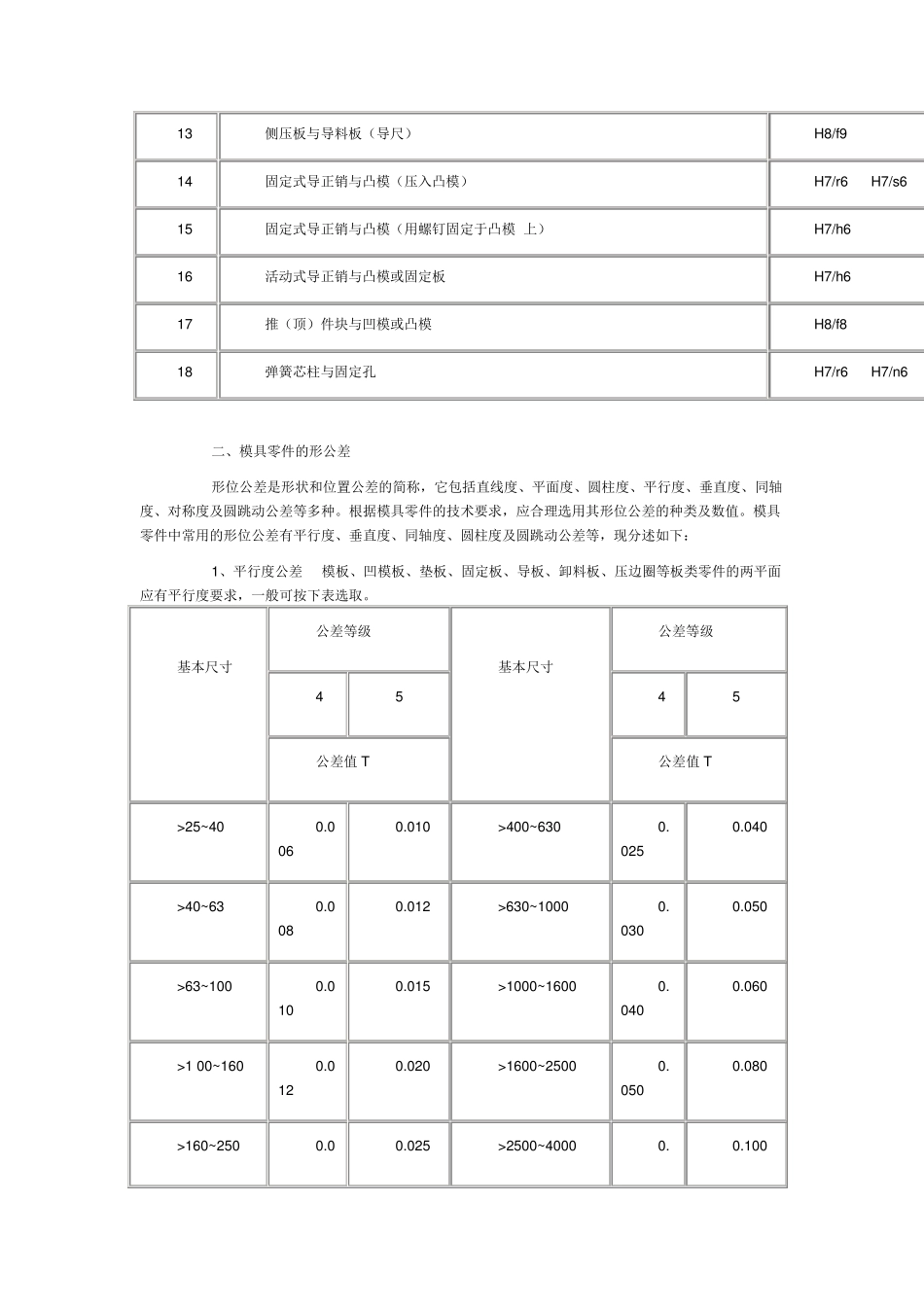

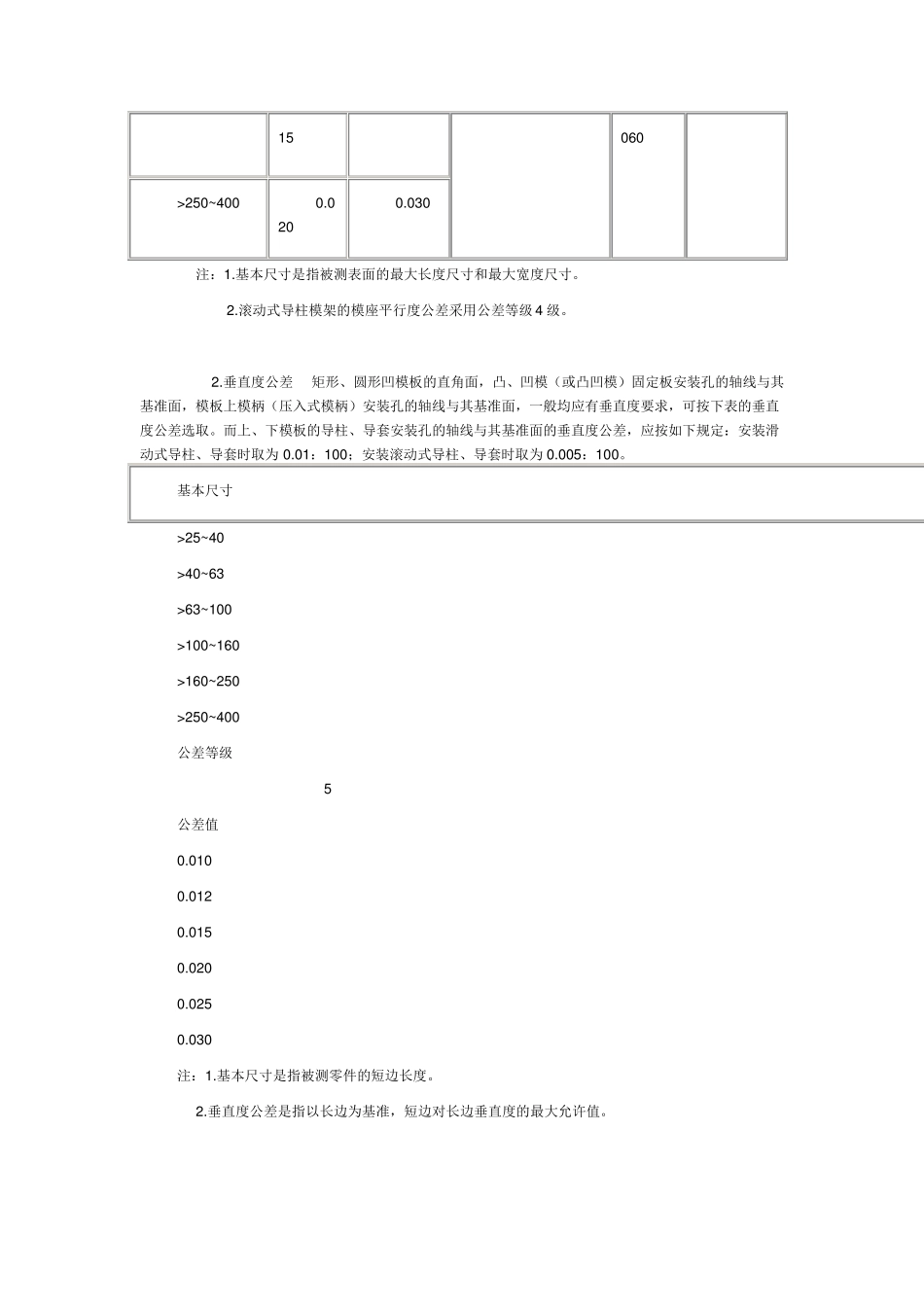

模具零件的公差配合、形位公差及表面粗糙度要求 2010-01-27 09:04:53| 分类： 默认分类 | 标签： |字号大中小 订阅 模具零件的公差配合、形位公差及表面粗糙度要求 设计模具时，应根据模具零件的功能和固定方式及配合要求的不同，合理选用其公差配合、形位公差及表面粗糙度。否则，将不仅直接影响模具的正常工作和冲压件的质量，而且也影响模具的使用寿命和制造成本。 一、模具零件的公差配合要求 模具零件的公差配合分为过盈配合、过渡配合及间隙配合三种。过盈配合用于模具工作时其零件之间没有相对运动且又不经常拆装的零件，如导柱、导套与模板的配合；过渡配合用于模具工作时其零件之间没有相对运动但需要经常拆装的零件，如压入式凸模与固定板的配合；间隙配合用于模具工作时需要相对运动的零件，如导柱与导套之间的配合等。模具中常用零件的公差配合见下表。 序号 配合零件名称 配合要求 1 导柱、导套分别与模板 H7/r6 2 导柱与导套 H7/h6 H6/h5 3 导板与凸模 H7/h6 4 压入式模柄与上模板 H7/m6 5 凸缘式模柄与上模板 H7/h6 H7/js6 6 模柄与压力机滑块模柄孔 H11/d11 7 凸模、凹模分别与固定板 H7/m6 8 镶拼式凸、凹模与固定板 H7/h6 9 圆柱销与固定板、模板 H7/n6 10 固定挡料销与凹模 H7/m6 H7/n6 11 活动挡料销与卸料板 H9/h8 H9/h9 12 初始挡料销与导料板（导尺） H8/f9 13 侧压板与导料板（导尺） H8/f9 14 固定式导正销与凸模（压入凸模） H7/r6 H7/s6 15 固定式导正销与凸模（用螺钉固定于凸模 上） H7/h6 16 活动式导正销与凸模或固定板 H7/h6 17 推（顶）件块与凹模或凸模 H8/f8 18 弹簧芯柱与固定孔 H7/r6 H7/n6 二、模具零件的形公差 形位公差是形状和位置公差的简称，它包括直线度、平面度、圆柱度、平行度、垂直度、同轴度、对称度及圆跳动公差等多种。根据模具零件的技术要求，应合理选用其形位公差的种类及数值。模具零件中常用的形位公差有平行度、垂直度、同轴度、圆柱度及圆跳动公差等，现分述如下： 1、平行度公差 模板、凹模板、垫板、固定板、导板、卸料板、压边圈等板类零件的两平面应有平行度要求，一般可按下表选取。 基本尺寸 公差等级 基本尺寸 公差等级 4 5 4 5 公差值 T 公差值 T >25~40 0.006 0.010 >400~630 0.025 0.040 >40~63 0.008 0.012 >630~1000 0.030 0.050 >63~100 0.010 0.015 >1000...
