模拟电子89章题+答案

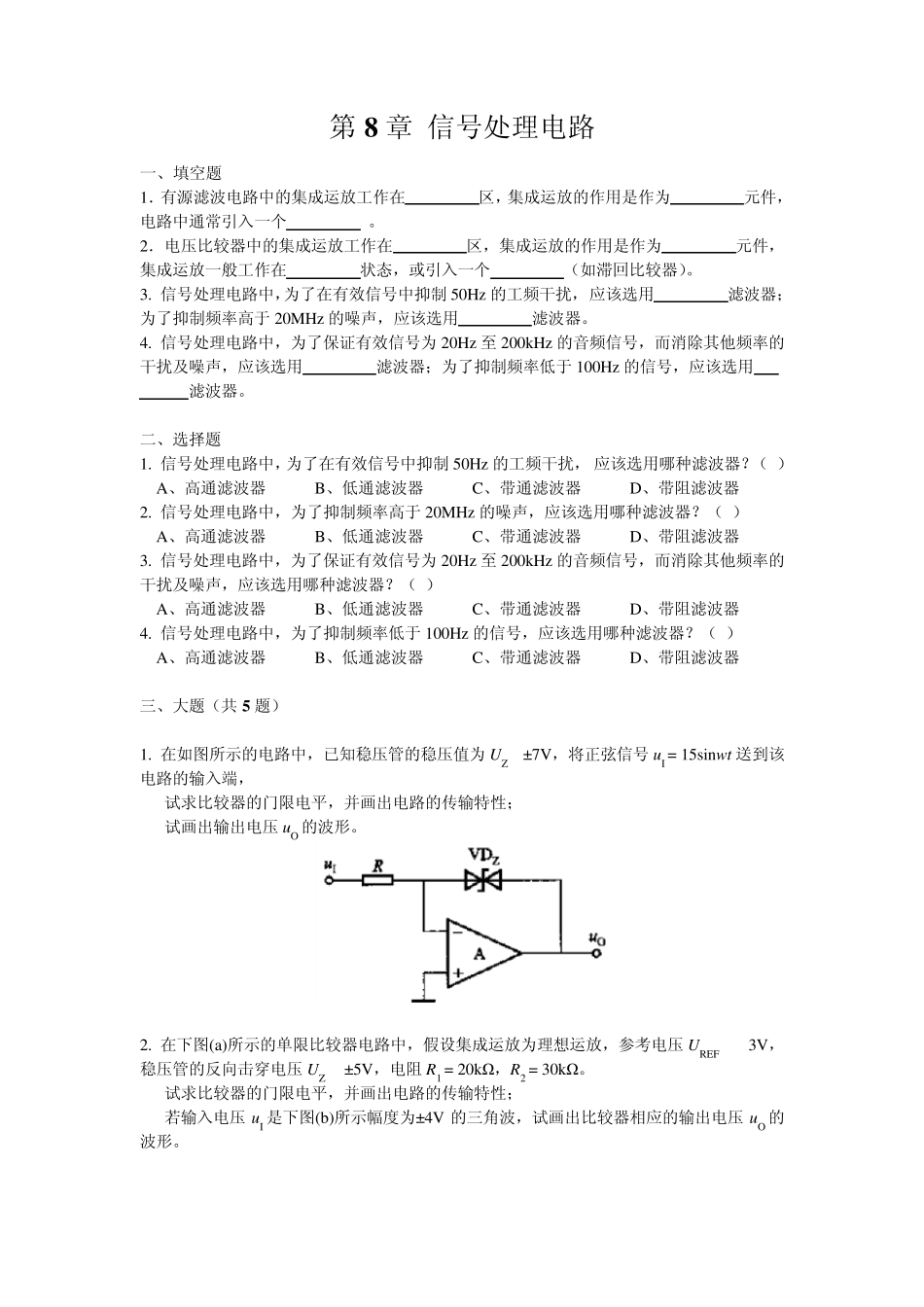

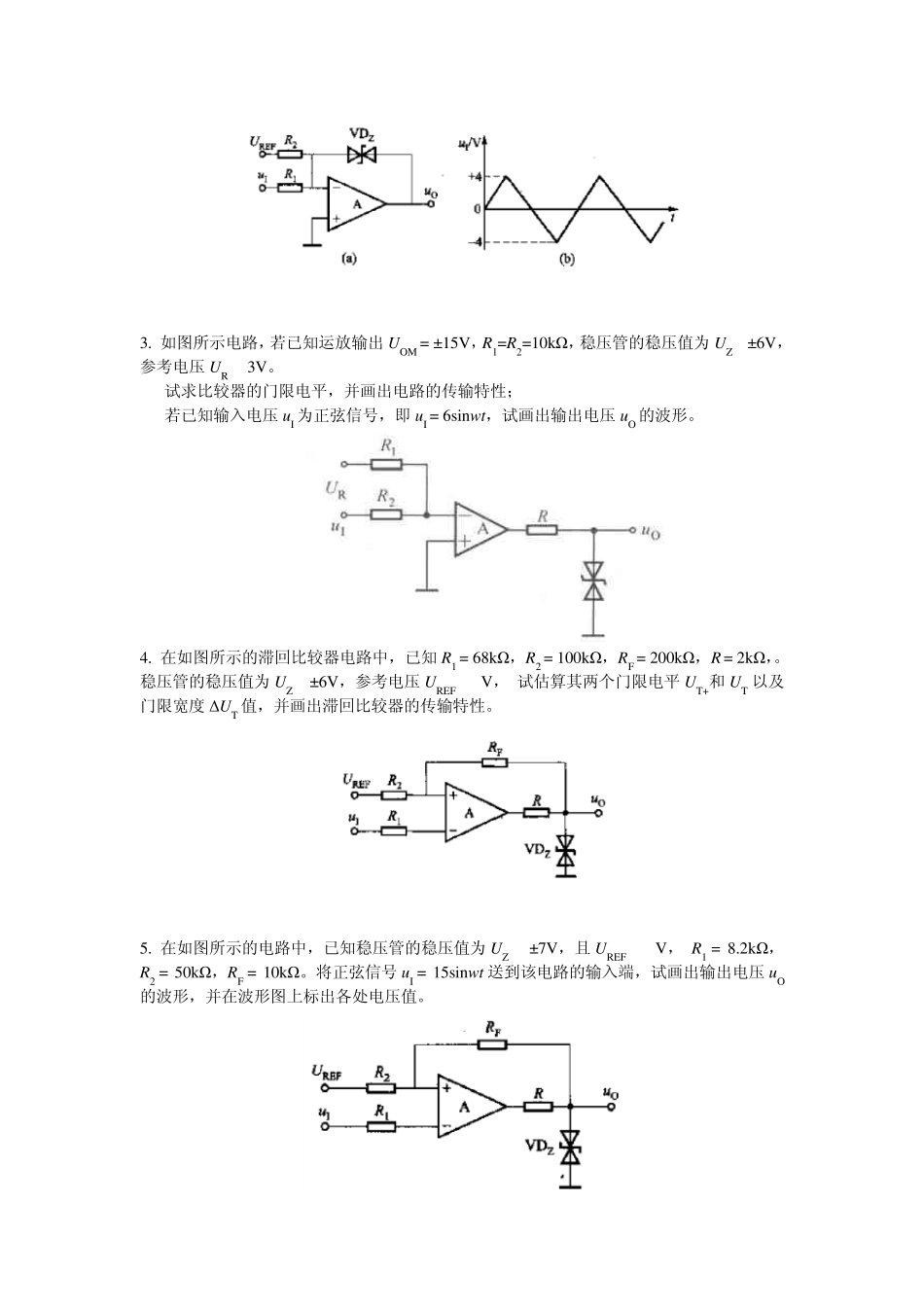

第8 章 信号处理电路 一、填空题 1．有源滤波电路中的集成运放工作在 区，集成运放的作用是作为 元件，电路中通常引入一个 。 2．电压比较器中的集成运放工作在 区，集成运放的作用是作为 元件，集成运放一般工作在 状态，或引入一个 （如滞回比较器）。 3. 信号处理电路中，为了在有效信号中抑制 50Hz 的工频干扰， 应该选用 滤波器；为了抑制频率高于 20MHz 的噪声，应该选用 滤波器。 4. 信号处理电路中，为了保证有效信号为 20Hz 至 200kHz 的音频信号，而消除其他频率的干扰及噪声，应该选用 滤波器；为了抑制频率低于 100Hz 的信号，应该选用 滤波器。 二、选择题 1. 信号处理电路中，为了在有效信号中抑制 50Hz 的工频干扰， 应该选用哪种滤波器？（ ） A、高通滤波器 B、低通滤波器 C、带通滤波器 D、带阻滤波器 2. 信号处理电路中，为了抑制频率高于 20MHz 的噪声，应该选用哪种滤波器？（ ） A、高通滤波器 B、低通滤波器 C、带通滤波器 D、带阻滤波器 3. 信号处理电路中，为了保证有效信号为 20Hz 至 200kHz 的音频信号，而消除其他频率的干扰及噪声，应该选用哪种滤波器？（ ） A、高通滤波器 B、低通滤波器 C、带通滤波器 D、带阻滤波器 4. 信号处理电路中，为了抑制频率低于 100Hz 的信号，应该选用哪种滤波器？（ ） A、高通滤波器 B、低通滤波器 C、带通滤波器 D、带阻滤波器 三、大题（共 5 题） 1. 在如图所示的电路中，已知稳压管的稳压值为 UZ = ±7V，将正弦信号uI = 15sinw t 送到该电路的输入端， (1)试求比较器的门限电平，并画出电路的传输特性； (2)试画出输出电压 uO 的波形。 2. 在下图(a)所示的单限比较器电路中，假设集成运放为理想运放，参考电压 UREF = -3V，稳压管的反向击穿电压 UZ = ±5V，电阻 R1 = 20kΩ，R2 = 30kΩ。 (1)试求比较器的门限电平，并画出电路的传输特性； (2)若输入电压 uI 是下图(b)所示幅度为±4V 的三角波，试画出比较器相应的输出电压 uO 的波形。 3. 如图所示电路，若已知运放输出UOM = ± 15V，R1=R2=10kΩ，稳压管的稳压值为UZ = ± 6V，参考电压UR = 3V。 (1)试求比较器的门限电平，并画出电路的传输特性； (2)若已知输入电压uI 为正弦信号，即 uI = 6sinw t，试画出输出电压uO 的波形。 4. 在如图所示的滞回比较器电路中，已知R1 = 68kΩ，R2 ...
