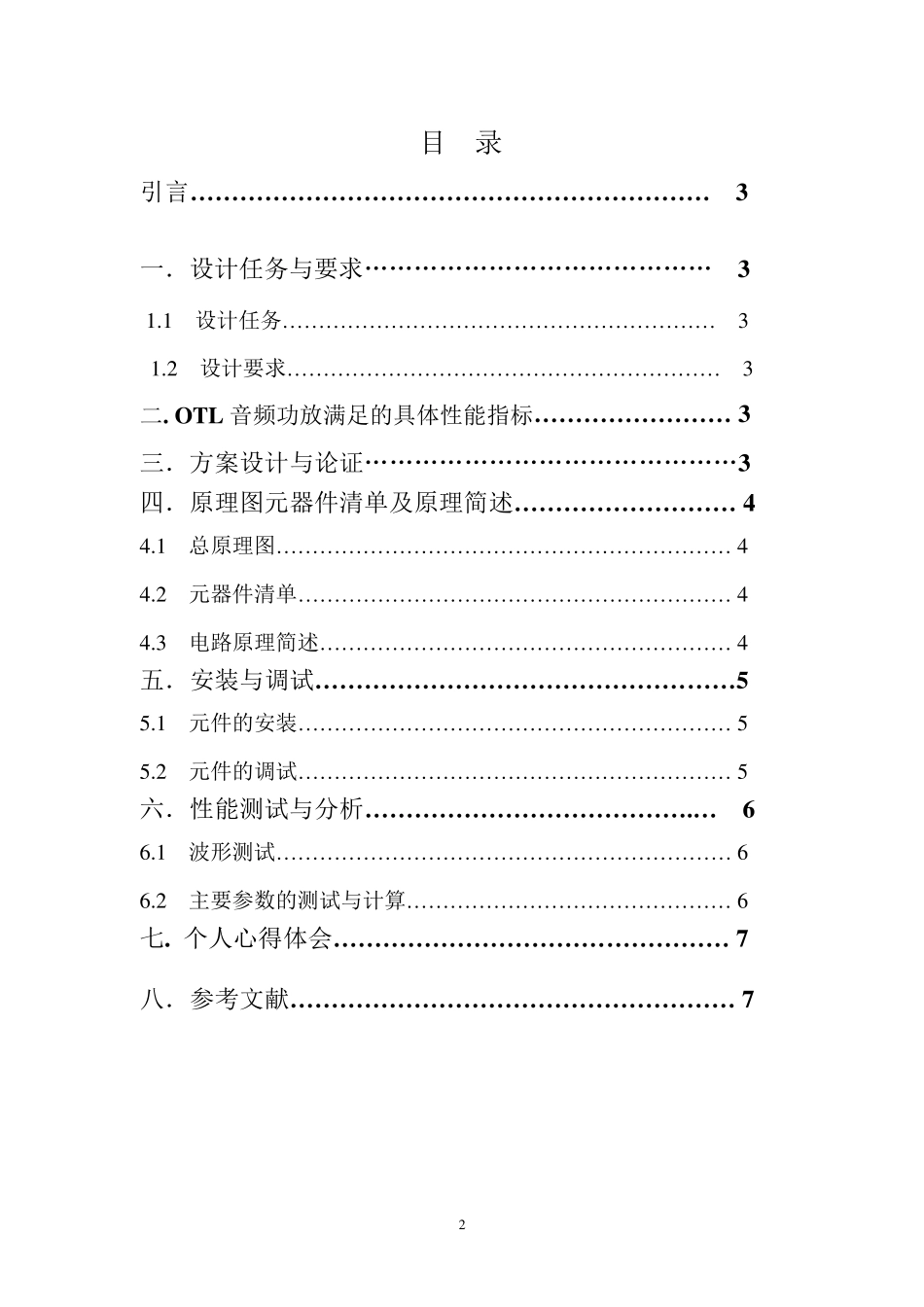

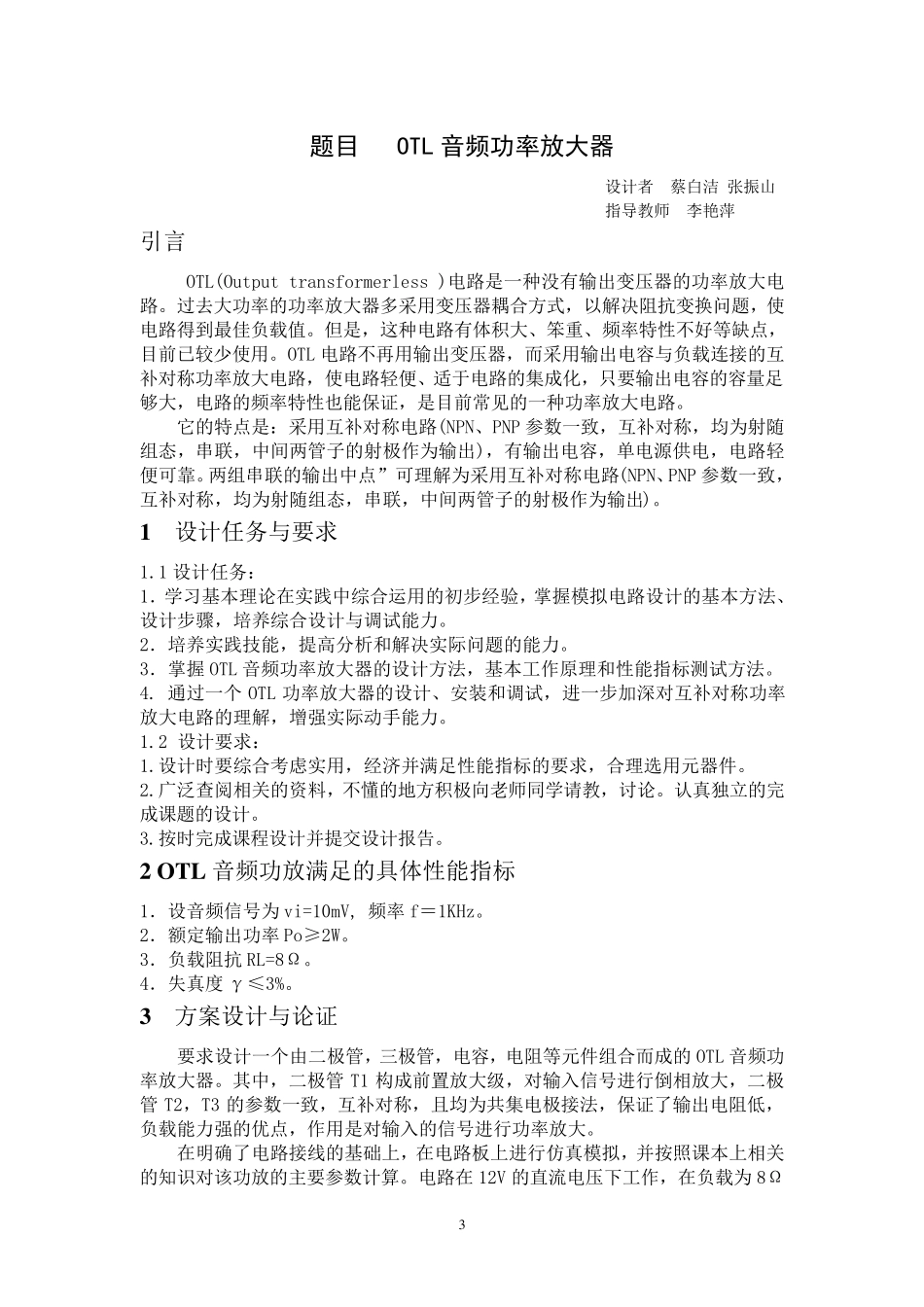

1 模拟电子技术课程设计报告 设计课题：OTL 音频功率放大器 专业班级：电子信息工程专业 0701 班 学生姓名： 指导教师： 设计时间：2009-6-25 2 目 录 引言… … … … … … … … … … … … … … … … … … … … … 3 一．设计任务与要求…………………………………… 3 1 .1 设计任务…………………………………………………… 3 1 .2 设计要求…………………………………………………… 3 二. OTL 音频功放满足的具体性能指标… … … … … … … … 3 三．方案设计与论证………………………………………3 四．原理图元器件清单及原理简述… … … … … … … … … 4 4 .1 总原理图……………………………………………………… 4 4 .2 元器件清单…………………………………………………… 4 4 .3 电路原理简述………………………………………………… 4 五．安装与调试… … … … … … … … … … … … … … … … … 5 5 .1 元件的安装…………………………………………………… 5 5 .2 元件的调试…………………………………………………… 5 六．性能测试与分析… … … … … … … … … … … … … .… 6 6 .1 波形测试……………………………………………………… 6 6 .2 主要参数的测试与计算……………………………………… 6 七. 个人心得体会… … … … … … … … … … … … … … … … 7 八．参考文献… … … … … … … … … … … … … … … … … … 7 3 题目 OTL 音频功率放大器 设 计 者 蔡 白 洁 张 振 山 指 导 教 师 李 艳 萍 引 言 OTL(Output transformerless )电 路 是 一 种 没 有 输 出 变 压 器 的 功 率 放 大 电路 。 过 去 大 功 率 的 功 率 放 大 器 多 采 用 变 压 器 耦 合 方 式 ， 以 解 决 阻 抗 变 换 问 题 ， 使电 路 得 到 最 佳 负 载 值 。 但 是 ， 这 种 电 路 有 体 积 大 、 笨 重 、 频 率 特 性 不 好 等 缺 点 ，目 前 已 较 少 使 用 。 OTL 电 路 不 再 用 输 出 变 压 器 ， 而 采 用 输 出 电 容 与 负 载 连 接 的 互补 对 ...
