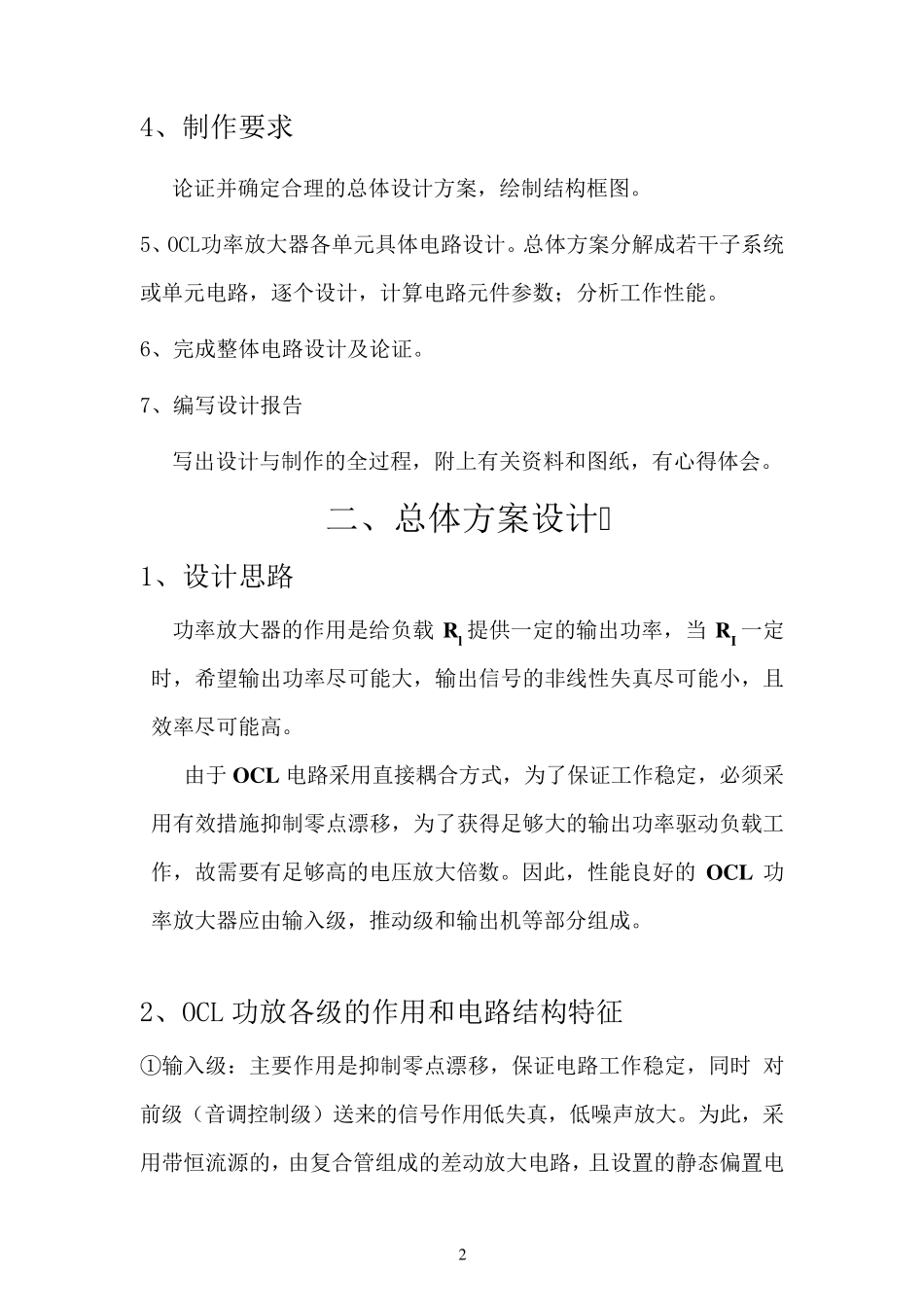

1 一、课程设计任务及要求 1、设计目的 ①学习音频功率放大器的设计方法 ②了解集成功率放大器内部电路工作原理 根据设计要求,完成对音频功率放大器的设计,进一步加强对模拟电子技术的了解 ④采用集成运放与晶体管原件设计OCL功率放大器 ⑤培养实践技能,提高分析和解决实际问题的能力 2、设计指标 ①频率响应:50Hz≤f≤20KHz ②额定输出功率:Po=10 ③负载电阻:RL=8Ω ④非线性失真尽量小 ⑤输入信号:Ui=100mv 3、设计要求 ①画出电路原理图 ②元器件及参数选择 ③电路的仿真与调试 分析设计要求，明确性能指标；查阅资料、设计方案分析对比。 2 4、 制 作 要 求 论 证 并 确 定 合 理 的 总 体 设 计 方 案 ， 绘 制 结 构 框 图 。 5、 OCL功 率 放 大 器 各 单 元 具 体 电 路 设 计 。 总 体 方 案 分 解 成 若 干 子 系 统或 单 元 电 路 ， 逐 个 设 计 ， 计 算 电 路 元 件 参 数 ； 分 析 工 作 性 能 。 6、 完 成 整 体 电 路 设 计 及 论 证 。 7、 编 写 设 计 报 告 写 出 设 计 与 制 作 的 全 过 程 ， 附 上 有 关 资 料 和 图 纸 ， 有 心 得 体 会 。 二 、 总 体 方 案 设 计 1、 设 计 思 路 功 率 放 大 器 的 作 用 是 给 负 载Rl提 供 一 定 的 输 出 功 率 ， 当RI 一 定时 ， 希 望 输 出 功 率 尽 可 能 大 ， 输 出 信 号 的 非 线 性 失 真 尽 可 能 小 ， 且效 率 尽 可 能 高 。 由 于 OCL 电 路 采 用 直 接 耦 合 方 式 ， 为 了 保 证 工 作 稳 定 ， 必 须 采用 有 效 措 施 抑 制 零 点 漂 移 ， 为 了 获 得 足够大 的 输 出 功 率 驱动负 载 工作 ， 故需要 有 足够高 的 电 压放 大 倍数 。 因此， 性 能 良好的OCL 功率 放 大 器 应由 输 入级， 推动级和 输 出 机等部分 组成 。 2、 OCL 功 放 各 级的 作 用 和 电 路 结 构 特征 ①输 入级：主要 作 用 是 抑 制 零 点 漂 移 ， 保 证 电 路 工 作 稳 定 ， 同时 对前级（音调控制 级） 送 来 的 信 号 作 用 低 失 真 ， 低 噪 声 放 大 。 为 此， 采用 带 恒 流 ...
