欧陆590直流调速器接线

欧陆590直流调速器接线_第1页
1/6
欧陆590直流调速器接线_第2页
2/6
欧陆590直流调速器接线_第3页
3/6

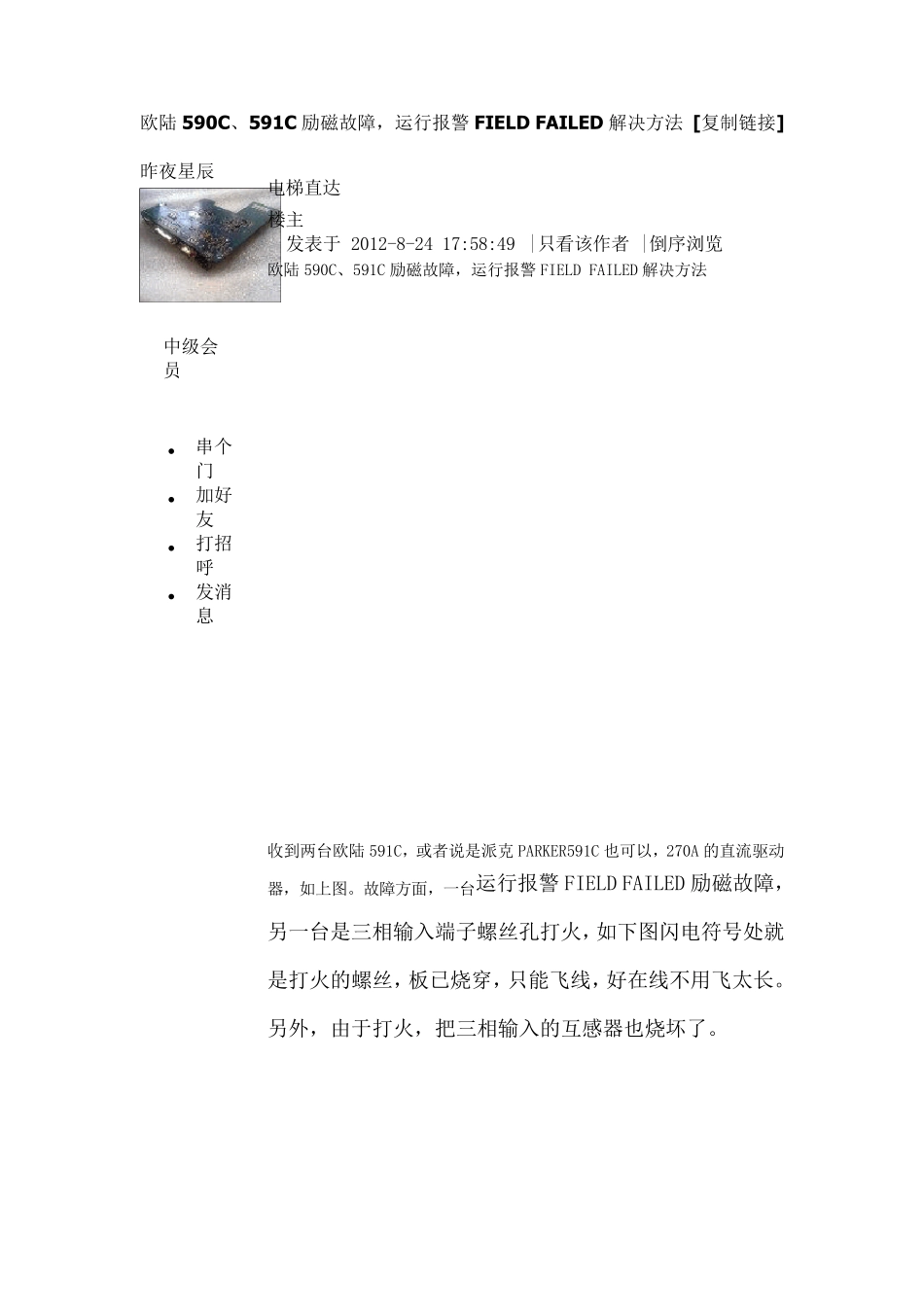

欧陆590C、591C 励磁故障,运行报警 FIELD FAILED 解决方法 [复制链接] 昨夜星辰 中级会员 • 串个门 • 加好友 • 打招呼 • 发消息 电梯直达 楼主 发表于 2012-8-24 17:58:49 |只看该作者 |倒序浏览 欧陆590C、591C 励磁故障,运行报警 FIELD FAILED 解决方法 收到两台欧陆591C,或者说是派克 PARKER591C 也可以,270A 的直流驱动器,如上图。故障方面,一台运行报警 FIELD FAILED 励磁故障,另一台是三相输入端子螺丝孔打火,如下图闪电符号处就是打火的螺丝,板已烧穿,只能飞线,好在线不用飞太长。另外,由于打火,把三相输入的互感器也烧坏了。 上面打火的机子也没什么好修的,查一下保险没烧,量了一下电枢的三个可控硅也正常,励磁模块正常后,看来问题不是很大,就是互感器可能有点难找,找了几家,最后买到一个,其型号分两行写开,上面写BE1624 9810 下面标CO388100。由于找了好几家,确定其型号为CO388100,或者你对卖家说买一个590C——270A 用的三相输入互感器,如果对方比较熟悉很容易就找到相同的,不过,还是那句话,不太好找,也不太好绕。 有现成的主板就换一下主板,试了一下,还是报励磁 故 障 。 确 定 下 面 的 驱 动 板 故 障 。 如 下 图 上 方 两 个 白 色 的变 压 器 就 是 励 磁 驱 动 变 压 器 , 前 后 量 了 一 下 相 关 的 驱 动 电路 , 也 是 没 有 问 题 的 。 由 于 励 磁 方 面 , 印 象 中 是 用 斩 波 调压 的 , 好 像 还 有 一 组 检 测 三 相 输 入 检 测 相 位 的 电 路 , 好 像就 是 由 下 图 中 的 LM324 和 339 完 成 , 具 体 是 哪 一 个 , 手 头有 点 别 的 活 要 在 急 , 没 时 间 画 电 路 图 , 就 顺 手 换 一 下 324和 339, 故 障 消 除 。 由 于 差 不 多 有 一 年 没 搞 欧 陆 了 , 所 以 好 多 曾 经 记 得 的 东 西 都 很 模 糊 了 。 在 抽屉 翻 出 个 欧 陆 的 接 线 排 ,这 类 端 子 排 我 们 之 前 都 是 做 好 的 ,具 体 接 线 如 下 图 。,电 位 器 是 10K10 圈 。 由 于 上 一 次 试 机 时 , 试 的 是 590P 的 机 子 , 他 有 双 方 向 转动 , 当 时 把 电 位 ...
