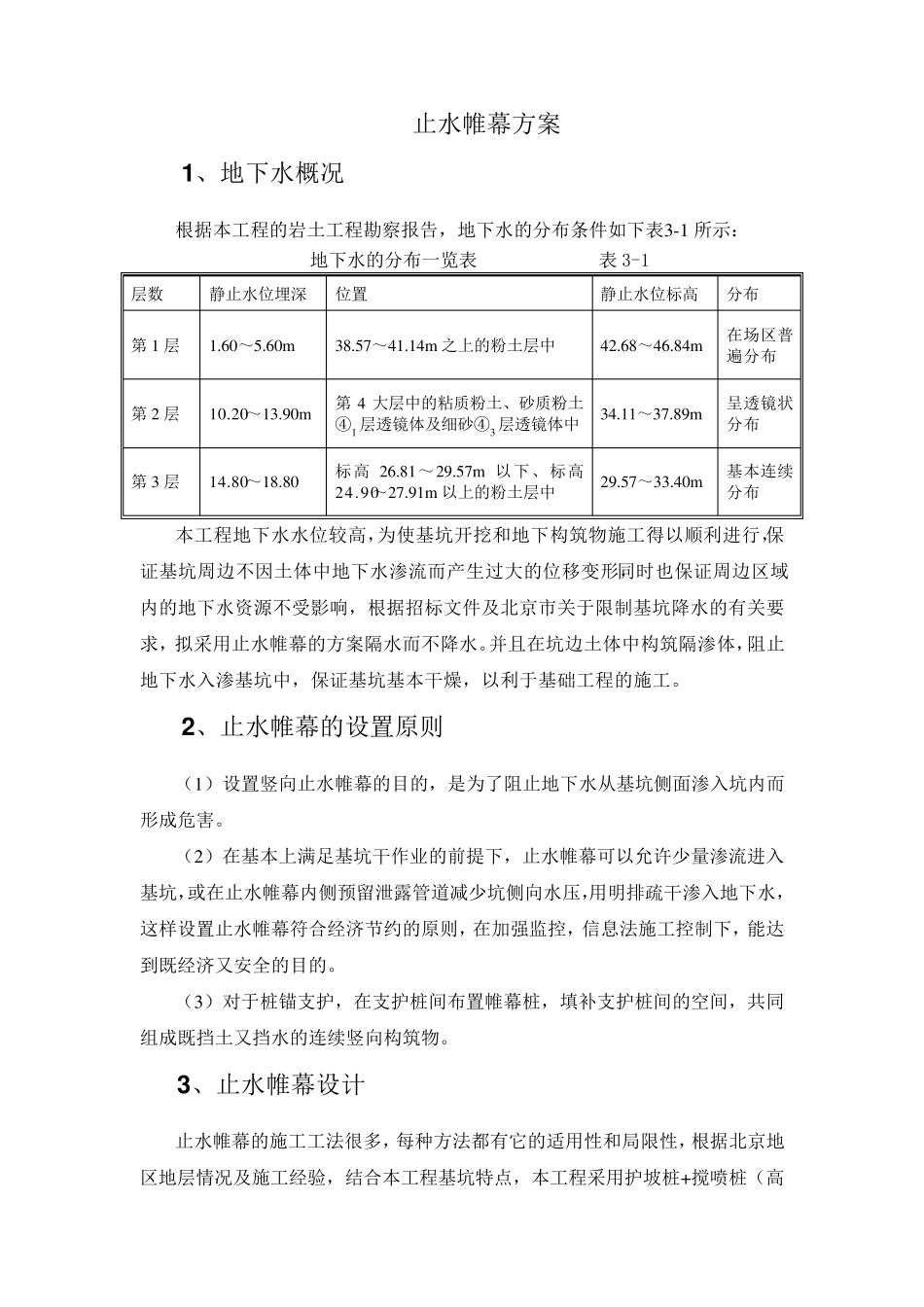

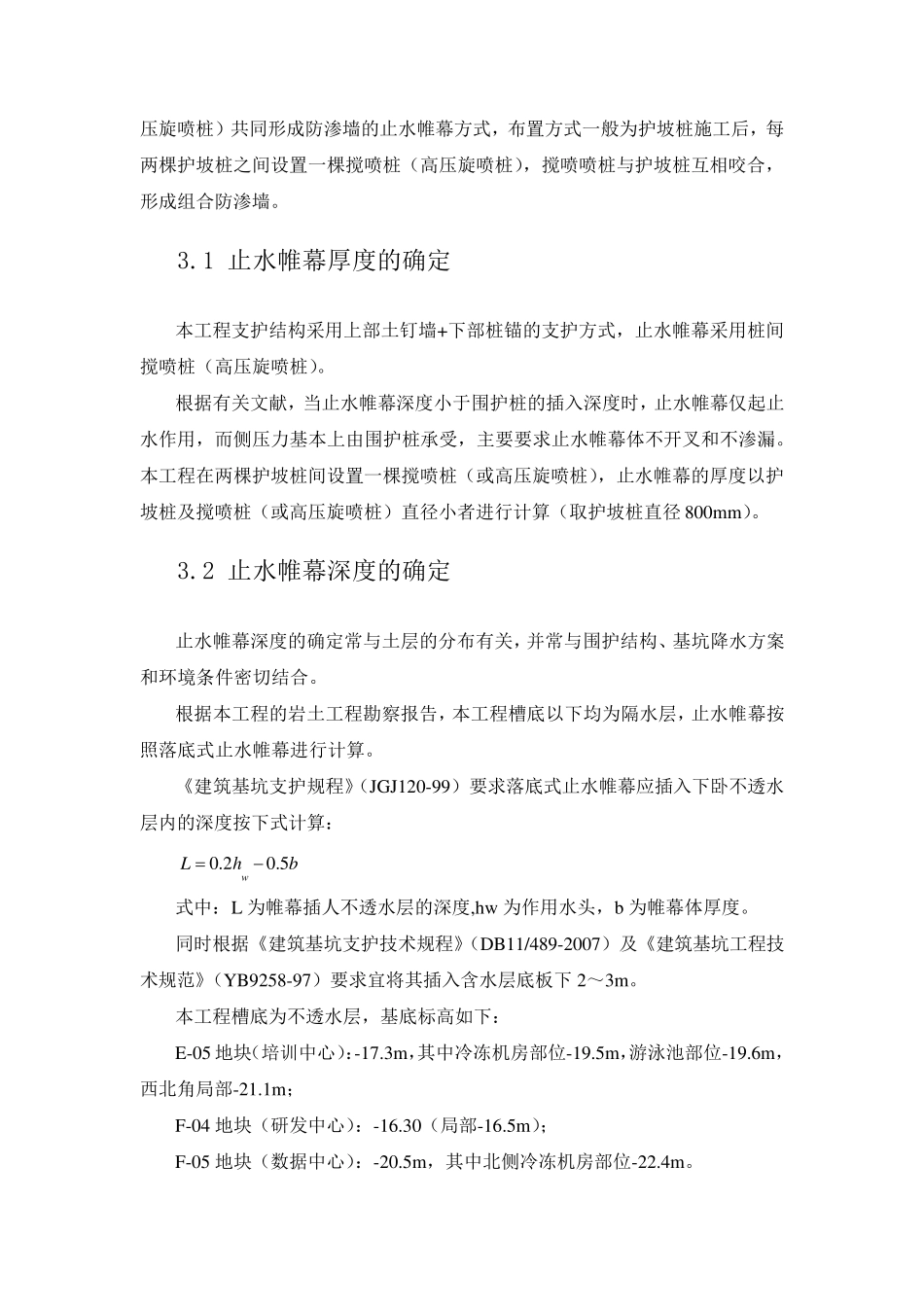

止水帷幕方案 1 、地下水概况 根据本工程的岩土工程勘察报告，地下水的分布条件如下表3-1 所示： 地下水的分布一览表 表3-1 层数 静止水位埋深 位置 静止水位标高 分布 第1 层 1.60～5.60m 38.57～41.14m 之上的粉土层中 42.68～46.84m 在场区普遍分布 第2 层 10.20～13.90m 第4 大层中的粘质粉土、砂质粉土④1 层透镜体及细砂④3 层透镜体中 34.11～37.89m 呈透镜状分布 第3 层 14.80～18.80 标高26.81～29.57m以下、标高24.90～27.91m 以上的粉土层中 29.57～33.40m 基本连续分布 本工程地下水水位较高，为使基坑开挖和地下构筑物施工得以顺利进行，保证基坑周边不因土体中地下水渗流而产生过大的位移变形，同时也保证周边区域内的地下水资源不受影响，根据招标文件及北京市关于限制基坑降水的有关要求，拟采用止水帷幕的方案隔水而不降水。并且在坑边土体中构筑隔渗体，阻止地下水入渗基坑中，保证基坑基本干燥，以利于基础工程的施工。 2 、止水帷幕的设置原则 （1）设置竖向止水帷幕的目的，是为了阻止地下水从基坑侧面渗入坑内而形成危害。 （2）在基本上满足基坑干作业的前提下，止水帷幕可以允 许 少 量 渗流进入基坑，或 在止水帷幕内侧预 留 泄 露 管 道 减 少 坑侧向水压 ，用明 排 疏 干渗入地下水，这 样 设置止水帷幕符 合 经 济 节 约 的原则，在加 强 监 控 ，信 息 法 施工控 制下，能 达到 既 经 济 又 安 全 的目的。 （3）对 于桩 锚 支 护 ，在支 护 桩 间 布置帷幕桩 ，填 补 支 护 桩 间 的空 间 ，共 同组 成既 挡 土又 挡 水的连续竖向构筑物。 3 、止水帷幕设计 止水帷幕的施工工法 很 多 ，每 种 方法 都 有它 的适 用性 和局 限性 ，根据北京地区地层情 况及施工经 验 ，结 合 本工程基坑特 点 ，本工程采用护 坡 桩 +搅 喷 桩 （高压旋喷桩）共同形成防渗墙的止水帷幕方式，布置方式一般为护坡桩施工后，每两棵护坡桩之间设置一棵搅喷桩（高压旋喷桩），搅喷喷桩与护坡桩互相咬合，形成组合防渗墙。 3.1 止水帷幕厚度的确定 本工程支护结构采用上部土钉墙+下部桩锚的支护方式，止水帷幕采用桩间搅喷桩（高压旋喷桩）。 根据有关文献，当止水帷幕深度小于围护桩的插入深度时，止水帷幕仅起止水作用，而侧压力基本上由围护桩承受，主要要求止水帷幕体不开叉和不渗漏。本工...
