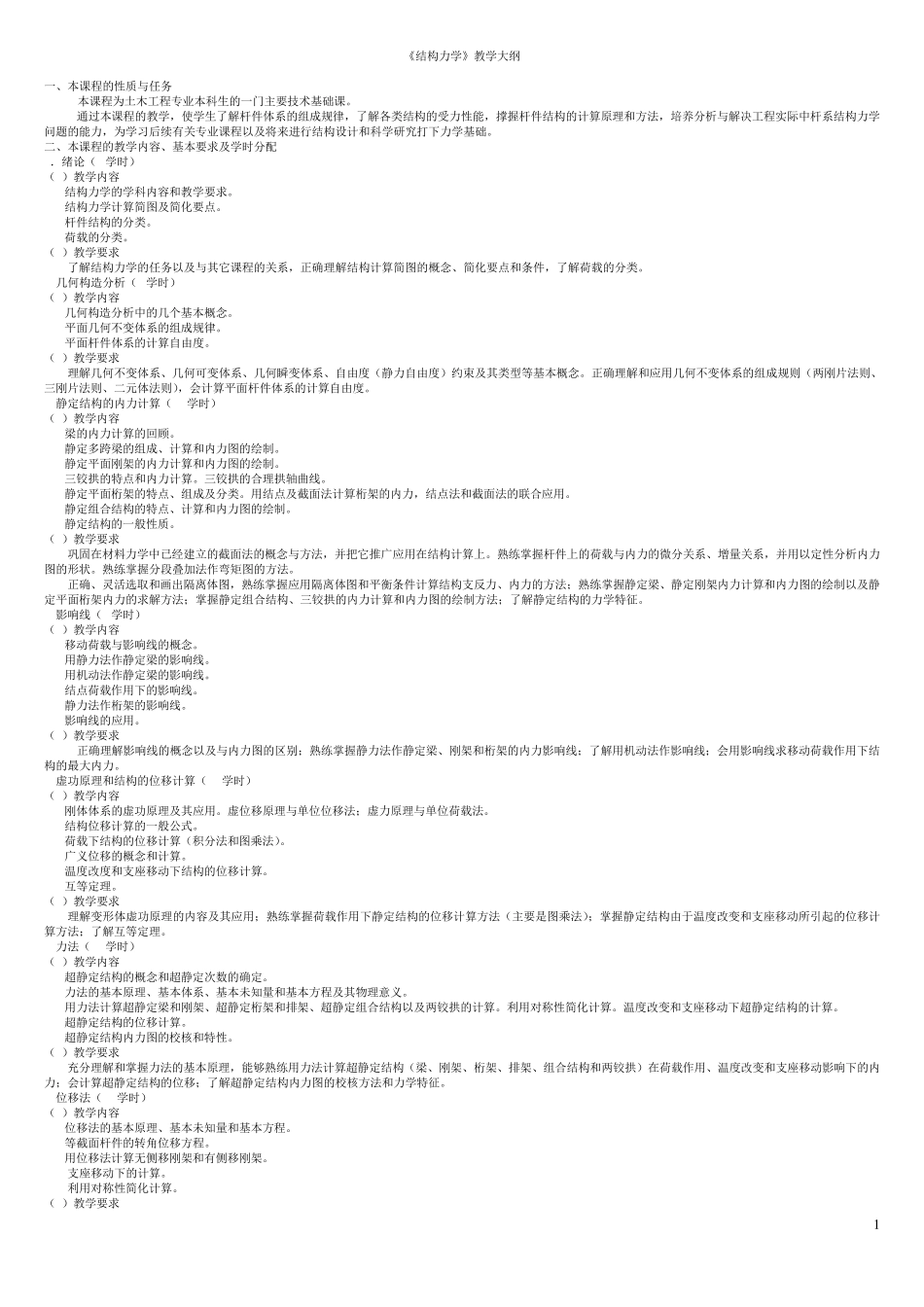

1 《结构力学》教学大纲 一、本课程的性质与任务 本课程为土木工程专业本科生的一门主要技术基础课。 通过本课程的教学,使学生了解杆件体系的组成规律,了解各类结构的受力性能,撑握杆件结构的计算原理和方法,培养分析与解决工程实际中杆系结构力学问题的能力,为学习后续有关专业课程以及将来进行结构设计和科学研究打下力学基础。 二、本课程的教学内容、基本要求及学时分配 1.绪论(4学时) (1)教学内容 1.1结构力学的学科内容和教学要求。 1.2结构力学计算简图及简化要点。 1.3杆件结构的分类。 1.4荷载的分类。 (2)教学要求 了解结构力学的任务以及与其它课程的关系,正确理解结构计算简图的概念、简化要点和条件,了解荷载的分类。 2.几何构造分析(6学时) (1)教学内容 2.1几何构造分析中的几个基本概念。 2.2平面几何不变体系的组成规律。 2.3平面杆件体系的计算自由度。 (2)教学要求 理解几何不变体系、几何可变体系、几何瞬变体系、自由度(静力自由度)约束及其类型等基本概念。正确理解和应用几何不变体系的组成规则(两刚片法则、三刚片法则、二元体法则),会计算平面杆件体系的计算自由度。 3.静定结构的内力计算(14学时) (1)教学内容 3.1梁的内力计算的回顾。 3.2静定多跨梁的组成、计算和内力图的绘制。 3.3静定平面刚架的内力计算和内力图的绘制。 3.4三铰拱的特点和内力计算。三铰拱的合理拱轴曲线。 3.5静定平面桁架的特点、组成及分类。用结点及截面法计算桁架的内力,结点法和截面法的联合应用。 3.6静定组合结构的特点、计算和内力图的绘制。 3.7静定结构的一般性质。 (2)教学要求 巩固在材料力学中已经建立的截面法的概念与方法,并把它推广应用在结构计算上。熟练掌握杆件上的荷载与内力的微分关系、增量关系,并用以定性分析内力图的形状。熟练掌握分段叠加法作弯矩图的方法。 正确、灵活选取和画出隔离体图,熟练掌握应用隔离体图和平衡条件计算结构支反力、内力的方法;熟练掌握静定梁、静定刚架内力计算和内力图的绘制以及静定平面桁架内力的求解方法;掌握静定组合结构、三铰拱的内力计算和内力图的绘制方法;了解静定结构的力学特征。 4.影响线(8学时) (1)教学内容 4.1移动荷载与影响线的概念。 4.2用静力法作静定梁的影响线。 4.3用机动法作静定梁的影响线。 4.4结点荷载作用下的影响线。 4.5静力法作桁架的影响线。 4.6影响线的应用。 (2)教学...
