比亚迪F3电器原厂资料及电路图(带书签)

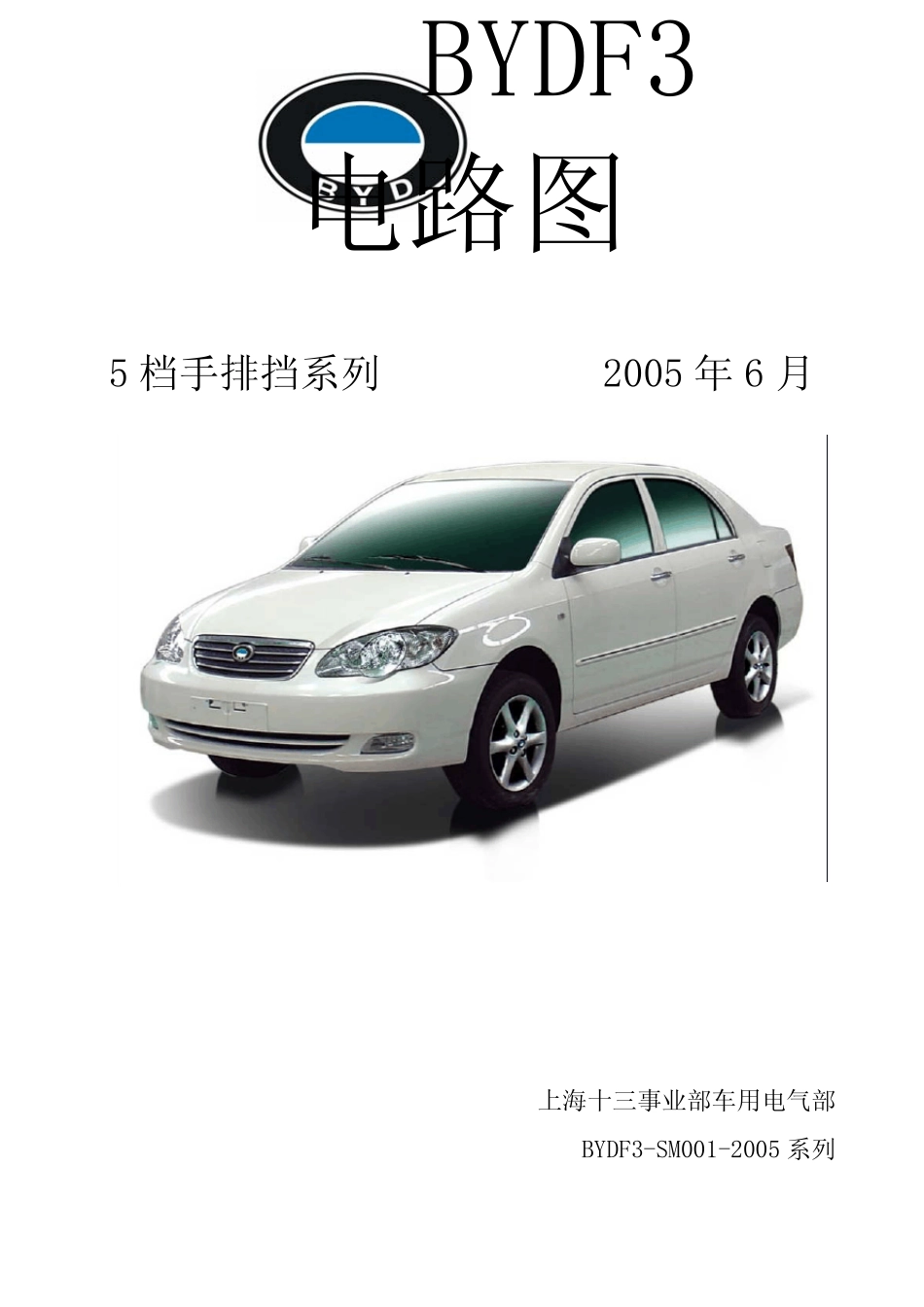

比亚迪F3电器原厂资料及电路图(带书签)_第1页
1/51

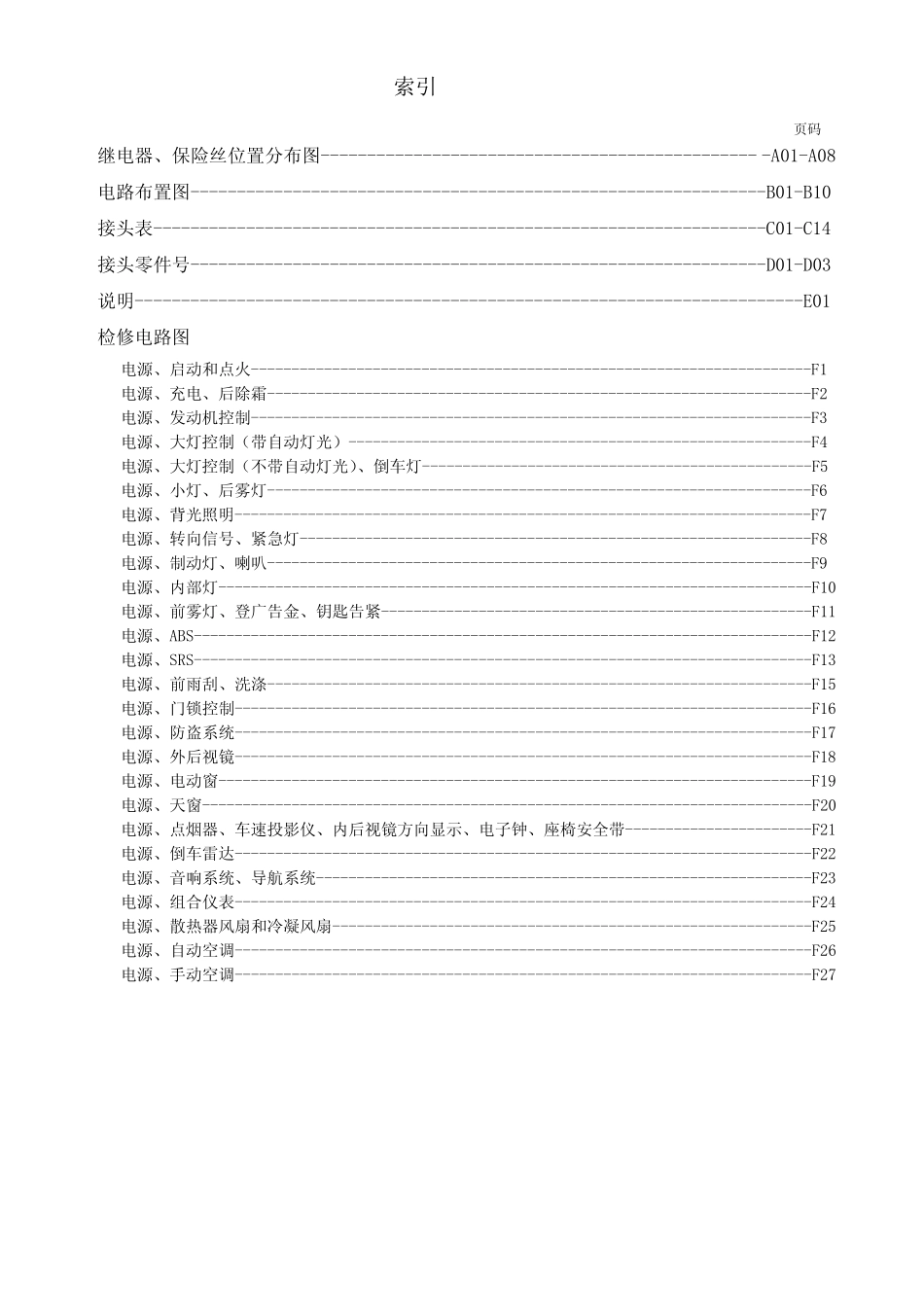

比亚迪F3电器原厂资料及电路图(带书签)_第2页
2/51
比亚迪F3电器原厂资料及电路图(带书签)_第3页
3/51
BYDF3 电路图 5 档手排挡系列 2005 年6 月 上海十三事业部车用电气部 BYDF3-SM001-2005 系列 索引 页码 继电器、保险丝位置分布图----------------------------------------------- -A01-A08 电路布置图--------------------------------------------------------------B01-B10 接头表------------------------------------------------------------------C01-C14 接头零件号--------------------------------------------------------------D01-D03 说明------------------------------------------------------------------------E01 检修电路图 电源、启动和点火---------------------------------------------------------------------F1 电源、充电、后除霜-------------------------------------------------------------------F2 电源、发动机控制---------------------------------------------------------------------F3 电源、大灯控制(带自动灯光)---------------------------------------------------------F4 电源、大灯控制(不带自动灯光)、倒车灯------------------------------------------------F5 电源、小灯、后雾灯-------------------------------------------------------------------F6 电源、背光照明-----------------------------------------------------------------------F7 电源、转向信号、紧急灯---------------------------------------------------------------F8 电源、制动灯、喇叭-------------------------------------------------------------------F9 电源、内部灯-------------------------------------------------------------------------F10 电源、前雾灯、登广告金、钥匙告紧-----------------------------------------------------F11 电源、ABS----------------------------------------------------------------------------F12 电源、SRS----------------------------------------------------------------------------F13 电源、前雨刮、洗涤-------------------------------------------------------------------F15 电源、门锁控制-----------------------------------------------------------------------F16 电源、防盗系统-----------------------------------------------------------------------F17 电源、外后视镜-----------------------...
