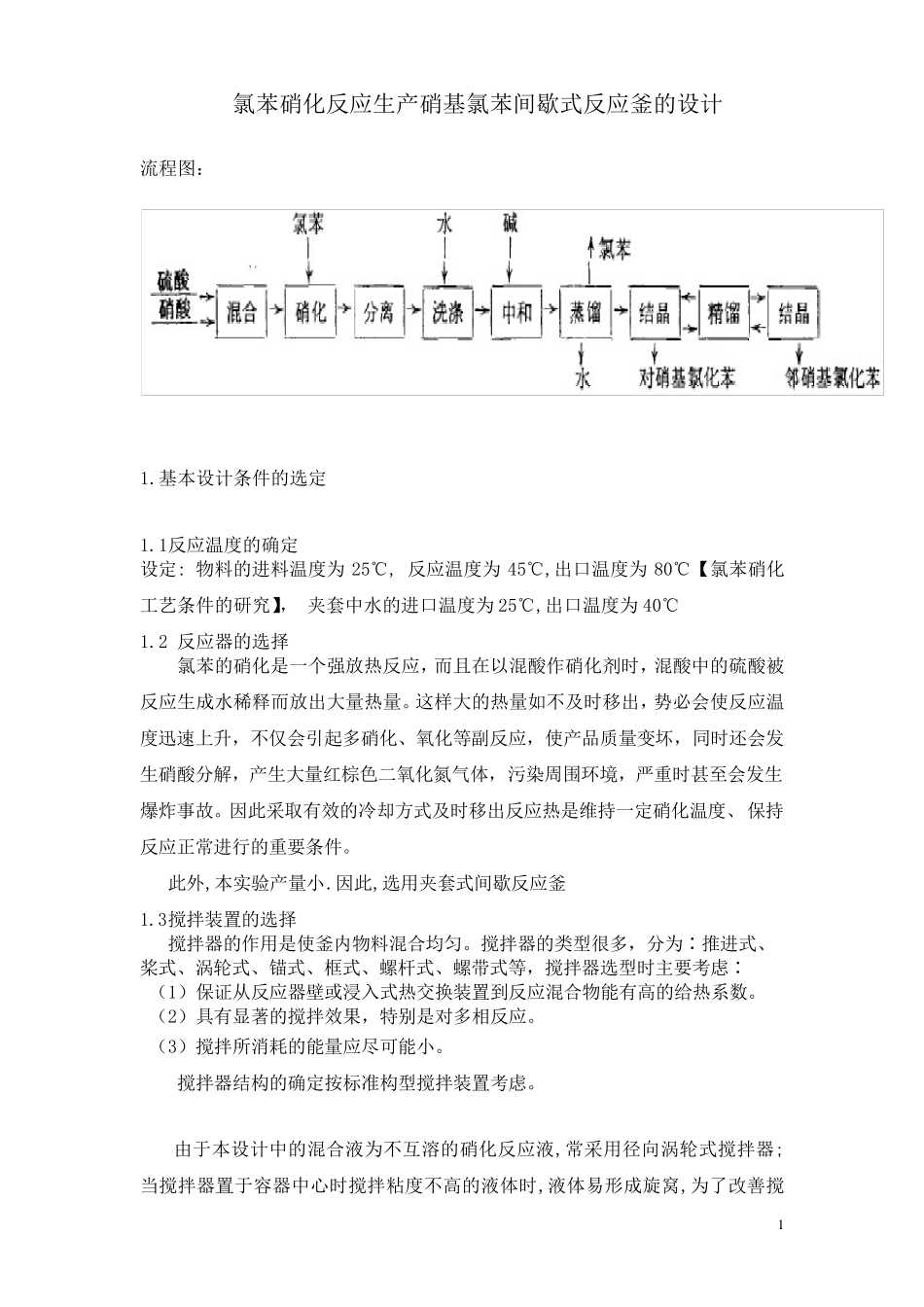

1 氯苯硝化反应生产硝基氯苯间歇式反应釜的设计 流程图： 1.基本设计条件的选定 1.1反应温度的确定 设定: 物料的进料温度为25℃, 反应温度为45℃,出口温度为80℃【氯苯硝化工艺条件的研究】， 夹套中水的进口温度为25℃,出口温度为40℃ 1.2 反应器的选择 氯苯的硝化是一个强放热反应，而且在以混酸作硝化剂时，混酸中的硫酸被反应生成水稀释而放出大量热量。这样大的热量如不及时移出，势必会使反应温度迅速上升，不仅会引起多硝化、氧化等副反应，使产品质量变坏，同时还会发生硝酸分解，产生大量红棕色二氧化氮气体，污染周围环境，严重时甚至会发生爆炸事故。因此采取有效的冷却方式及时移出反应热是维持一定硝化温度、保持反应正常进行的重要条件。 此外,本实验产量小.因此,选用夹套式间歇反应釜 1.3搅拌装置的选择 搅拌器的作用是使釜内物料混合均匀。搅拌器的类型很多，分为∶推进式、桨式、涡轮式、锚 式、框 式、螺 杆 式、螺 带 式等，搅拌器选型时主 要考 虑 ∶ （ 1） 保证 从 反应器壁 或 浸 入 式热交 换 装置到 反应混合物能 有高 的给 热系 数 。 （ 2） 具 有显 著 的搅拌效果 ，特 别 是对 多相 反应。 （ 3） 搅拌所 消 耗 的能 量应尽 可 能 小。 搅拌器结 构 的确定按 标 准 构 型搅拌装置考 虑 。 由 于 本设计中的混合液 为不互 溶 的硝化反应液 ,常采用径 向 涡轮式搅拌器;当 搅拌器置于 容 器中心 时搅拌粘 度不高 的液 体时,液 体易 形 成旋 窝 ,为了 改 善 搅 2 拌效果,消除打旋,则在器内设挡板. 涡轮式搅拌器直径小,转速高,产生循环量大 反应釜的传动装置的选择 1、电动机的基本特性及选用 通常电动机与减速机配套供应，设计时可根据反应器应配电机功率、转速、安装形式及防爆要求，选择电动机及配套的减速机。 减速装置的选择 目前我国已颁布的标准釜用立式减速机，有摆线针齿行星减速机、两级齿轮减速机、三角皮带减速机和谐波减速机四种。 釜用立式搅拌机减速机外形及尺寸可查标准HG5-745-747-78 根据上表选择两级齿轮减速机型号为A-LC100-12-Ⅱ型 1.4换热装置的选择 氯苯的硝化是一个强放热反应，而且在以混酸作硝化剂时，混酸中的硫酸被反应生成水稀释而放出大量热量，氯苯在这样大的热量如不及时移出，势必会使反应温度迅速上升，不仅会引起多硝化、氧化等副反应，使产品质量变坏，同时还 会发 生...
