水平定向钻进施工方案

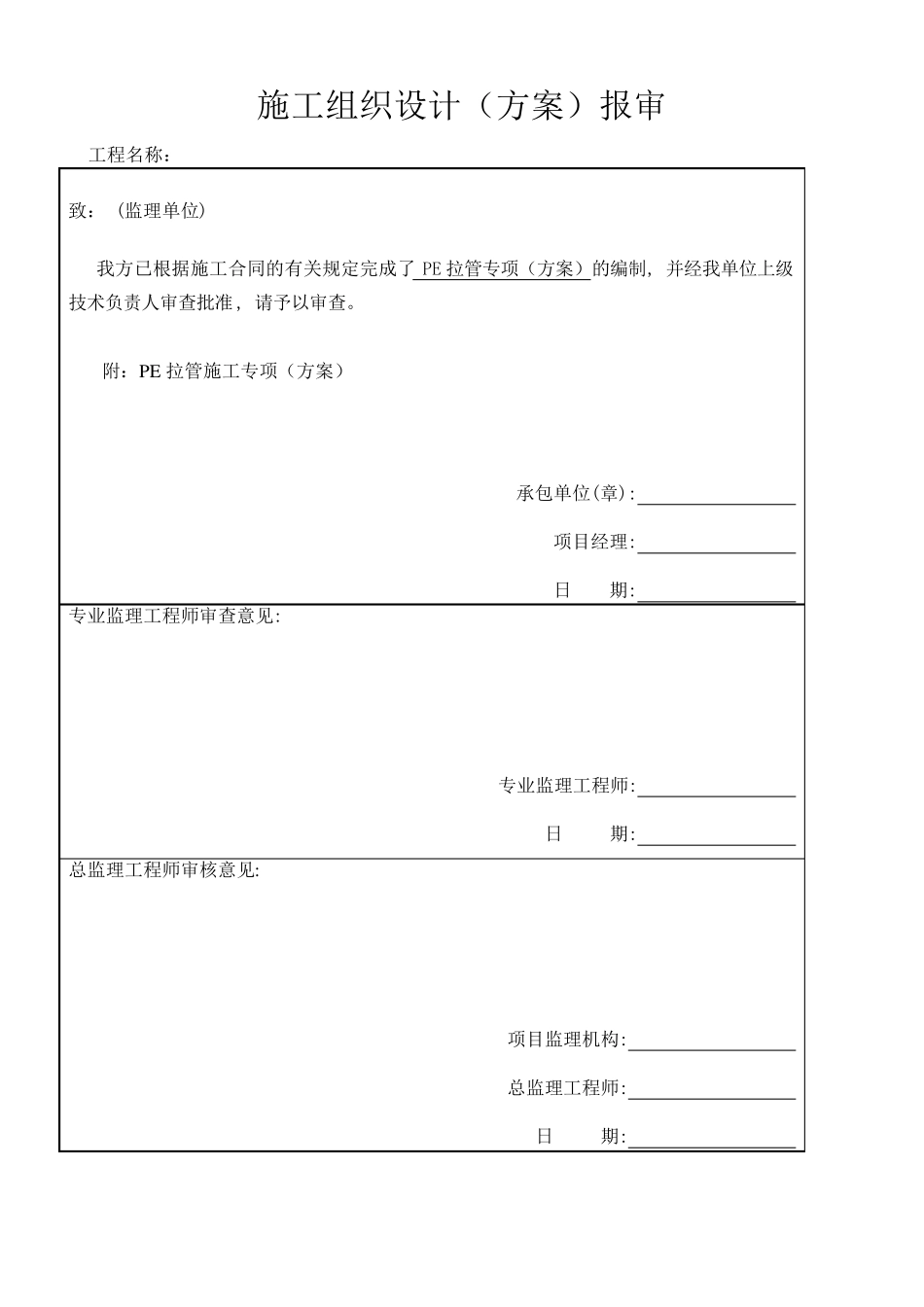

水平定向钻进施工方案_第1页
1/12

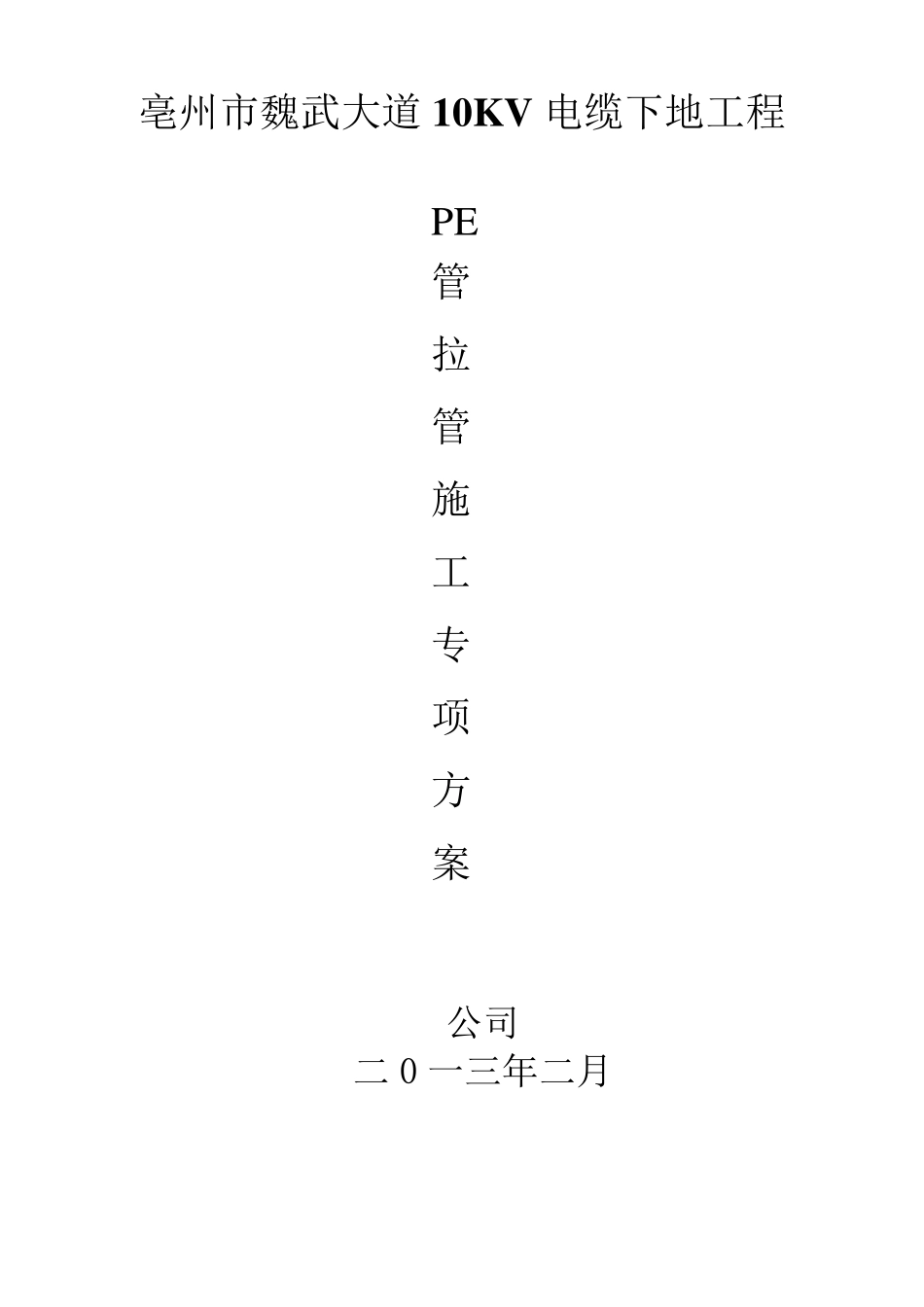

水平定向钻进施工方案_第2页
2/12

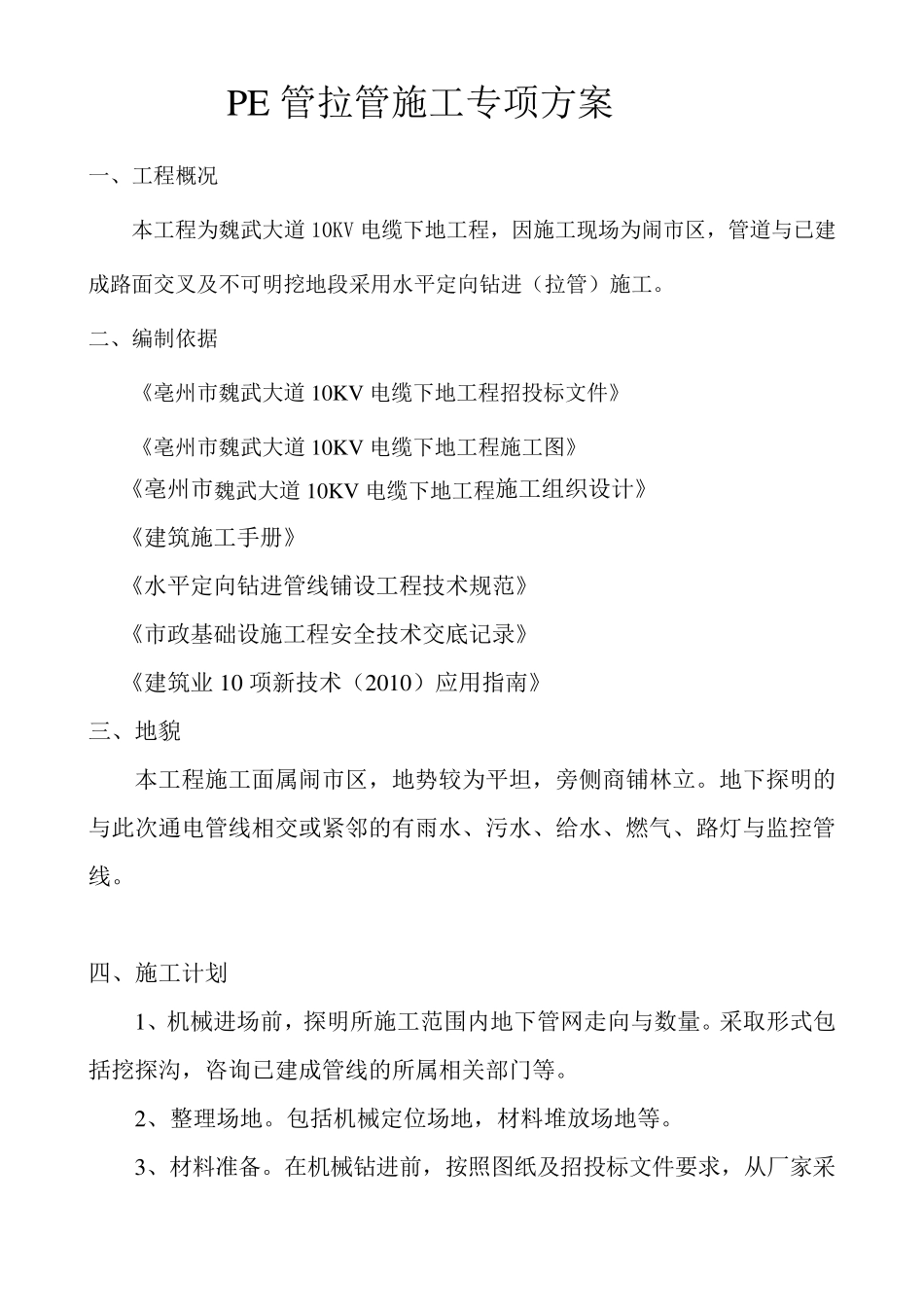

水平定向钻进施工方案_第3页
3/12
施工组织设计(方案)报审 工程名称: 致: (监理单位) 我方已根据施工合同的有关规定完成了 PE 拉管专项(方案)的编制, 并经我单位上级技术负责人审查批准, 请予以审查。 附:PE 拉管施工专项(方案) 承包单位(章): 项目经理: 日 期: 专业监理工程师审查意见: 专业监理工程师: 日 期: 总监理工程师审核意见: 项目监理机构: 总监理工程师: 日 期: 亳州市魏武大道10KV 电缆下地工程 PE 管 拉 管 施 工 专 项 方 案 公司 二0 一三年二月 PE 管拉管施工专项方案 一、工程概况 本工程为魏武大道 10KV 电缆下地工程,因施工现场为闹市区,管道与已建成路面交叉及不可明挖地段采用水平定向钻进(拉管)施工。 二、编制依据 《亳州市魏武大道 10KV 电缆下地工程招投标文件》 《亳州市魏武大道 10KV 电缆下地工程施工图》 《亳州市魏武大道 10KV 电缆下地工程施工组织设计》 《建筑施工手册》 《水平定向钻进管线铺设工程技术规范》 《市政基础设施工程安全技术交底记录》 《建筑业 10 项新技术(2010)应用指南》 三、地貌 本工程施工面属闹市区,地势较为平坦,旁侧商铺林立。地下探明的与此次通电管线相交或紧邻的有雨水、污水、给水、燃气、路灯与监控管线。 四、施工计划 1、机械进场前,探明所施工范围内地下管网走向与数量。采取形式包括挖探沟,咨询已建成管线的所属相关部门等。 2、整理场地。包括机械定位场地,材料堆放场地等。 3、材料准备。在机械钻进前,按照 图纸 及招投标文件要 求 ,从 厂 家 采 购相应规格的管材及配件,管材进场按一定比例和批次由监理见证复检。 4、机械准备。拉管机及其它小型机具进场投入使用前要进行功能调试,达到施工要求方可正式使用。 机械类别 机械型号 机械数量 发电机 QJ3800B 5 台 水平定向钻机 XZ320 2 台 XZ320D 2 台 GD380B-L 1 台 焊机 4 台 潜水泵 3 寸出口 5 台 配套工程车 3 台 泥浆泵 5 台 对讲机 6 对 地下管线探测系统 RD4000 RD8000 2 套 定向钻进导向系统 5 套 5、劳动力准备: 类别 人数 备注 管理人员 5 人 项目部专职人员及班组长 钻机操作员 10 人 钻机五台 焊 工 12 人 PE 管 口 对 接 拉 管 普 工 30 人 机 械 检 修 工 5 人 五 、 方 案 内 容 1、 平 面 控 制 放 线 平 面 控 制 及 放 线 , 依 ...
