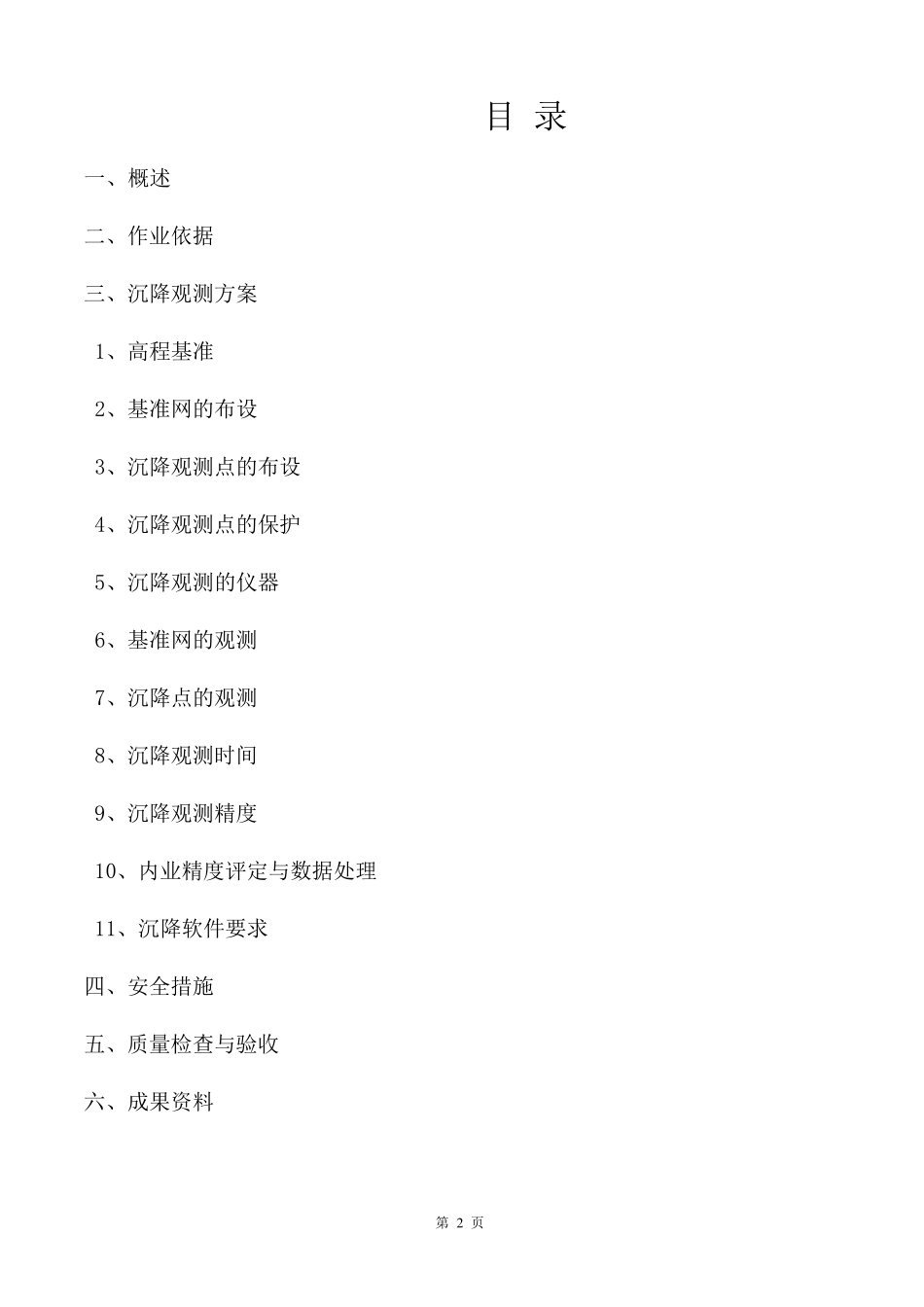

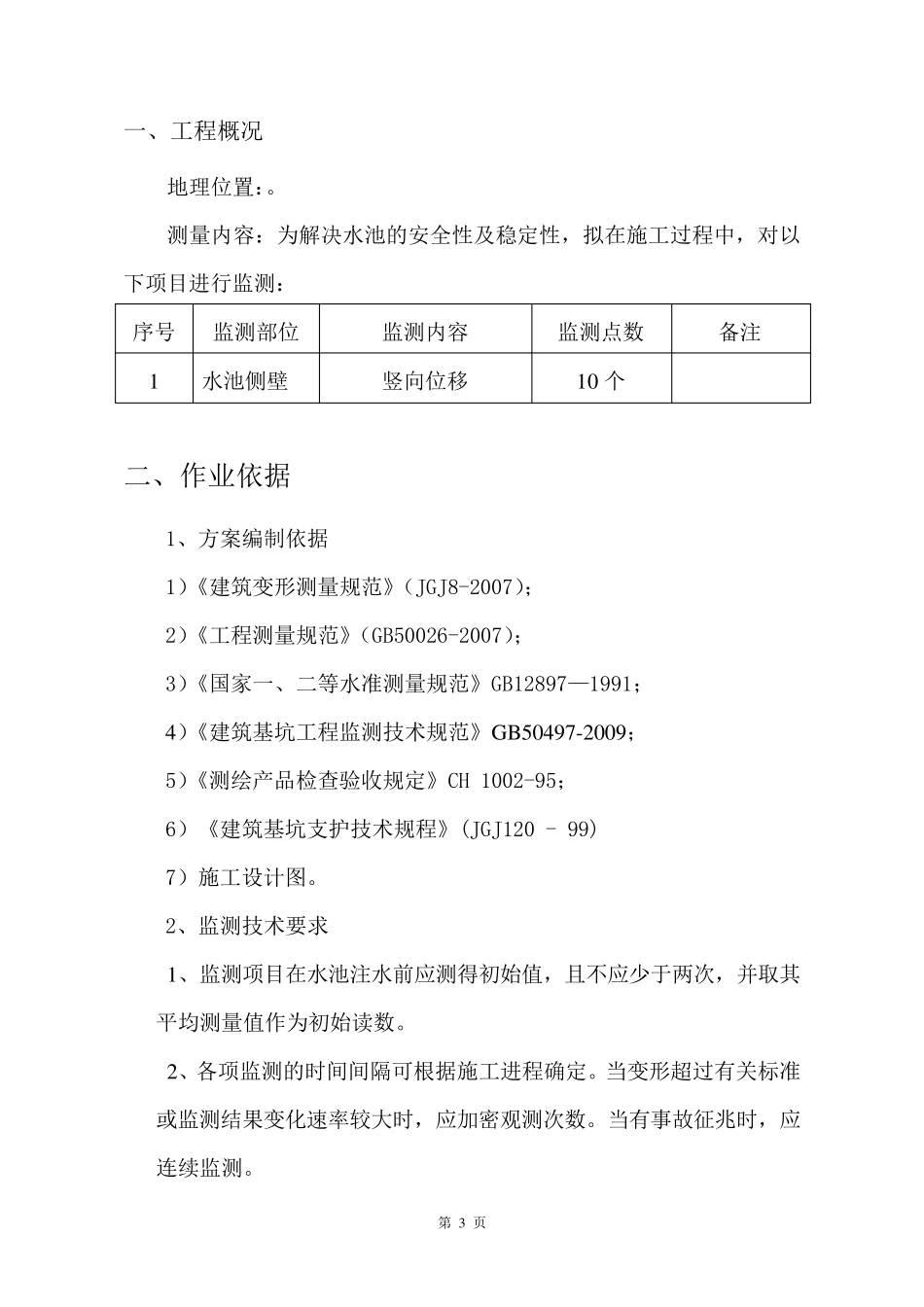

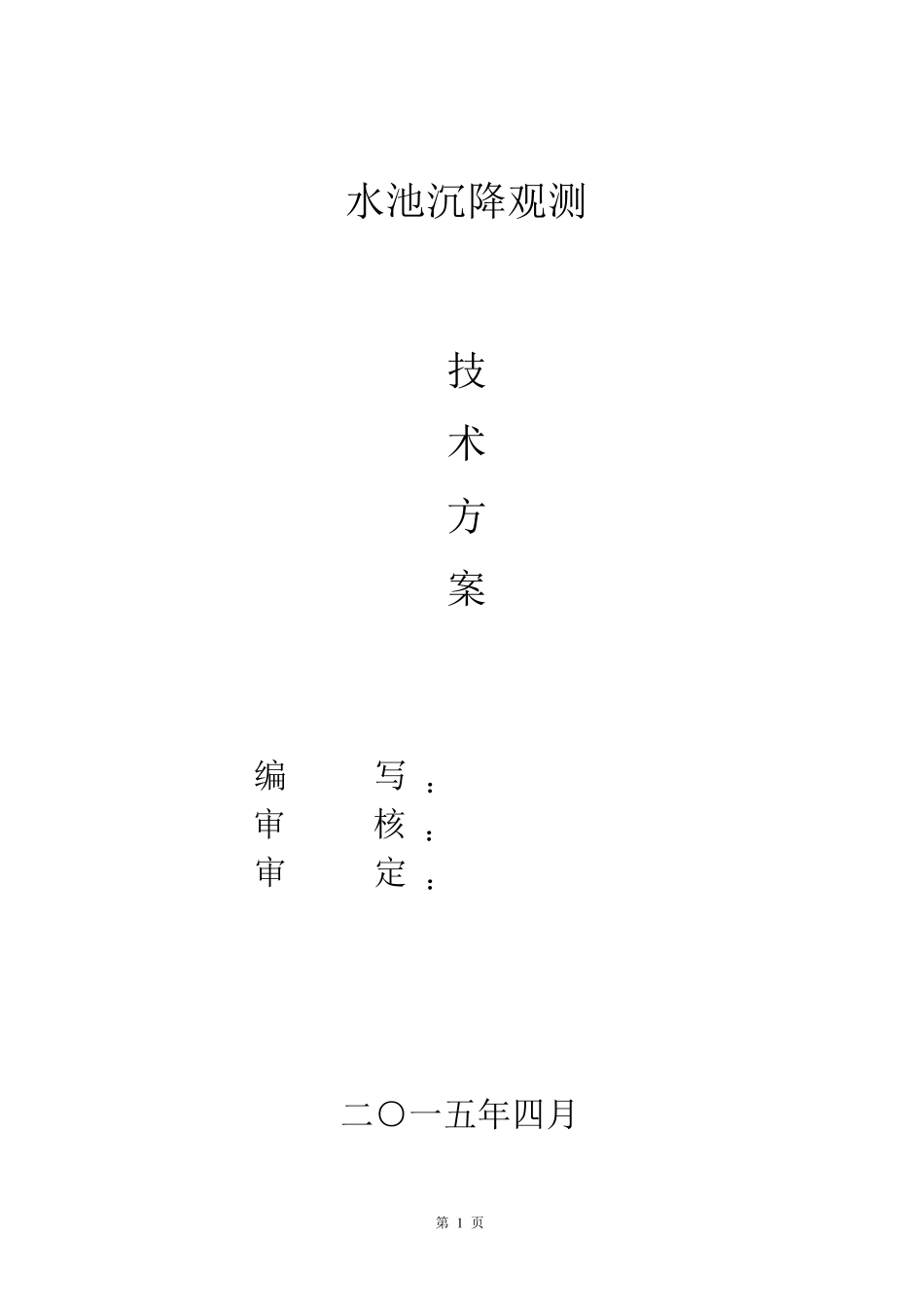

第 1 页 水池沉降观测 技 术 方 案 编 写 ： 审 核 ： 审 定 ： 二○一五年四月 第 2 页 目 录 一、概述 二、作业依据 三、沉降观测方案 1、高程基准 2、基准网的布设 3、沉降观测点的布设 4、沉降观测点的保护 5、沉降观测的仪器 6、基准网的观测 7、沉降点的观测 8、沉降观测时间 9、沉降观测精度 10、内业精度评定与数据处理 11、沉降软件要求 四、安全措施 五、质量检查与验收 六、成果资料 第 3 页 一、工程概况 地理位置：。 测量内容：为解决水池的安全性及稳定性，拟在施工过程中，对以下项目进行监测： 序号 监测部位 监测内容 监测点数 备注 1 水池侧壁 竖向位移 10 个 二、作业依据 1、方案编制依据 1）《建筑变形测量规范》（JGJ8-2007）； 2）《工程测量规范》（GB50026-2007）； 3）《国家一、二等水准测量规范》GB12897—1991； 4）《建筑基坑工程监测技术规范》GB50497-2009； 5）《测绘产品检查验收规定》CH 1002-95； 6）《建筑基坑支护技术规程》(JGJ120 - 99) 7）施工设计图。 2、监测技术要求 1、监测项目在水池注水前应测得初始值，且不应少于两次，并取其平均测量值作为初始读数。 2、各项监测的时间间隔可根据施工进程确定。当变形超过有关标准或监测结果变化速率较大时，应加密观测次数。当有事故征兆时，应连续监测。 第 4 页 3、采用相同的观测方法和观测路线。 4、使用同一监测仪器和设备。 5、固定观测人员。 6、在基本相同的环境和条件下工作。 3、监测仪器 徕卡 DNA03 电子水准仪 精度指标：每公里往返测高程精度 0.3mm(采用铟钢尺) 三、水池沉降观测方案 1、高程基准 高程基准采用独立高程系统。 2、基准网的布设 根据对沉降观测点观测的需要及《建筑变形测量规范》的规定，结合现场实际情况，监控网拟布设成由 4 个基准点组成的一个环形的二等水准网，编号为 D1、D2、D3 和 D4，高程测量采用独立假设高程系统。材质：钢质标准件。基准点将设在变形影响范围以外便于长期保存的位置，基准点采用建筑物外固定物体上水准基点标石方式。墙柱式水准基点标石埋设在沉降稳定的建筑物上。其具体位置根据现场情况及《建筑变形测量规范》的有关要求进行布点。 3、沉降观测点的布设 建筑物沉降观测点的布设 根据设计及《建筑变形测量规范》的有关要求，在各构筑物能反映 第 5 页 变 形 特 征 的 位 置 ， 每 ...
