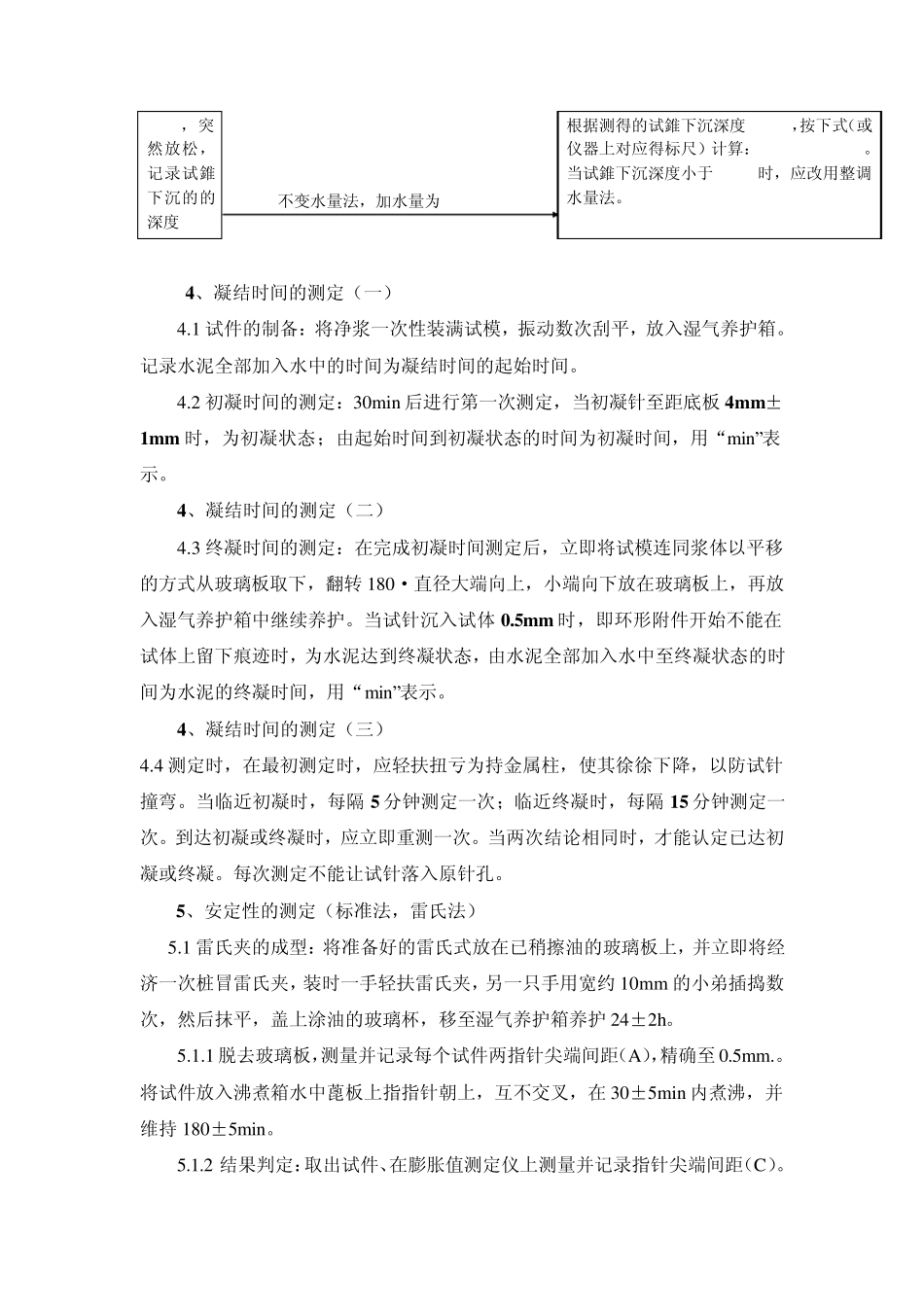

水泥标准稠度用水量、凝结时间、安定性检验方法 GB/T1346-2001 eqvISO9597:1989 1、试验条件 实验室温度为20℃±2℃，相对湿度应不低于 50％；水泥试样、拌和水、仪器和用具的温度应与实验室一致。湿气养护箱的温度为20℃±1℃，相对湿度应不低于 90％。 2、标准稠度用水量的测定（标准法，试杆法） 2.1水泥净浆的拌制 2.2 标准稠度用水量测定3、标准稠度用水量的测定（待用法，试锥法） 将试模和底板移至维卡仪试锥下，试杆降至和净浆表面接触，拧紧 螺 丝 以试錐下沉深度28mm±2mm的净浆为标准稠度净浆。其拌和水量为水泥标准稠度用水量（P），按水泥的质量百分比计。 调整水量法 将净浆装入已置于玻璃板上的试模中 用小 刀 插捣，轻轻振动数次，刮去多余的净浆 搅拌锅、搅 拌 叶片 先 用湿 布 擦过 先加入水 5-10s内加入水泥，500g 搅拌 120s，停 15s（将叶片和锅壁上的水泥刮入锅中），高速搅拌 120s 将试模和底板移至维卡仪试杆下，试杆降至和净浆表面接触，拧紧螺丝 1-2s，突然放松，以试杆沉入净浆并距底板6mm±1mm 的净浆为标准稠度净浆。其拌和水量为水泥标准稠度用水量（P），按水泥的质量百分比计。 1-2s，突然放松，记录试錐下沉的的深度 根据测得的试錐下沉深度S(mm)，按下式（或仪器上对应得标尺）计算：P=33.4-0.185S。当试錐下沉深度小于13mm时，应改用整调水量法。 不变水量法，加水量为142.5ml 4、凝结时间的测定（一） 4.1 试件的制备：将净浆一次性装满试模，振动数次刮平，放入湿气养护箱。记录水泥全部加入水中的时间为凝结时间的起始时间。 4.2 初凝时间的测定：30min后进行第一次测定，当初凝针至距底板4m m ±1m m 时，为初凝状态；由起始时间到初凝状态的时间为初凝时间，用“min”表示。 4、凝结时间的测定（二） 4.3 终凝时间的测定：在完成初凝时间测定后，立即将试模连同浆体以平移的方式从玻璃板取下，翻转 180·直径大端向上，小端向下放在玻璃板上，再放入湿气养护箱中继续养护。当试针沉入试体 0.5m m 时，即环形附件开始不能在试体上留下痕迹时，为水泥达到终凝状态，由水泥全部加入水中至终凝状态的时间为水泥的终凝时间，用“min”表示。 4、凝结时间的测定（三） 4.4 测定时，在最初测定时，应轻扶扭亏为持金属柱，使其徐徐下降，以防试针撞弯。当临近初凝时，每隔 5 分钟测定一次；临近终凝时，每隔 15 分钟测定一次。到达初凝或终凝时，应...
