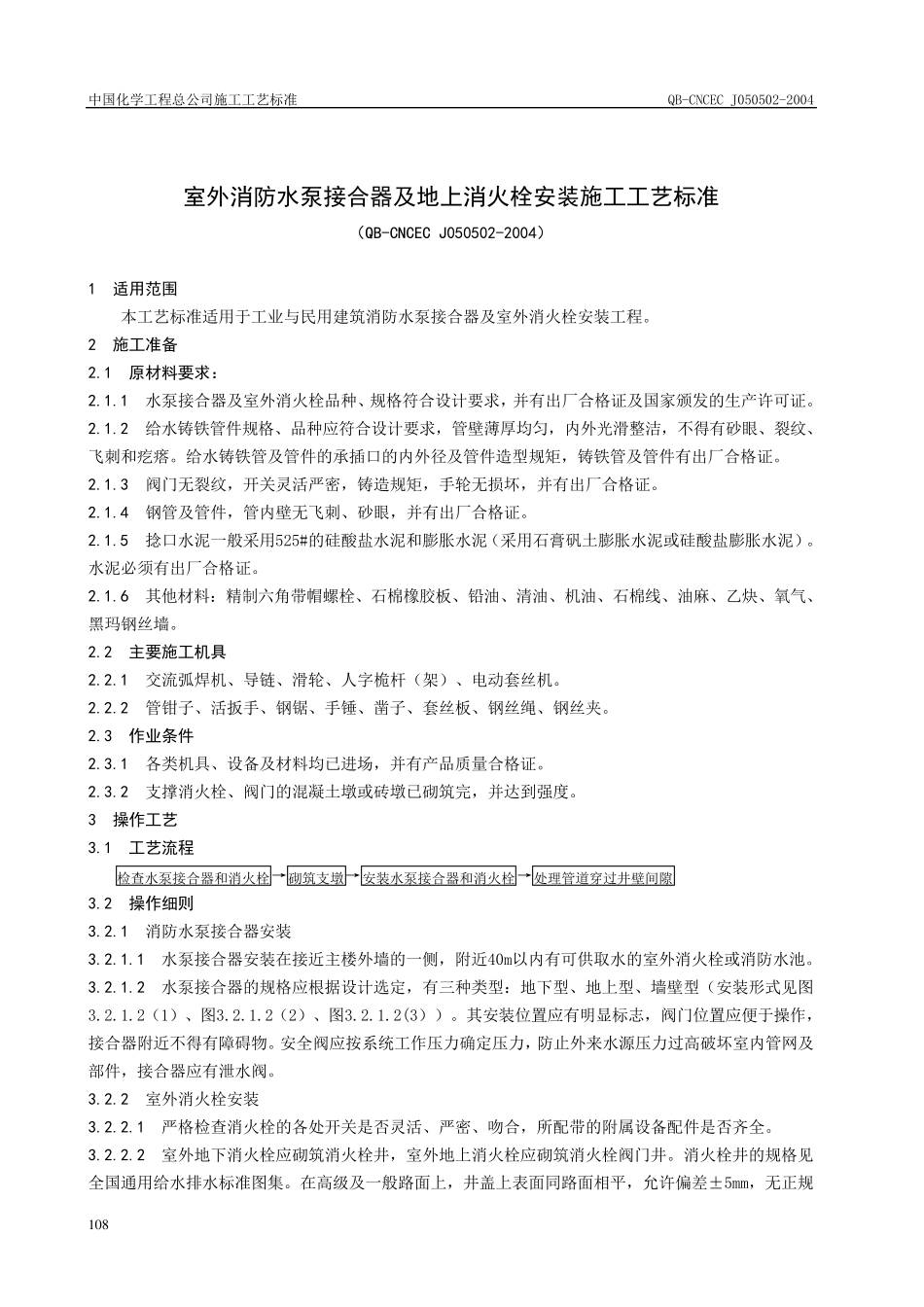

中 国 化 学 工 程 总 公 司 施 工 工 艺 标 准 QB-CNCEC J050502-2004 1 0 8 室外消防水泵接合器及地上消火栓安装施工工艺标准 (QB-CNCEC J050502-2004) 1 适用范围 本 工 艺 标 准 适 用 于 工 业 与 民 用 建 筑 消 防 水 泵 接 合 器 及 室 外 消 火 栓 安 装 工 程 。 2 施工准备 2.1 原材料要求: 2.1.1 水 泵 接 合 器 及 室 外 消 火 栓 品 种 、 规 格 符 合 设 计 要 求 , 并 有 出 厂 合 格 证 及 国 家 颁 发 的 生 产 许 可 证 。 2.1.2 给 水 铸 铁 管 件 规 格 、 品 种 应 符 合 设 计 要 求 , 管 壁 薄 厚 均 匀 , 内 外 光 滑 整 洁 , 不 得 有 砂 眼 、 裂 纹 、飞 刺 和 疙 瘩 。 给 水 铸 铁 管 及 管 件 的 承 插 口 的 内 外 径 及 管 件 造 型 规 矩 , 铸 铁 管 及 管 件 有 出 厂 合 格 证 。 2.1.3 阀 门 无 裂 纹 , 开 关 灵 活 严 密 , 铸 造 规 矩 , 手 轮 无 损 坏 , 并 有 出 厂 合 格 证 。 2.1.4 钢 管 及 管 件 , 管 内 壁 无 飞 刺 、 砂 眼 , 并 有 出 厂 合 格 证 。 2.1.5 捻 口 水 泥 一 般 采 用 525#的 硅 酸 盐 水 泥 和 膨 胀 水 泥 ( 采 用 石 膏 矾 土 膨 胀 水 泥 或 硅 酸 盐 膨 胀 水 泥 ) 。水 泥 必 须 有 出 厂 合 格 证 。 2.1.6 其他材料:精制六角带帽螺栓 、 石 棉橡胶板、 铅油、 清油、 机油、 石 棉线、 油麻、 乙炔、 氧气、黑玛钢 丝墙。 2.2 主要施工机具 2.2.1 交流弧焊机、 导链、 滑 轮 、 人字桅杆( 架) 、 电动套丝机。 2.2.2 管 钳子、 活 扳手 、 钢 锯、 手 锤、 凿子、 套丝板、 钢 丝绳、 钢 丝夹。 2.3 作业条件 2.3.1 各类机具、 设 备及 材料均 已进场, 并 有 产 品 质量合 格 证 。 2.3.2 支撑消 火 栓 、 阀 门 的 混凝土 墩或 砖墩已砌筑 完, 并 达到强度。 3 操作工艺 3.1 工艺流程 检查水 泵 接 合 器 和 消 火 栓 →砌筑 支墩→安 装 水 泵 接 合 器 和 消 火 栓 →处理管 道穿过井壁 间隙 3.2 操作细则 3.2.1...
