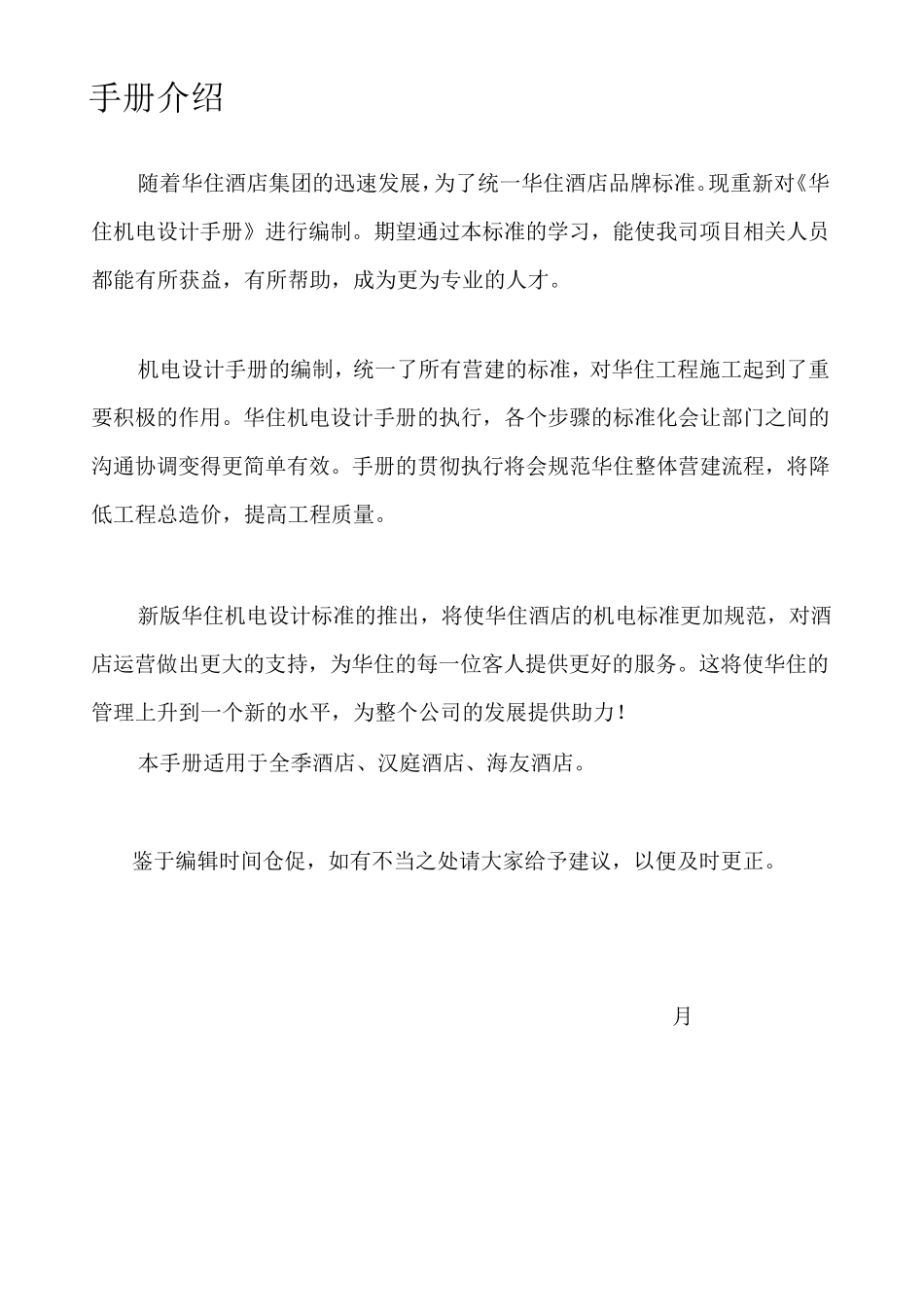

手册介绍 随着华住酒店集团的迅速发展,为了统一华住酒店品牌标准。现重新对《华住机电设计手册》进行编制。期望通过本标准的学习,能使我司项目相关人员都能有所获益,有所帮助,成为更为专业的人才。 机电设计手册的编制,统一了所有营建的标准,对华住工程施工起到了重要积极的作用。华住机电设计手册的执行,各个步骤的标准化会让部门之间的沟通协调变得更简单有效。手册的贯彻执行将会规范华住整体营建流程,将降低工程总造价,提高工程质量。 新版华住机电设计标准的推出,将使华住酒店的机电标准更加规范,对酒店运营做出更大的支持,为华住的每一位客人提供更好的服务。这将使华住的管理上升到一个新的水平,为整个公司的发展提供助力! 本手册适用于全季酒店、汉庭酒店、海友酒店。 鉴于编辑时间仓促,如有不当之处请大家给予建议,以便及时更正。 2014.3月 目录 一、 强电设计 1、 供配电系统设计要求 2、 照明系统要求 3、 动力系统要求 4、 备用电力要求 5、 走道、公共区域及辅助间相关要求 6、 厨房相关要求 7 、 其他 二、 弱电设计 1、 综合布线系统要求 2、 监控系统要求 3、机房布置相关要求 三、给排水 1、供水 1.1 用水量计算 1.2 供水方式 1.3 给水系统管道敷设方式 1.4 水泵配置 1.5 管材及配件 2、热水 2 .1 设计指标: 2 .2 供水方式: 2 .3 管道与配件: 3、排水 3.1排水系统形式 3.2排水管道 四、空调 1、采暖系统 1.1设计总负荷估算 1.2系统形式 1.3热源 1.4采暖房间暖气片数量计算 1.5散热器安装 1.6管材附件 1.7管道敷设 2、空调系统 2.1空调形式选择: 2.2分体空调计算 2.3分体空调室外机安装位置 2.4中央空调主机形式 2.5中央空调主机末端 3、暗房通风系统 3.1暗房新风系统设计原则 3.2暗房设计换气次数 3.3系统选择 3.4系统组成设备 五、消防系统 5.1消防供水系统 5.2防烟及排烟 5.3消防报警系统 六、 电梯 技术要求 强电系统 1. 供配电系统设计要求: A、变配电系统设计应完全遵照国家相应的规范和标准。需提供便捷的维修、保养和测试条件,设备的布置和配置要确保在故障情况下能用最短的时间恢复供电,保证停电倒电的高度灵活性。 B、楼宇高压供电为两路进线,且两路进线互为独立。两路高压电源均为常用电源互为备用,两路高压电源之间可通过联络开关进行相互切换。 C、高压变配电系统应装设可靠的联锁装置及闭锁装...
