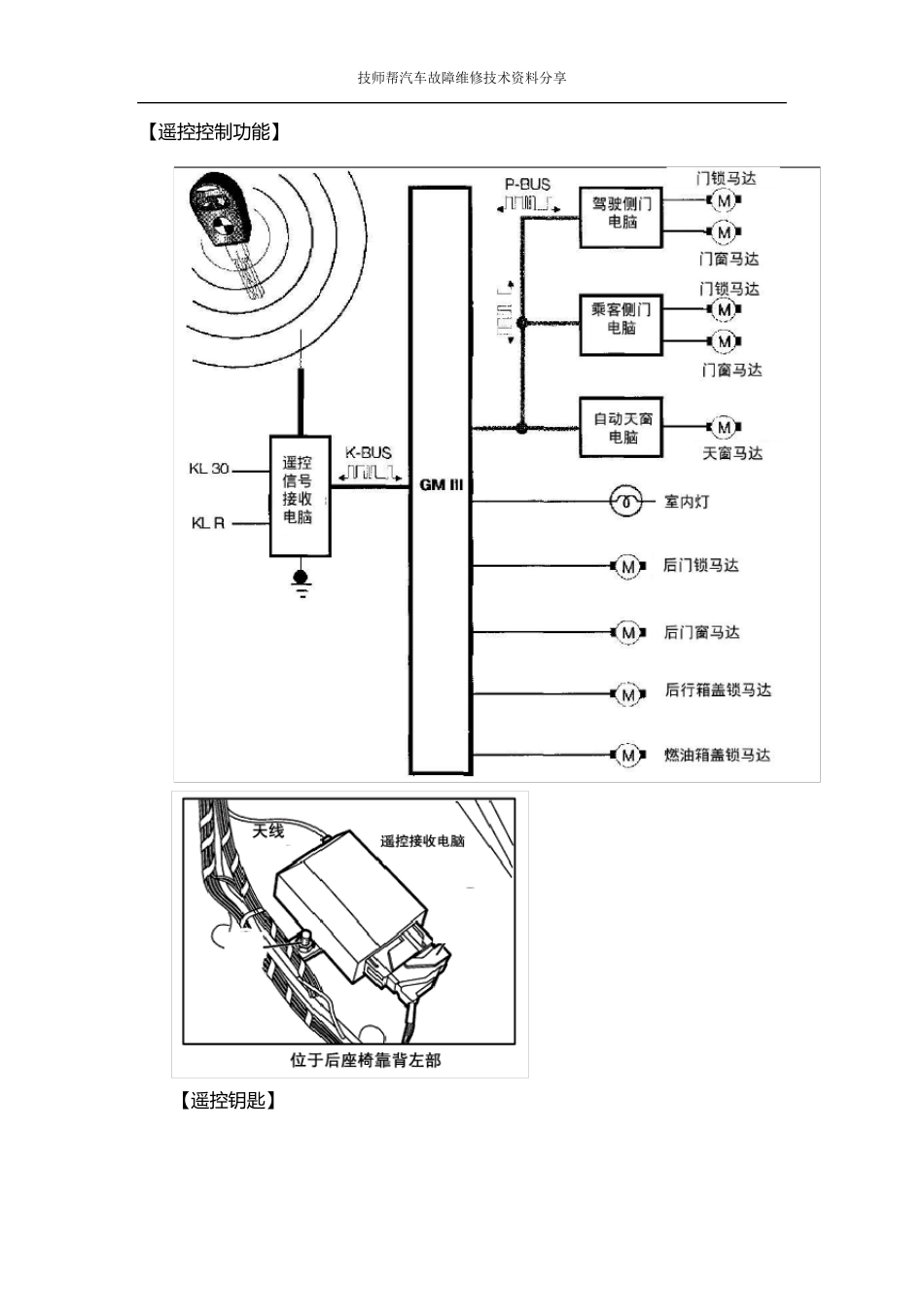

技师帮汽车故障维修技术资料分享 【 技 师 帮 】 汽 车 故 障 维 修 技 术 资 料 分 享 宝 马 车 身 控 制 技 术 及 电 路 图 详 解 一 、 宝 马 GMIII 车 身 电 脑功能 GMIII 车 身 电 脑控 制 遥控 中央门锁、电 动玻璃窗、天窗、电 动倒车 镜、自动雨刷、电 动座椅、动力转向、后尾箱控 制 、车 身 防盗、方向盘角度调整、室内灯、P-BUS传输等。 技师帮汽车故障维修技术资料分享 【遥控控制功能】 【遥控钥匙】 技师帮汽车故障维修技术资料分享 遥 控 器重设： 技师帮汽车故障维修技术资料分享 【中央门锁控制】 技师帮汽车故障维修技术资料分享 工 作流程技师帮汽车故障维修技术资料分享 【倒车镜控制】 技师帮汽车故障维修技术资料分享 【动力转向】 技师帮汽车故障维修技术资料分享 【电动记忆座椅】 技师帮汽车故障维修技术资料分享 【电动车窗】 技师帮汽车故障维修技术资料分享 【天窗控制】 技师帮汽车故障维修技术资料分享 技师帮汽车故障维修技术资料分享 技师帮汽车故障维修技术资料分享 二 、CAS 电脑控制技术 【组成】 CAS 控 制 单 元 CAS 控制单元直接连接在 K-CAN (车身 CAN) 上。[更多信息...] 点火开关 点火开关控制着点火开关的各个接线端子。 点火开关中安装了 4 个霍尔传感器。霍尔传感器可以读取总线端状态 【功能】 • 点火开关的总线端控制 • 便捷启动和电子防驶离装置遥控器 • 中控锁的中央控制 • 车窗升降机的中央控制 • 通过 K-CAN 为远程信息处理服务唤醒 MOST • 中央数据源和冗余数据存储 技师帮汽车故障维修技术资料分享 技师帮汽车故障维修技术资料分享 【 钥 匙 】 【 点 火 开 关 总 线 端 控 制 】 CAS 控 制 着 点 火 开 关 上 的 下 列 几 个 总 线 端 ： • · 总 线 端 Kl. R 为 了 降 低 休 眠 电 流 以 获 得 车 辆 的 起 动 功 能 ， CAS 自 动 关 闭 总 线 端 Kl.R。 驾 驶员 侧 车 门 关 闭 、且座位没有被占用时， 总 线 端 Kl. R 会在 30 分钟后断开 。 技师帮汽车故障维修技术资料分享 • · 总 线 端 Kl. 15 CAS 控 制 着 所 有 电 气 系 统 都 使 用 的 总 线 端 Kl. 15 (= 被 接 通 的 正 极 )。 • · 总 ...
