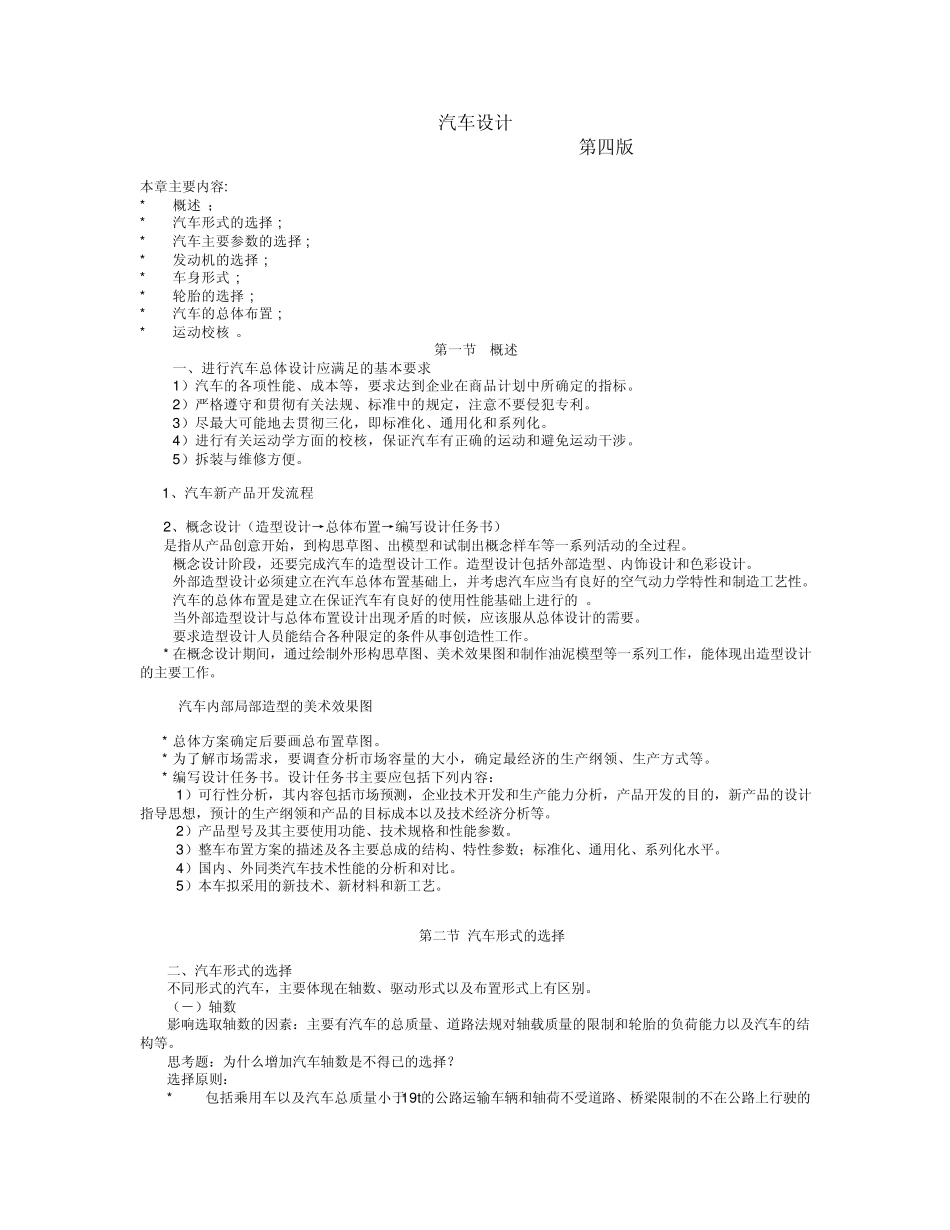

汽车设计 第四版 本章主要内容: * 概述 ； * 汽车形式的选择 ; * 汽车主要参数的选择 ; * 发动机的选择 ; * 车身形式 ; * 轮胎的选择 ; * 汽车的总体布置 ; * 运动校核 。 第一节 概述 一、进行汽车总体设计应满足的基本要求 1）汽车的各项性能、成本等，要求达到企业在商品计划中所确定的指标。 2）严格遵守和贯彻有关法规、标准中的规定，注意不要侵犯专利。 3）尽最大可能地去贯彻三化，即标准化、通用化和系列化。 4）进行有关运动学方面的校核，保证汽车有正确的运动和避免运动干涉。 5）拆装与维修方便。 1、汽车新产品开发流程 2、概念设计（造型设计→总体布置→编写设计任务书） 是指从产品创意开始，到构思草图、出模型和试制出概念样车等一系列活动的全过程。 * 概念设计阶段，还要完成汽车的造型设计工作。造型设计包括外部造型、内饰设计和色彩设计。 * 外部造型设计必须建立在汽车总体布置基础上，并考虑汽车应当有良好的空气动力学特性和制造工艺性。 * 汽车的总体布置是建立在保证汽车有良好的使用性能基础上进行的 。 * 当外部造型设计与总体布置设计出现矛盾的时候，应该服从总体设计的需要。 * 要求造型设计人员能结合各种限定的条件从事创造性工作。 * 在概念设计期间，通过绘制外形构思草图、美术效果图和制作油泥模型等一系列工作，能体现出造型设计的主要工作。 汽车内部局部造型的美术效果图 * 总体方案确定后要画总布置草图。 * 为了解市场需求，要调查分析市场容量的大小，确定最经济的生产纲领、生产方式等。 * 编写设计任务书。设计任务书主要应包括下列内容： 1）可行性分析，其内容包括市场预测，企业技术开发和生产能力分析，产品开发的目的，新产品的设计指导思想，预计的生产纲领和产品的目标成本以及技术经济分析等。 2）产品型号及其主要使用功能、技术规格和性能参数。 3）整车布置方案的描述及各主要总成的结构、特性参数；标准化、通用化、系列化水平。 4）国内、外同类汽车技术性能的分析和对比。 5）本车拟采用的新技术、新材料和新工艺。 第二节 汽车形式的选择 二、汽车形式的选择 不同形式的汽车，主要体现在轴数、驱动形式以及布置形式上有区别。 （－）轴数 影响选取轴数的因素：主要有汽车的总质量、道路法规对轴载质量的限制和轮胎的负荷能力以及汽车的结构等。 思考题：为什么增加汽车轴数是不得已的选择？ 选择原则： *...
