袖阀管注浆土体加固专项施工方案

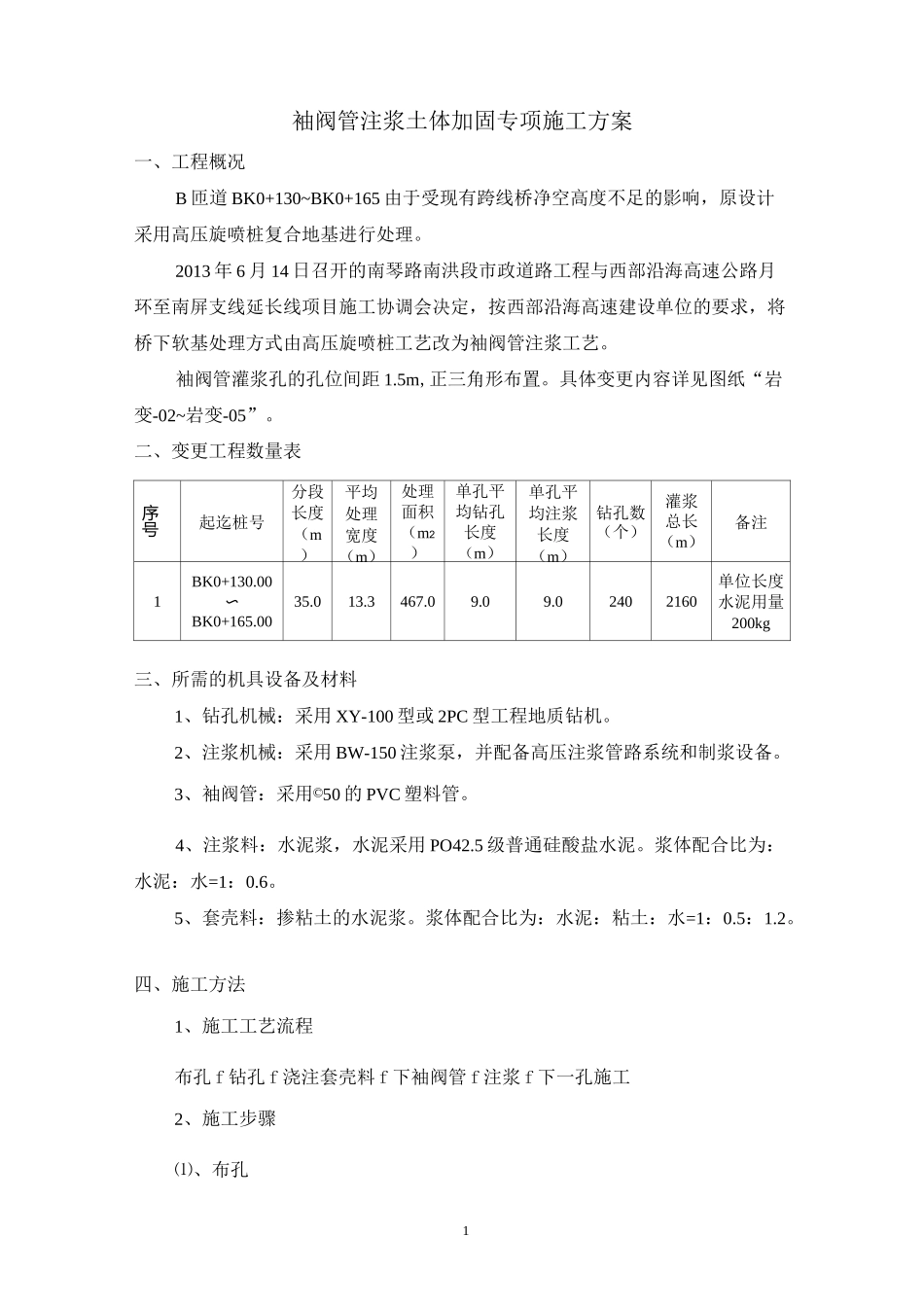

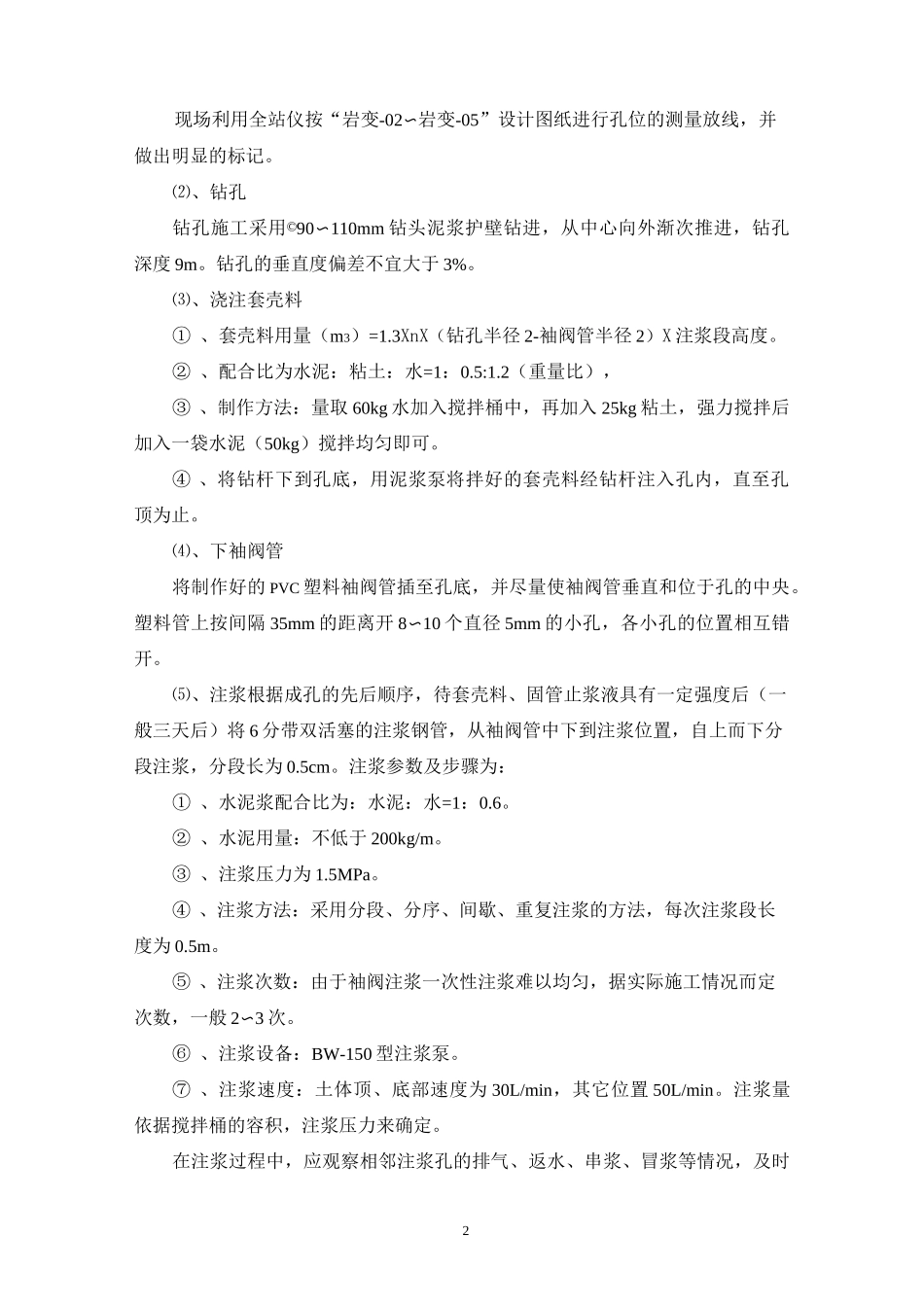

1袖阀管注浆土体加固专项施工方案一、工程概况B 匝道 BK0+130~BK0+165 由于受现有跨线桥净空高度不足的影响，原设计采用高压旋喷桩复合地基进行处理。2013 年 6 月 14 日召开的南琴路南洪段市政道路工程与西部沿海高速公路月环至南屏支线延长线项目施工协调会决定，按西部沿海高速建设单位的要求，将桥下软基处理方式由高压旋喷桩工艺改为袖阀管注浆工艺。袖阀管灌浆孔的孔位间距 1.5m,正三角形布置。具体变更内容详见图纸“岩变-02~岩变-05”。二、变更工程数量表序号起迄桩号分段长度（m）平均处理宽度（m）处理面积（m2）单孔平均钻孔长度（m）单孔平均注浆长度（m）钻孔数（个）灌浆总长（m）备注1BK0+130.00〜BK0+165.0035.013.3467.09.09.02402160单位长度水泥用量200kg三、所需的机具设备及材料1、钻孔机械：采用 XY-100 型或 2PC 型工程地质钻机。2、注浆机械：采用 BW-150 注浆泵，并配备高压注浆管路系统和制浆设备。3、袖阀管：采用©50 的 PVC 塑料管。4、注浆料：水泥浆，水泥采用 PO42.5 级普通硅酸盐水泥。浆体配合比为：水泥：水=1：0.6。5、套壳料：掺粘土的水泥浆。浆体配合比为：水泥：粘土：水=1：0.5：1.2。四、施工方法1、施工工艺流程布孔 f 钻孔 f 浇注套壳料 f 下袖阀管 f 注浆 f 下一孔施工2、施工步骤⑴、布孔2现场利用全站仪按“岩变-02〜岩变-05”设计图纸进行孔位的测量放线，并做出明显的标记。⑵、钻孔钻孔施工采用©90〜110mm 钻头泥浆护壁钻进，从中心向外渐次推进，钻孔深度 9m。钻孔的垂直度偏差不宜大于 3%。⑶、浇注套壳料① 、套壳料用量（m3）=1.3XnX（钻孔半径 2-袖阀管半径 2）X 注浆段高度。② 、配合比为水泥：粘土：水=1：0.5:1.2（重量比），③ 、制作方法：量取 60kg 水加入搅拌桶中，再加入 25kg 粘土，强力搅拌后加入一袋水泥（50kg）搅拌均匀即可。④ 、将钻杆下到孔底，用泥浆泵将拌好的套壳料经钻杆注入孔内，直至孔顶为止。⑷、下袖阀管将制作好的 PVC 塑料袖阀管插至孔底，并尽量使袖阀管垂直和位于孔的中央。塑料管上按间隔 35mm 的距离开 8〜10 个直径 5mm 的小孔，各小孔的位置相互错开。⑸、注浆根据成孔的先后顺序，待套壳料、固管止浆液具有一定强度后（一般三天后）将 6 分带双活塞的注浆钢管，从袖阀管中下到注浆位置，自上而下分段注浆，分段长为 0.5cm。注浆参数及步骤为：① 、水泥浆配合比为：水泥：水=1：0.6。② ...
