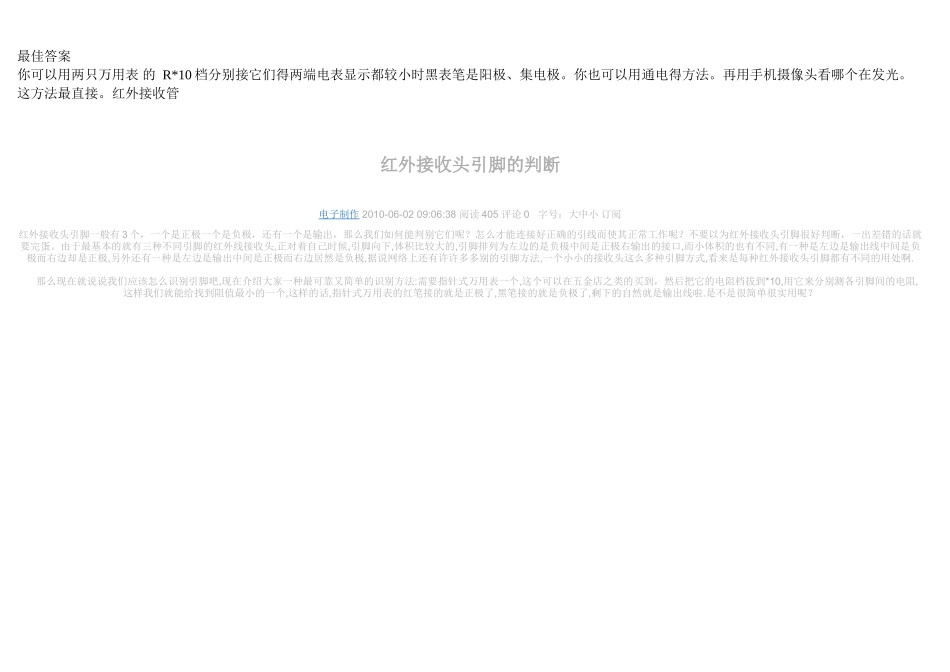

最佳答案 你可以用两只万用表 的 R*10 档分别接它们得两端电表显示都较小时黑表笔是阳极、集电极。你也可以用通电得方法。再用手机摄像头看哪个在发光。这方法最直接。红外接收管红外接收头引脚的判断电子制作 2010-06-02 09:06:38 阅读 405 评论 0 字号：大中小 订阅 红外接收头引脚一般有 3 个，一个是正极一个是负极，还有一个是输出，那么我们如何能判别它们呢？怎么才能连接好正确的引线而使其正常工作呢？不要以为红外接收头引脚很好判断，一出差错的话就要完蛋。由于最基本的就有三种不同引脚的红外线接收头,正对着自己时候,引脚向下,体积比较大的,引脚排列为左边的是负极中间是正极右输出的接口,而小体积的也有不同,有一种是左边是输出线中间是负极而右边却是正极,另外还有一种是左边是输出中间是正极而右边居然是负极,据说网络上还有许许多多别的引脚方法,一个小小的接收头这么多种引脚方式,看来是每种红外接收头引脚都有不同的用处啊. 那么现在就说说我们应该怎么识别引脚吧,现在介绍大家一种最可靠又简单的识别方法:需要指针式万用表一个,这个可以在五金店之类的买到，然后把它的电阻档拔到*10,用它来分别测各引脚间的电阻,这样我们就能给找到阻值最小的一个,这样的话,指针式万用表的红笔接的就是正极了,黑笔接的就是负极了,剩下的自然就是输出线啦.是不是很简单很实用呢？ 最佳答案 你可以用两只万用表 的 R*10 档分别接它们得两端电表显示都较小时黑表笔是阳极、集电极。你也可以用通电得方法。再用手机摄像头看哪个在发光。这方法最直接。红外接收管红外接收头引脚的判断电子制作 2010-06-02 09:06:38 阅读 405 评论 0 字号：大中小 订阅 红外接收头引脚一般有 3 个，一个是正极一个是负极，还有一个是输出，那么我们如何能判别它们呢？怎么才能连接好正确的引线而使其正常工作呢？不要以为红外接收头引脚很好判断，一出差错的话就要完蛋。由于最基本的就有三种不同引脚的红外线接收头,正对着自己时候,引脚向下,体积比较大的,引脚排列为左边的是负极中间是正极右输出的接口,而小体积的也有不同,有一种是左边是输出线中间是负极而右边却是正极,另外还有一种是左边是输出中间是正极而右边居然是负极,据说网络上还有许许多多别的引脚方法,一个小小的接收头这么多种引脚方式,看来是每种红外接收头引脚都有不同的用处啊. 那么现在就说说我们应该怎么识别引脚吧,现在介绍大家一种最可靠又简单的识别方法:...
