楼宇可视对讲系统视频传输布线设计

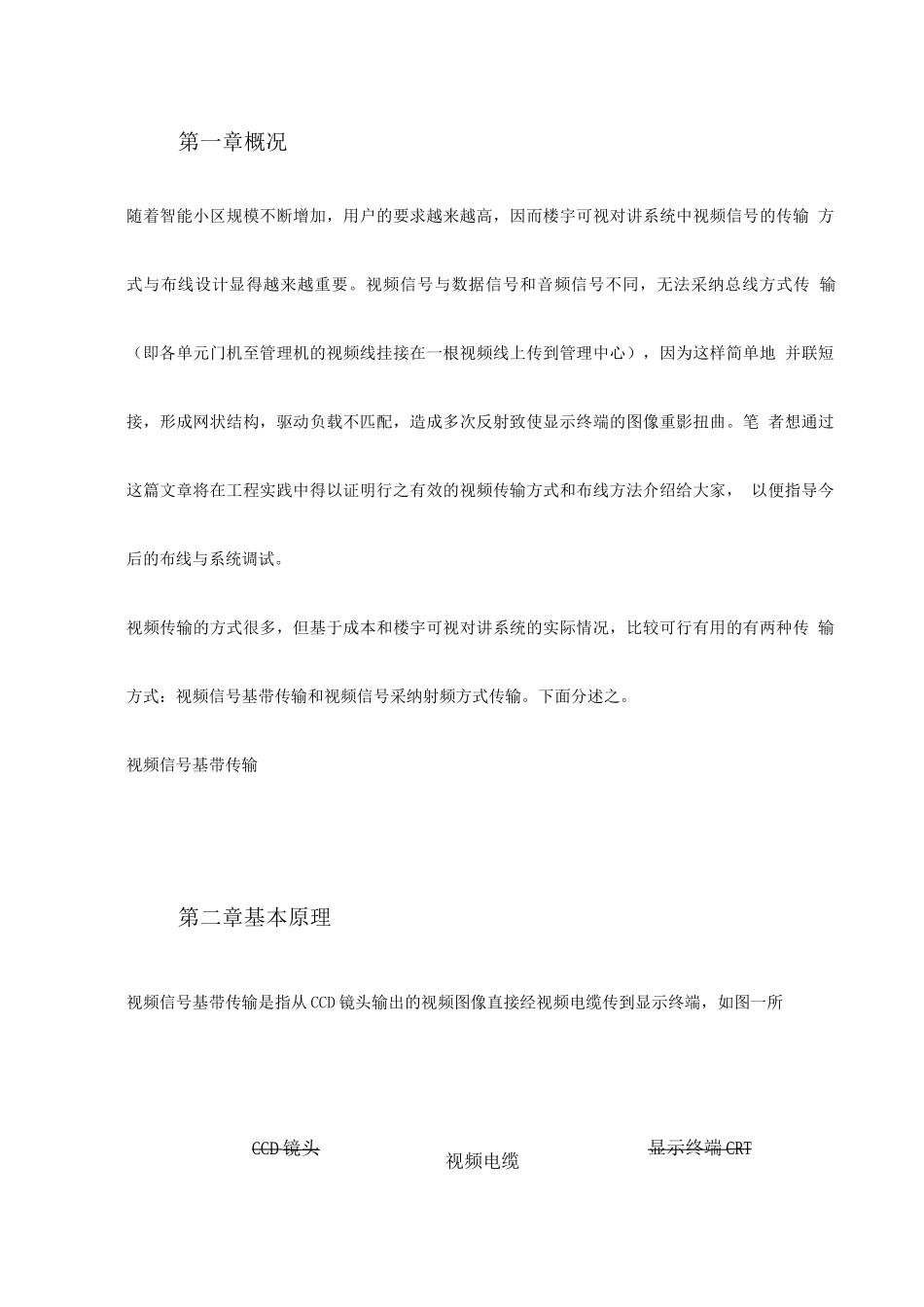

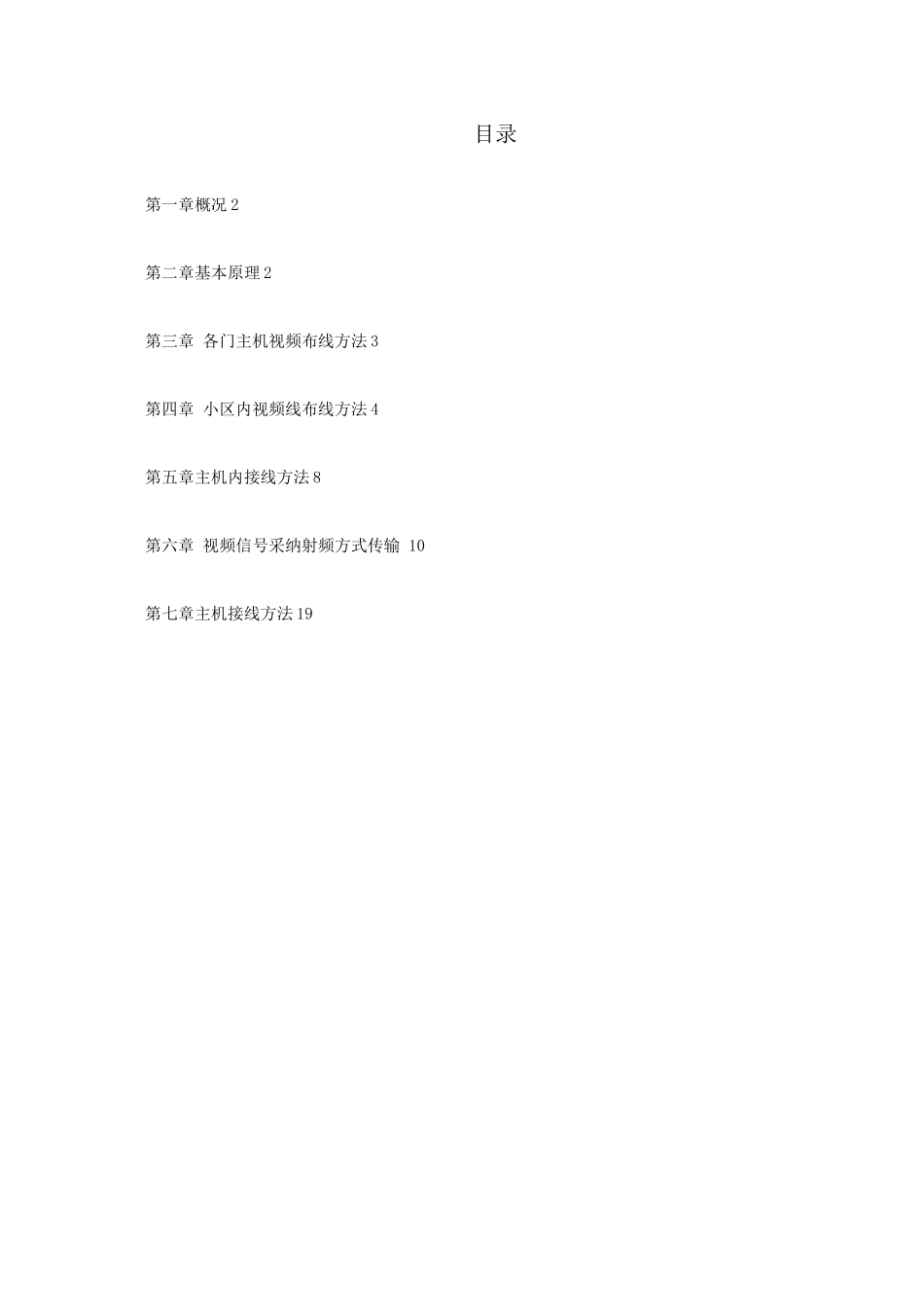

目录第一章概况 2第二章基本原理 2第三章 各门主机视频布线方法 3第四章 小区内视频线布线方法 4第五章主机内接线方法 8第六章 视频信号采纳射频方式传输 10第七章主机接线方法 19CCD 镜头视频电缆显示终端 CRT第一章概况随着智能小区规模不断增加，用户的要求越来越高，因而楼宇可视对讲系统中视频信号的传输 方式与布线设计显得越来越重要。视频信号与数据信号和音频信号不同，无法采纳总线方式传 输（即各单元门机至管理机的视频线挂接在一根视频线上传到管理中心），因为这样简单地 并联短接，形成网状结构，驱动负载不匹配，造成多次反射致使显示终端的图像重影扭曲。笔 者想通过这篇文章将在工程实践中得以证明行之有效的视频传输方式和布线方法介绍给大家， 以便指导今后的布线与系统调试。视频传输的方式很多，但基于成本和楼宇可视对讲系统的实际情况，比较可行有用的有两种传 输方式：视频信号基带传输和视频信号采纳射频方式传输。下面分述之。视频信号基带传输第二章基本原理视频信号基带传输是指从 CCD 镜头输出的视频图像直接经视频电缆传到显示终端，如图一所图一第三章各门主机视频布线方法各门主机视频布线宜采纳串联方式连接如图二所示。图像信号由主机向管理机作单向传 输。适用于小区内仅要求门主机的图像传到管理处由管理机监控各门主机的图像。若小区内管理机为非可视，而大门机为可视大门机，示。*......«视频图二去管理机频•视频电缆 RG 59 75 5 ♦•....•视视频频图像信号由大门机向各分机方向作接分机接分机接分机单向传输，其连线方式如图三所示视频信号传输方向图三视频放大器增加与否视实际布线距离而定，建议第一台主机到管理机（或可视大门机）之间 的距离大于 2 米时，应加一个视频放大器，尽量避开视频多级放大，一般不应超过三级。第四章小区内视频线布线方法小区内视频线布线，建议采纳分片多线法，即将小区分为若干片，每片一条视频线进入管理处，这种接法适用于每条视频线小于 5 米的小区，如图四、图五所示。仅带可视管理机的可视系统接线示意图图四-----I 视频集中切换器小区内第 i 片中第 j 台主机仅带可视大门机的可视系统接线示意图图五第五章主机内接线方法为了达到门主机的视频信号不经过网络分支直接传输到管理处的目的。主机内的接线如图六 所示。CCDtt 头分机褪额韧濒入"莒9013 闭+ 12VI —C-----------褪频出餐共端图六图六的接法并非是最理想的，因...
