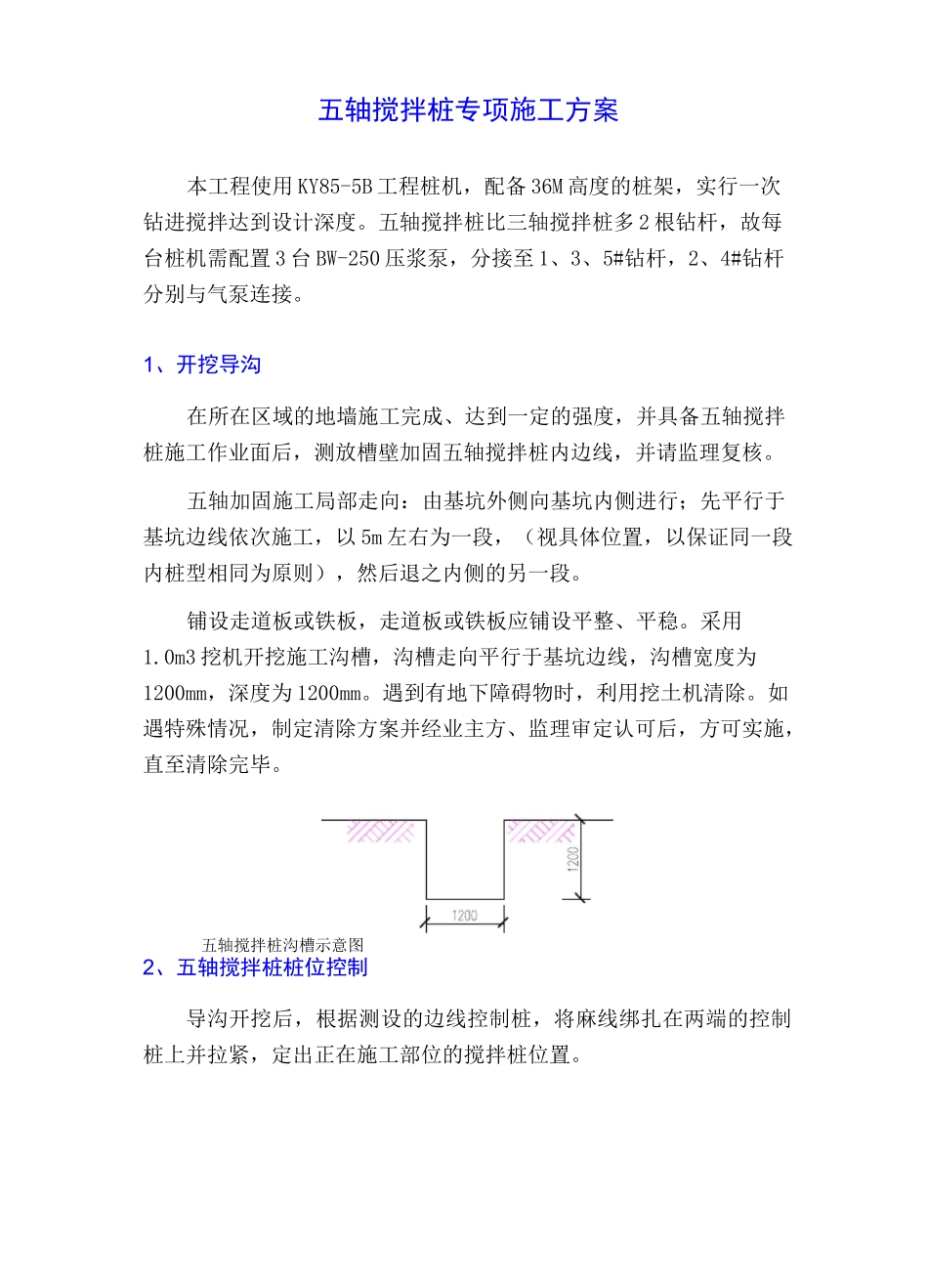

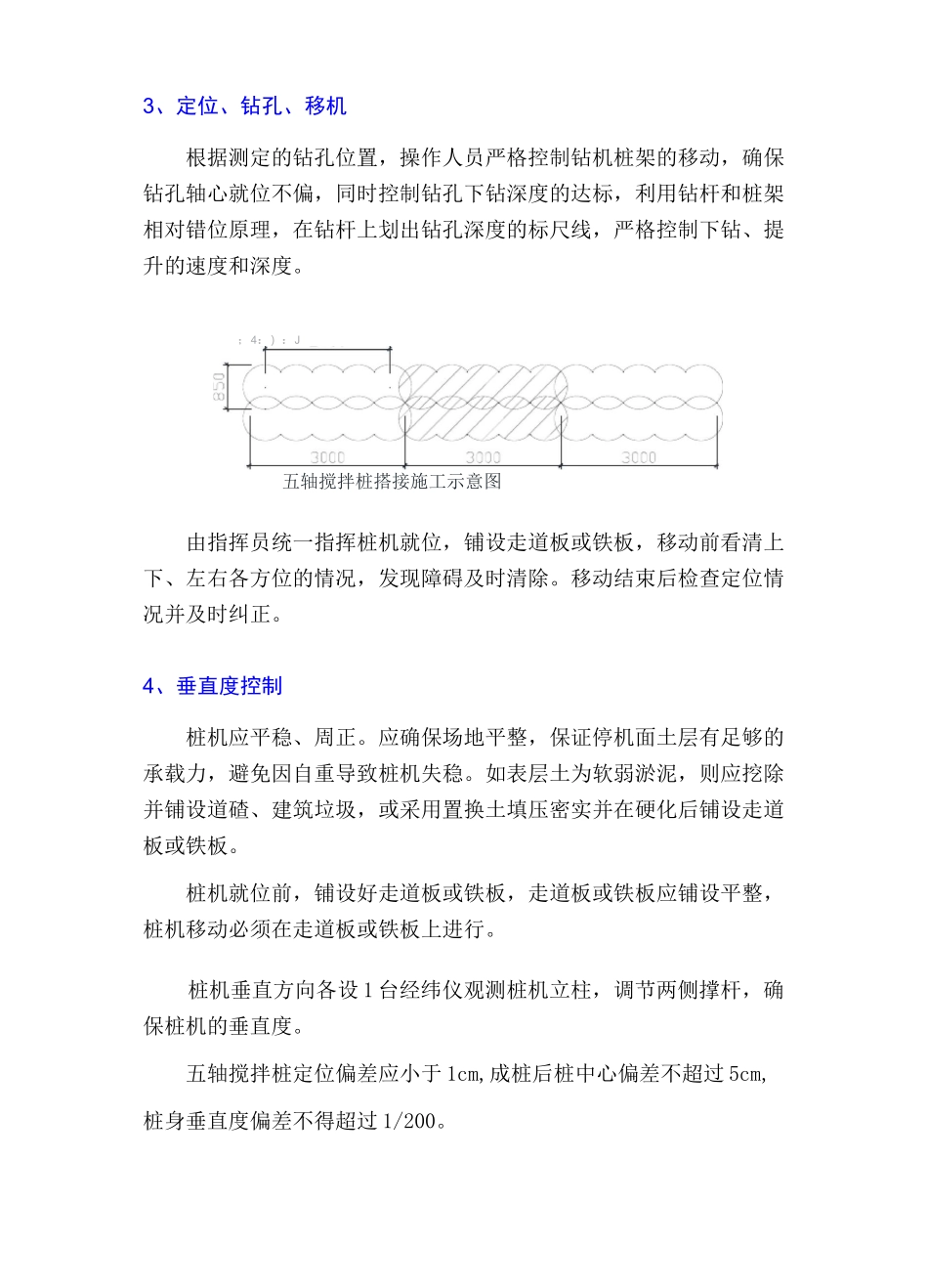

黄浦区小东门街道 616、735 街坊地块项目五轴搅拌桩专项施工方案中国建筑第八工程局有限公司二 0 一六年二月五轴搅拌桩专项施工方案本工程使用 KY85-5B 工程桩机,配备 36M 高度的桩架,实行一次钻进搅拌达到设计深度。五轴搅拌桩比三轴搅拌桩多 2 根钻杆,故每台桩机需配置 3 台 BW-250 压浆泵,分接至 1、3、5#钻杆,2、4#钻杆分别与气泵连接。1、开挖导沟在所在区域的地墙施工完成、达到一定的强度,并具备五轴搅拌桩施工作业面后,测放槽壁加固五轴搅拌桩内边线,并请监理复核。五轴加固施工局部走向:由基坑外侧向基坑内侧进行;先平行于基坑边线依次施工,以 5m 左右为一段,(视具体位置,以保证同一段内桩型相同为原则),然后退之内侧的另一段。铺设走道板或铁板,走道板或铁板应铺设平整、平稳。采用1.0m3 挖机开挖施工沟槽,沟槽走向平行于基坑边线,沟槽宽度为1200mm,深度为 1200mm。遇到有地下障碍物时,利用挖土机清除。如遇特殊情况,制定清除方案并经业主方、监理审定认可后,方可实施,直至清除完毕。五轴搅拌桩沟槽示意图2、五轴搅拌桩桩位控制导沟开挖后,根据测设的边线控制桩,将麻线绑扎在两端的控制桩上并拉紧,定出正在施工部位的搅拌桩位置。3、定位、钻孔、移机根据测定的钻孔位置,操作人员严格控制钻机桩架的移动,确保钻孔轴心就位不偏,同时控制钻孔下钻深度的达标,利用钻杆和桩架相对错位原理,在钻杆上划出钻孔深度的标尺线,严格控制下钻、提升的速度和深度。;4:):J五轴搅拌桩搭接施工示意图由指挥员统一指挥桩机就位,铺设走道板或铁板,移动前看清上下、左右各方位的情况,发现障碍及时清除。移动结束后检查定位情况并及时纠正。4、垂直度控制桩机应平稳、周正。应确保场地平整,保证停机面土层有足够的承载力,避免因自重导致桩机失稳。如表层土为软弱淤泥,则应挖除并铺设道碴、建筑垃圾,或采用置换土填压密实并在硬化后铺设走道板或铁板。桩机就位前,铺设好走道板或铁板,走道板或铁板应铺设平整,桩机移动必须在走道板或铁板上进行。桩机垂直方向各设 1 台经纬仪观测桩机立柱,调节两侧撑杆,确保桩机的垂直度。五轴搅拌桩定位偏差应小于 1cm,成桩后桩中心偏差不超过 5cm,桩身垂直度偏差不得超过 1/200。5、搅拌、注浆五轴搅拌桩的水泥浆采用自动拌浆系统搅拌,根据设计图纸计算施工桩的水泥用量和用水量由自动拌浆控制。水灰比 1.5(暂定),水泥掺量 20%(暂定),水泥采...
