晶体管共射极单管放大器 实验报告

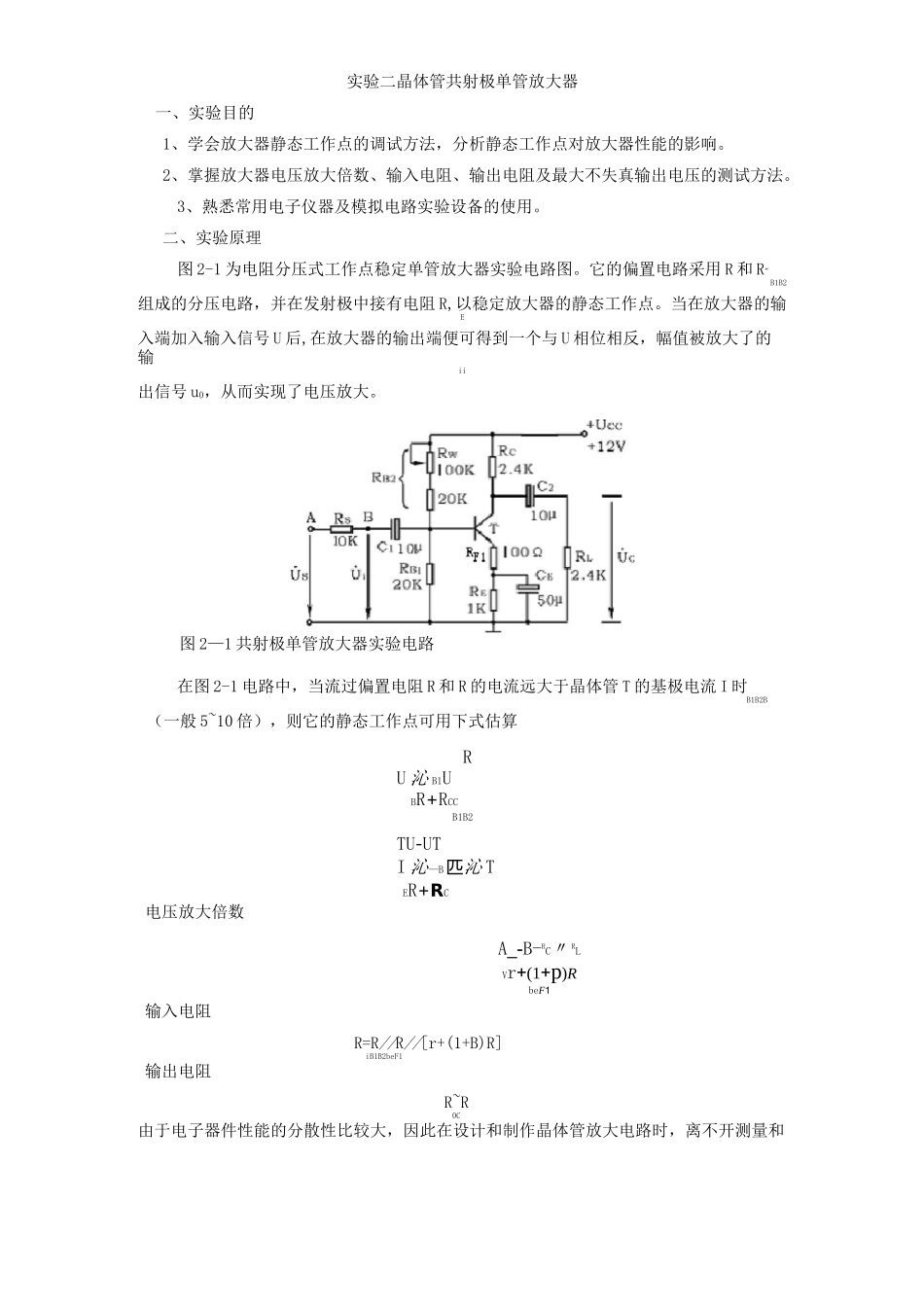

晶体管共射极单管放大器  实验报告_第1页
1/2

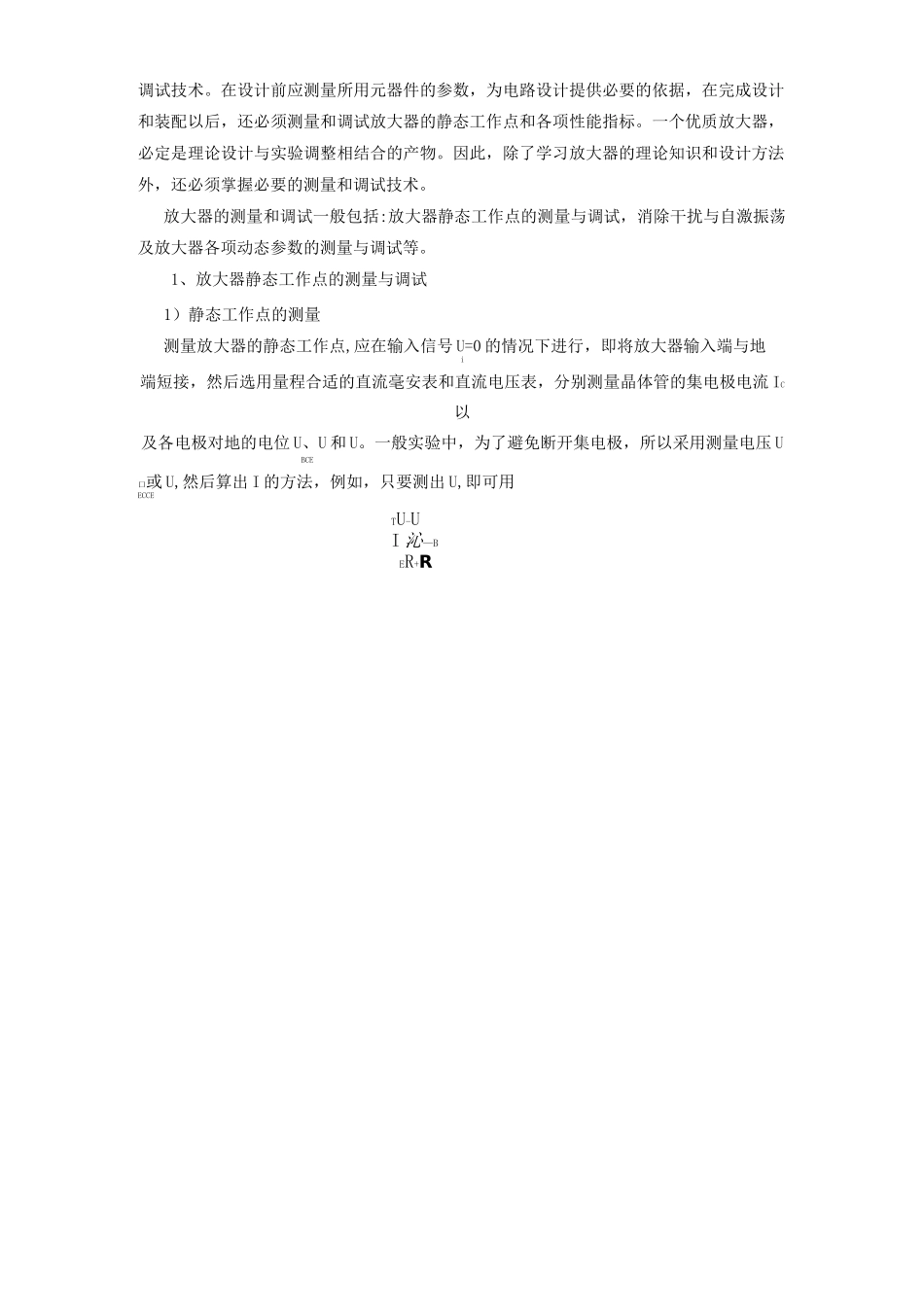

晶体管共射极单管放大器  实验报告_第2页
2/2
实验二晶体管共射极单管放大器一、实验目的1、学会放大器静态工作点的调试方法,分析静态工作点对放大器性能的影响。2、掌握放大器电压放大倍数、输入电阻、输出电阻及最大不失真输出电压的测试方法。3、熟悉常用电子仪器及模拟电路实验设备的使用。二、实验原理图 2-1 为电阻分压式工作点稳定单管放大器实验电路图。它的偏置电路采用 R 和 R"B1B2组成的分压电路,并在发射极中接有电阻 R,以稳定放大器的静态工作点。当在放大器的输E入端加入输入信号 U 后,在放大器的输出端便可得到一个与 U 相位相反,幅值被放大了的输ii出信号 u0,从而实现了电压放大。图 2—1 共射极单管放大器实验电路在图 2-1 电路中,当流过偏置电阻 R 和 R 的电流远大于晶体管 T 的基极电流 I 时B1B2B(一般 5~10 倍),则它的静态工作点可用下式估算RU 沁 B1UBR+RCCB1B2TU-UTI 沁—B匹沁 TER+RCEF1电压放大倍数A_-B-RC〃RLVr+(1+p)RbeF1输入电阻R=R//R//[r+(1+B)R]iB1B2beF1输出电阻R~R0C由于电子器件性能的分散性比较大,因此在设计和制作晶体管放大电路时,离不开测量和调试技术。在设计前应测量所用元器件的参数,为电路设计提供必要的依据,在完成设计和装配以后,还必须测量和调试放大器的静态工作点和各项性能指标。一个优质放大器,必定是理论设计与实验调整相结合的产物。因此,除了学习放大器的理论知识和设计方法外,还必须掌握必要的测量和调试技术。放大器的测量和调试一般包括:放大器静态工作点的测量与调试,消除干扰与自激振荡及放大器各项动态参数的测量与调试等。1、放大器静态工作点的测量与调试1)静态工作点的测量测量放大器的静态工作点,应在输入信号 U=0 的情况下进行,即将放大器输入端与地i端短接,然后选用量程合适的直流毫安表和直流电压表,分别测量晶体管的集电极电流 IC以及各电极对地的电位 U、U 和 U。一般实验中,为了避免断开集电极,所以采用测量电压 UBCE口或 U,然后算出 I 的方法,例如,只要测出 U,即可用ECCETU-UI 沁—BER+R
