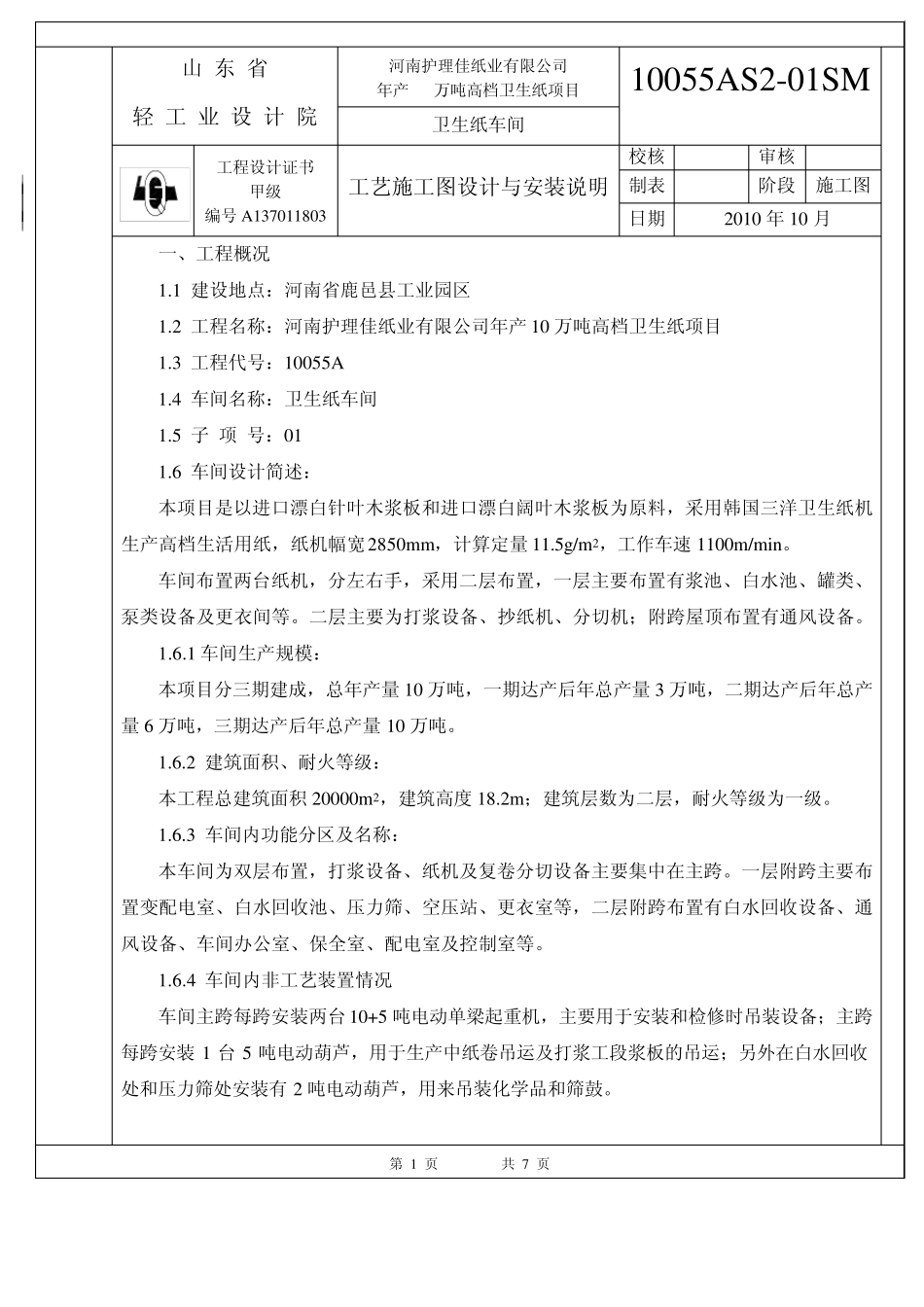

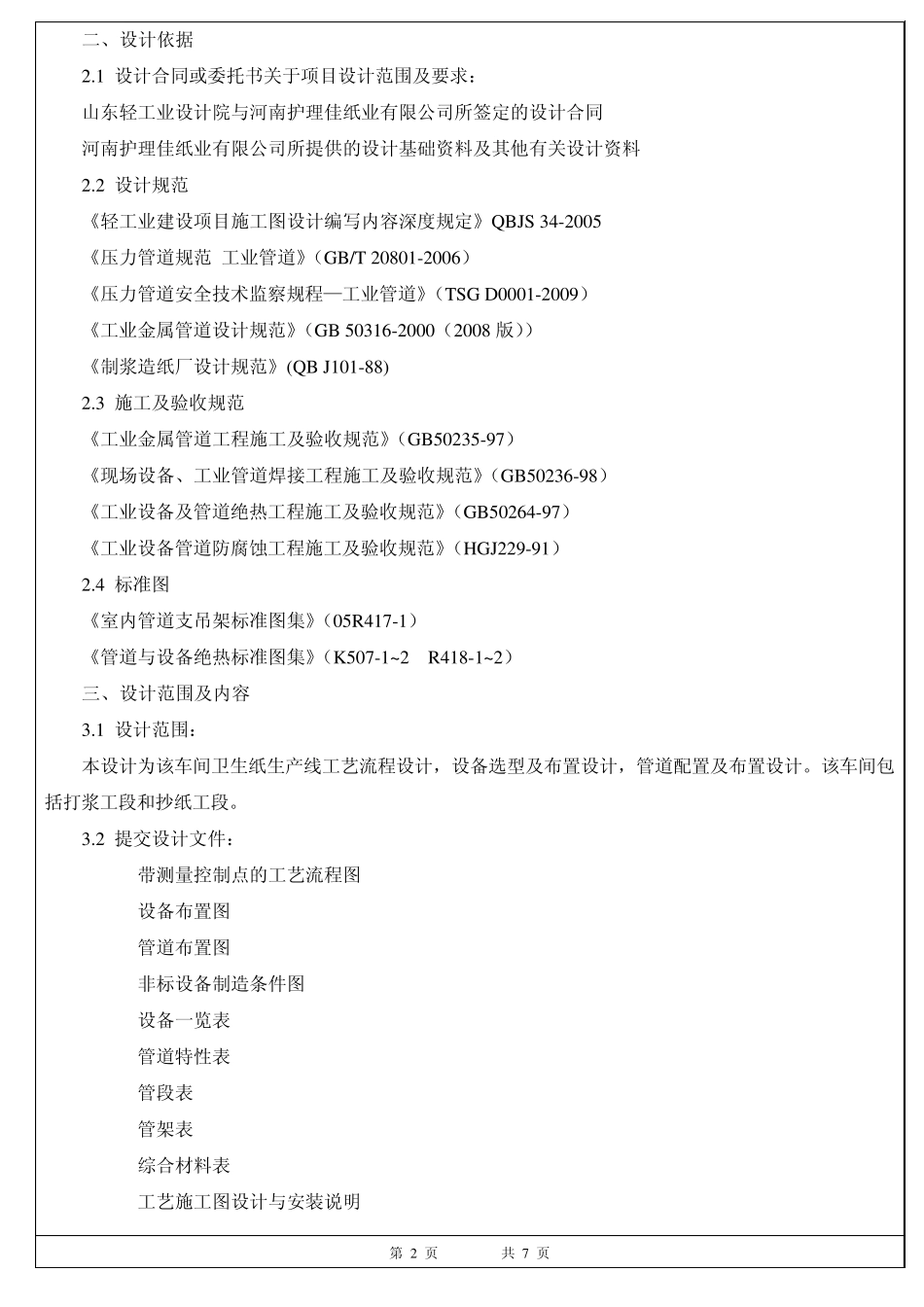

山 东 省 轻 工 业 设 计 院 河南护理佳纸业有限公司 年产10万吨高档卫生纸项目 10055AS2-01SM 卫生纸车间 工程设计证书 甲级 编号A137011803 工艺施工图设计与安装说明 校核 审核 制表 阶段 施工图 日期 2010 年10 月 一、工程概况 1.1 建设地点:河南省鹿邑县工业园区 1.2 工程名称:河南护理佳纸业有限公司年产10 万吨高档卫生纸项目 1.3 工程代号:10055A 1.4 车间名称:卫生纸车间 1.5 子 项 号:01 1.6 车间设计简述: 本项目是以进口漂白针叶木浆板和进口漂白阔叶木浆板为原料,采用韩国三洋卫生纸机生产高档生活用纸,纸机幅宽2850mm,计算定量 11.5g/m2,工作车速 1100m/min。 车间布置两台纸机,分左右手,采用二层布置,一层主要布置有浆池、白水池、罐类、泵类设备及更衣间等。二层主要为打浆设备、抄纸机、分切机;附跨屋顶布置有通风设备。 1.6.1 车间生产规模: 本项目分三期建成,总年产量 10 万吨,一期达产后年总产量 3 万吨,二期达产后年总产量 6 万吨,三期达产后年总产量 10 万吨。 1.6.2 建筑面积、耐火等级: 本工程总建筑面积 20000m2,建筑高度 18.2m;建筑层数为二层,耐火等级为一级。 1.6.3 车间内功能分区及名称: 本车间为双层布置,打浆设备、纸机及复卷分切设备主要集中在主跨。一层附跨主要布置变配电室、白水回收池、压力筛、空压站、更衣室等,二层附跨布置有白水回收设备、通风设备、车间办公室、保全室、配电室及控制室等。 1.6.4 车间内非工艺装置情况 车间主跨每跨安装两台 10+5 吨电动单梁起重机,主要用于安装和检修时吊装设备;主跨每跨安装1 台 5 吨电动葫芦,用于生产中纸卷吊运及打浆工段浆板的吊运;另外在白水回收处和压力筛处安装有2 吨电动葫芦,用来吊装化学品和筛鼓。 第 1 页 共 7 页 二、设计依据 2.1 设计合同或委托书关于项目设计范围及要求: 山东轻工业设计院与河南护理佳纸业有限公司所签定的设计合同 河南护理佳纸业有限公司所提供的设计基础资料及其他有关设计资料 2.2 设计规范 《轻工业建设项目施工图设计编写内容深度规定》QBJS 34-2005 《压力管道规范 工业管道》(GB/T 20801-2006) 《压力管道安全技术监察规程—工业管道》(TSG D0001-2009) 《工业金属管道设计规范》(GB 50316-2000(2008 版)) 《制浆造纸厂设计规范》(QB J101-88) 2.3 施工及验收规范 《工业金...
