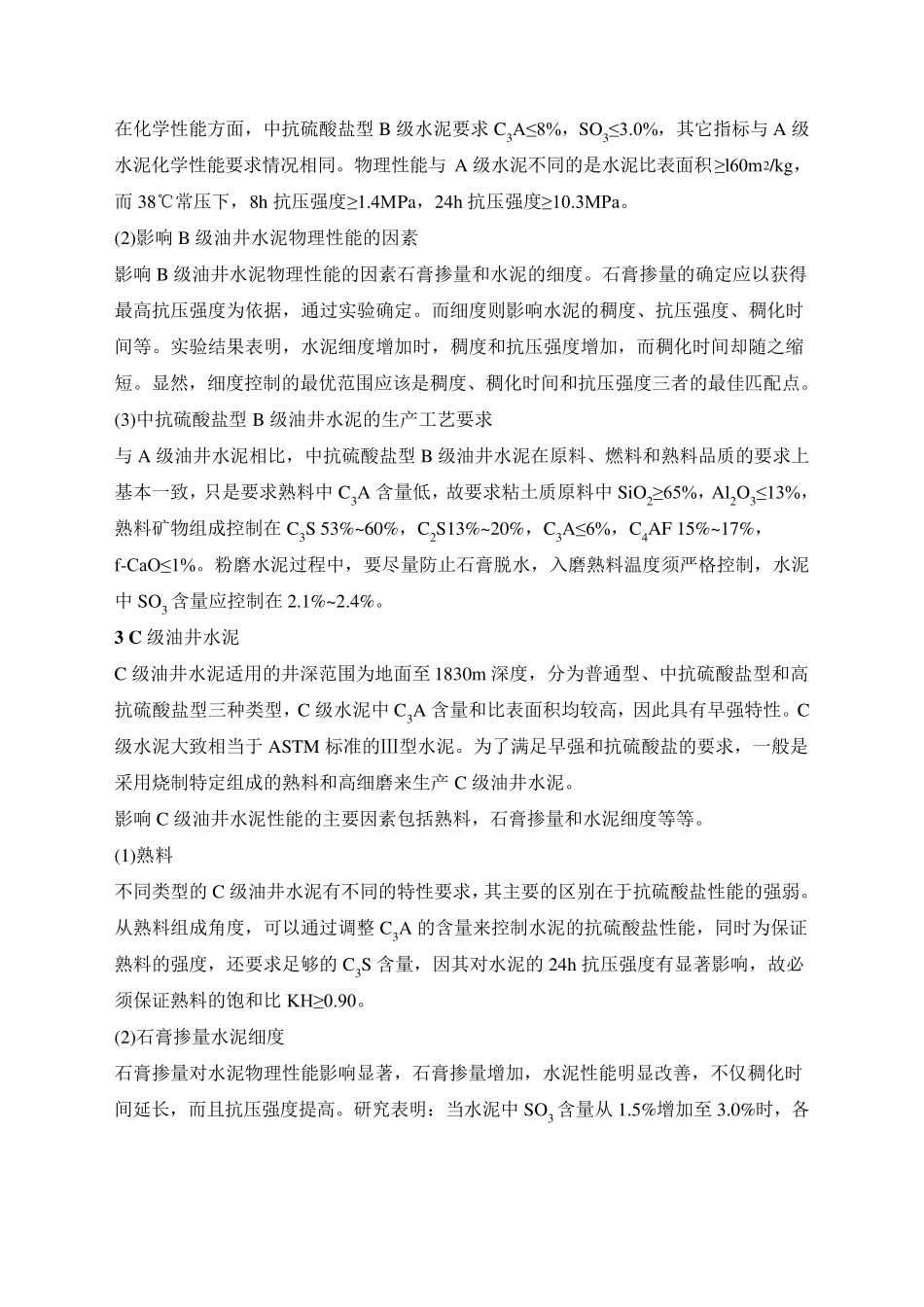

各级油井水泥的性能及应用范围 1 AP I A 级油井水泥 A 级油井水泥属硅酸盐水泥系列，只有普通型一种(与 ASTM 标准的 I 型水泥相似)，其物理化学性能在表 2-1 和 2-3 中已描述这里不再重复。一般来说，A 级水泥具有可泵性好、凝结硬化快及早期强度高的特点，对于高压井效果特别好，有利于防止油、气上窜，提高固井质量。在没有特殊要求的条件下，使用深度从地面到井深 1830m，仅作为普通类型水泥使用。下面介绍一下 A 级油井水泥的生产工艺。 A 级油井水泥的生产对原料、燃料和生料的质量要求，熟料的煅烧，水泥的制成和装运等过程都有严格的要求。 (1)原料、燃料和生料的质量要求 虽然 API Spec10 中对 A 级水泥没有明确的矿物组成规定，但水泥的性能要求对原料、燃料和生料有一定的质量控制。 石灰石：CaO≥ 52% 粘 土：Al2O3 13%~14% 铁粉：Fe2O3≥ 55% 二水石膏：SO3≥ 40% 燃煤：灰分≤20% 热值 ≥ 25080 kJ/kg 生料组成按计算熟料矿物组成为：C3S 53%~60%；C2S 20%~13%；C4AF l4%~12%；f-CaO≤1.0%配料较好；生料细度≤10%；CaCO3 滴定值±0.5%；Fe2O3 滴定值±0.2%。 (2)熟料的煅烧 严格规定窑的热工制度，适当提高烧成温度，在稳定料量前提下，采用“薄料快转长焰顺烧”的操作方法，使熟料结粒均齐，立升重保证在 1450~1550g/L，f-CaO≤1.0%。值得注意的是窑灰应均匀入窑，避免造成熟料成分波动，且应剔除不合格熟料。 (3)水泥的制成和装运 水泥细度按比表面积控制为35~370m 2/kg，0.08mm 方孔筛筛余4%~6%，水中 SO3 控制为 2.2%~2.5%。包装和储运应注意避免混入杂物和受潮。 2 B 级油井水泥 B 级油井水泥的适用油井深度与 A 级水泥相同，但它还具有抗硫酸盐的性能。B 级油井水泥分为中抗硫酸盐型和高抗硫酸盐型两种，适用于从地面到井深 1830m，B 级水泥与 ASTM 标准中Ⅱ型相似。下文以中抗硫酸盐 B 级油井水泥为例进行说明。 (1)中抗硫酸盐型 B 级油井水泥的技术要求 在化学性能方面，中抗硫酸盐型B 级水泥要求C3A≤8%，SO3≤3.0%，其它指标与A 级水泥化学性能要求情况相同。物理性能与A 级水泥不同的是水泥比表面积≥l60m2/kg，而38℃常压下，8h 抗压强度≥1.4MPa，24h 抗压强度≥10.3MPa。 (2)影响 B 级油井水泥物理性能的因素 影响 B 级油井水泥物理性能的因素石膏掺量和水泥的细度。石膏掺量的确定应以获得最高抗压强度为依据，通过实验确定...
