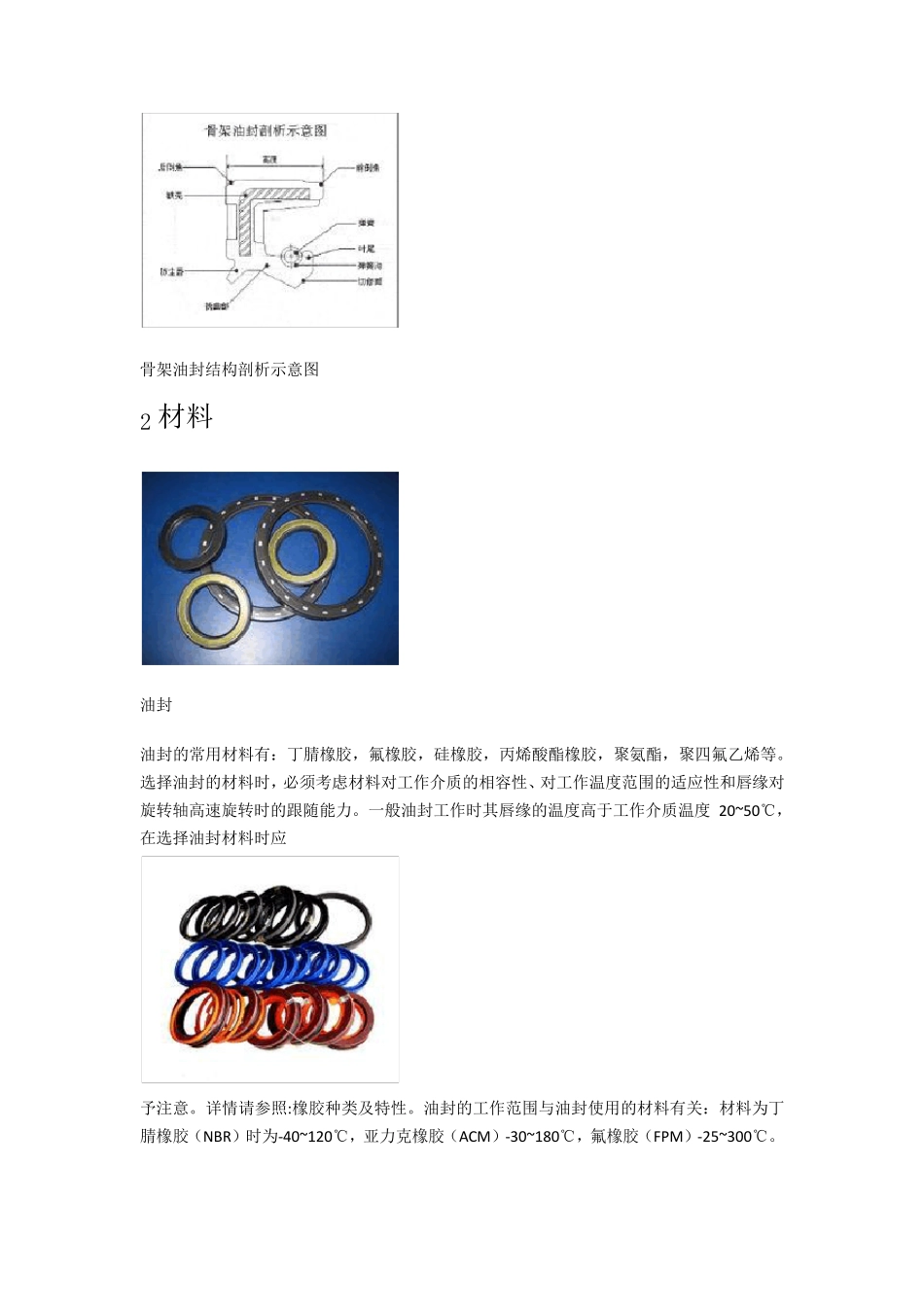

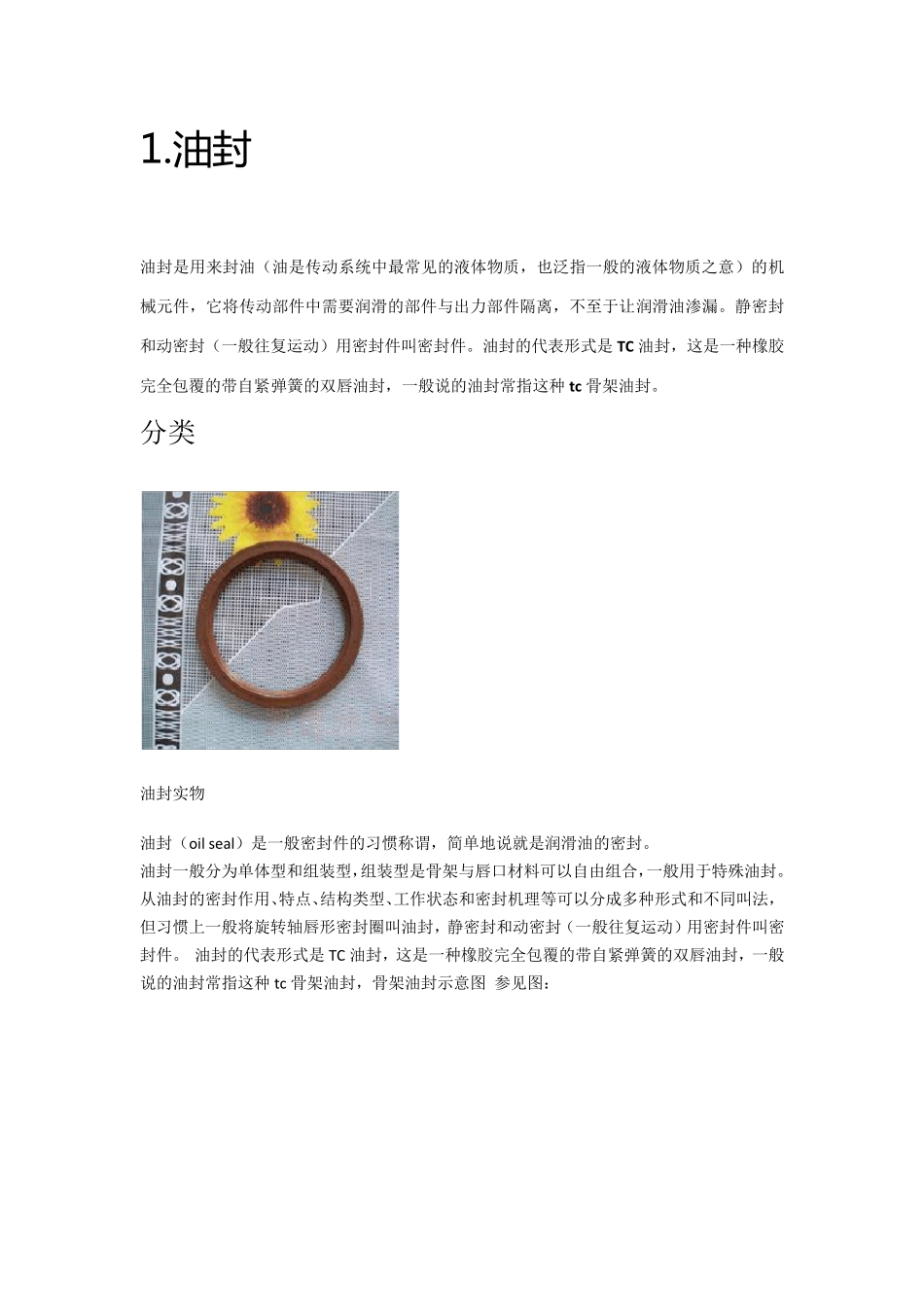

1.油 封 油封是用来封油（油是传动系统中最常见的液体物质，也泛指一般的液体物质之意）的机械元件，它将传动部件中需要润滑的部件与出力部件隔离，不至于让润滑油渗漏。静密封和动密封（一般往复运动）用密封件叫密封件。油封的代表形式是TC 油封，这是一种橡胶完全包覆的带自紧弹簧的双唇油封，一般说的油封常指这种tc 骨架油封。 分类 油封实物 油封（oil seal）是一般密封件的习惯称谓，简单地说就是润滑油的密封。 油封一般分为单体型和组装型，组装型是骨架与唇口材料可以自由组合，一般用于特殊油封。 从油封的密封作用、特点、结构类型、工作状态和密封机理等可以分成多种形式和不同叫法，但习惯上一般将旋转轴唇形密封圈叫油封，静密封和动密封（一般往复运动）用密封件叫密封件。 油封的代表形式是TC 油封，这是一种橡胶完全包覆的带自紧弹簧的双唇油封，一般说的油封常指这种tc 骨架油封，骨架油封示意图 参见图： 骨架油封结构剖析示意图 2 材料 油封 油封的常用材料有：丁腈橡胶，氟橡胶，硅橡胶，丙烯酸酯橡胶，聚氨酯，聚四氟乙烯等。选择油封的材料时，必须考虑材料对工作介质的相容性、对工作温度范围的适应性和唇缘对旋转轴高速旋转时的跟随能力。一般油封工作时其唇缘的温度高于工作介质温度20~50℃，在选择油封材料时应 予注意。详情请参照:橡胶种类及特性。油封的工作范围与油封使用的材料有关：材料为丁腈橡胶（NBR）时为-40~120℃，亚力克橡胶（ACM）-30~180℃，氟橡胶（FPM）-25~300℃。 常用型式(老标准) 型 式 结构简图 代 号 主要特征 用 途 普通单唇形 B 一般用于高、低速旋转轴及往复运动密封矿物油及水等介质。 普通油封，在灰尘和杂质比较少的情况下使用，耐 介 质 压 力<0.05MPa 的 场合，最高线速度15m/s，往复运动速度<0.1m/s。 普通双唇形 FB 除上述 S 型油封的使用特征外，还可防尘。 普通油封，带防尘唇可以防尘，耐 介 质 压 力<0.05 MPa 的场合，线速度≤15m/s。 无弹簧型 BV 无弹簧的单唇型内包骨架式橡胶油封。 一般适用于低速工况下，密封介质为润滑酯。线速度≤6m/s。 外骨架单唇形 W 带弹簧的单唇外露骨架式橡胶油封，腰部细，追随性好，刚性好。 普通油封，在灰尘和杂质较少的情况下使用，耐介质压力<0.05MPa 的 场合。旋转轴线速度≤15m/s 的情况。 外骨架双唇形 FW 带副唇的双唇外露骨架式橡胶油封，腰部细，追随性好，刚度高，...
