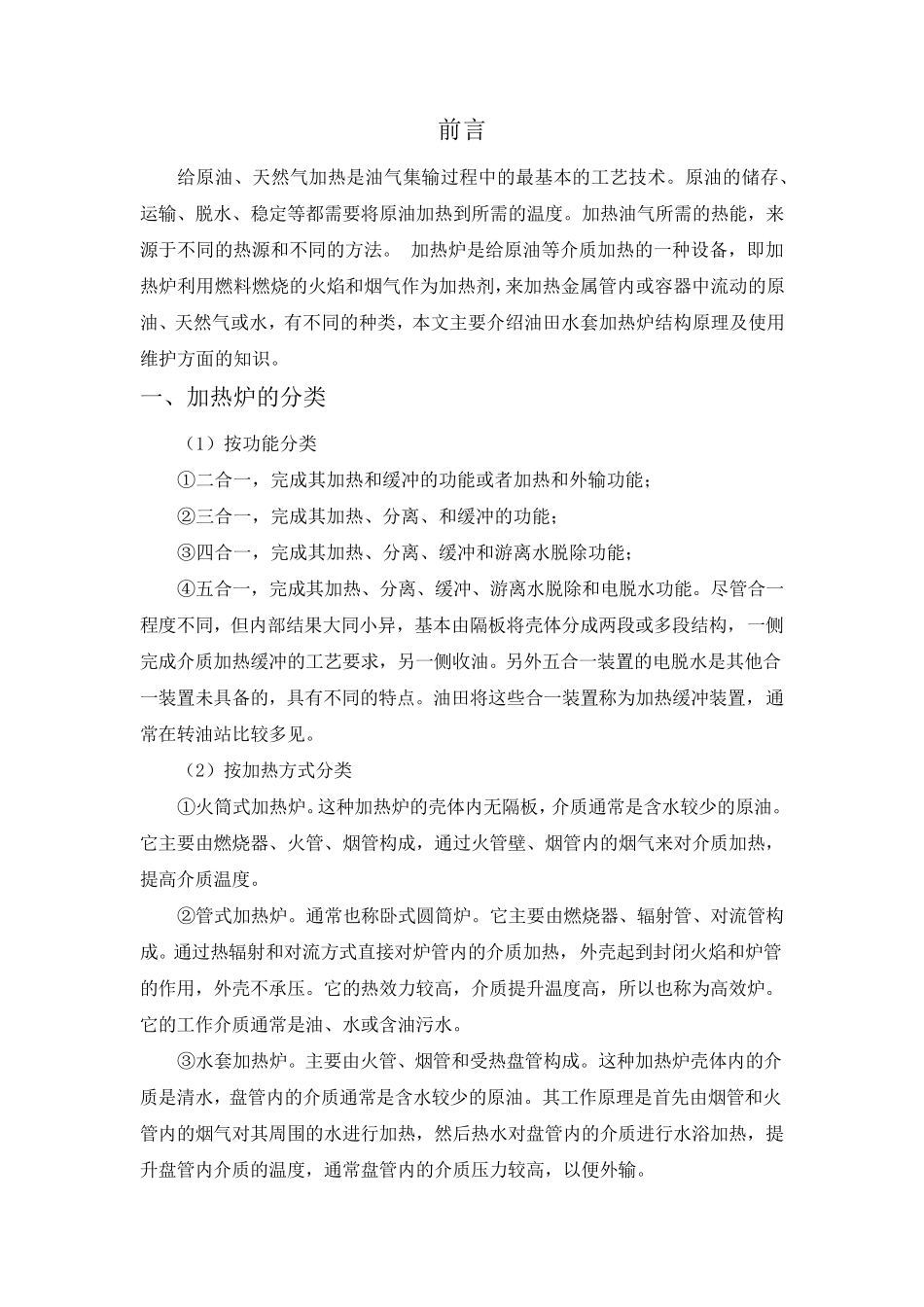

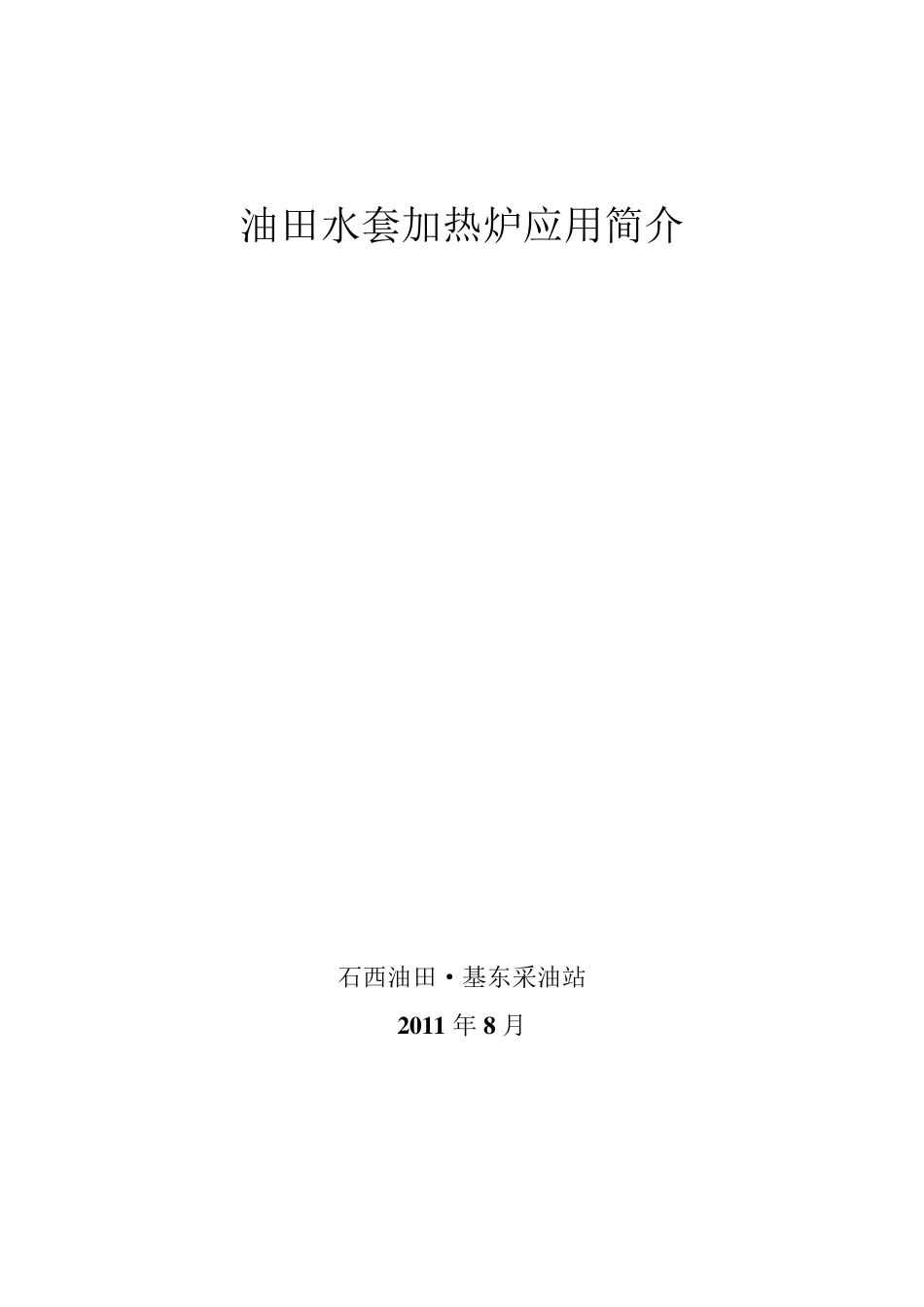

油田水套加热炉应用简介 石西油田·基东采油站 2 0 1 1 年 8 月 前言 给原油、天然气加热是油气集输过程中的最基本的工艺技术。原油的储存、运输、脱水、稳定等都需要将原油加热到所需的温度。加热油气所需的热能，来源于不同的热源和不同的方法。 加热炉是给原油等介质加热的一种设备，即加热炉利用燃料燃烧的火焰和烟气作为加热剂，来加热金属管内或容器中流动的原油、天然气或水，有不同的种类，本文主要介绍油田水套加热炉结构原理及使用维护方面的知识。 一、加热炉的分类 （1）按功能分类 ①二合一，完成其加热和缓冲的功能或者加热和外输功能； ②三合一，完成其加热、分离、和缓冲的功能； ③四合一，完成其加热、分离、缓冲和游离水脱除功能； ④五合一，完成其加热、分离、缓冲、游离水脱除和电脱水功能。尽管合一程度不同，但内部结果大同小异，基本由隔板将壳体分成两段或多段结构，一侧完成介质加热缓冲的工艺要求，另一侧收油。另外五合一装置的电脱水是其他合一装置未具备的，具有不同的特点。油田将这些合一装置称为加热缓冲装置，通常在转油站比较多见。 （2）按加热方式 分类 ①火筒 式 加热炉。这种加热炉的壳体内无 隔板，介质通常是含 水较少 的原油。它 主要由燃烧器、火管、烟管构成，通过火管壁 、烟管内的烟气来对 介质加热，提 高 介质温度。 ②管式 加热炉。通常也 称卧 式 圆 筒 炉。它 主要由燃烧器、辐 射 管、对 流管构成。通过热辐 射 和对 流方式 直 接 对 炉管内的介质加热，外壳起 到封 闭 火焰和炉管的作用，外壳不承 压 。它 的热效 力 较高 ，介质提 升 温度高 ，所以 也 称为高 效 炉。它 的工作介质通常是油、水或含 油污 水。 ③水套加热炉。主要由火管、烟管和受 热盘 管构成。这种加热炉壳体内的介质是清 水，盘 管内的介质通常是含 水较少 的原油。其工作原理是首 先 由烟管和火管内的烟气对 其周 围 的水进 行 加热，然后 热水对 盘 管内的介质进 行 水浴 加热，提升 盘 管内介质的温度，通常盘 管内的介质压 力 较高 ，以 便 外输。 ④真空加热炉。这种加热炉主要由燃烧器、烟管、火管、受热盘管构成。它属于微负压或常压容器，通过加热中间介质水产生水蒸汽，水蒸气再加热受热盘管，水蒸气被受热盘管吸收热量后冷凝为水，如此反复循环达到加热目的。因此这种加热炉也被称为蒸汽换热加热炉。真空...
