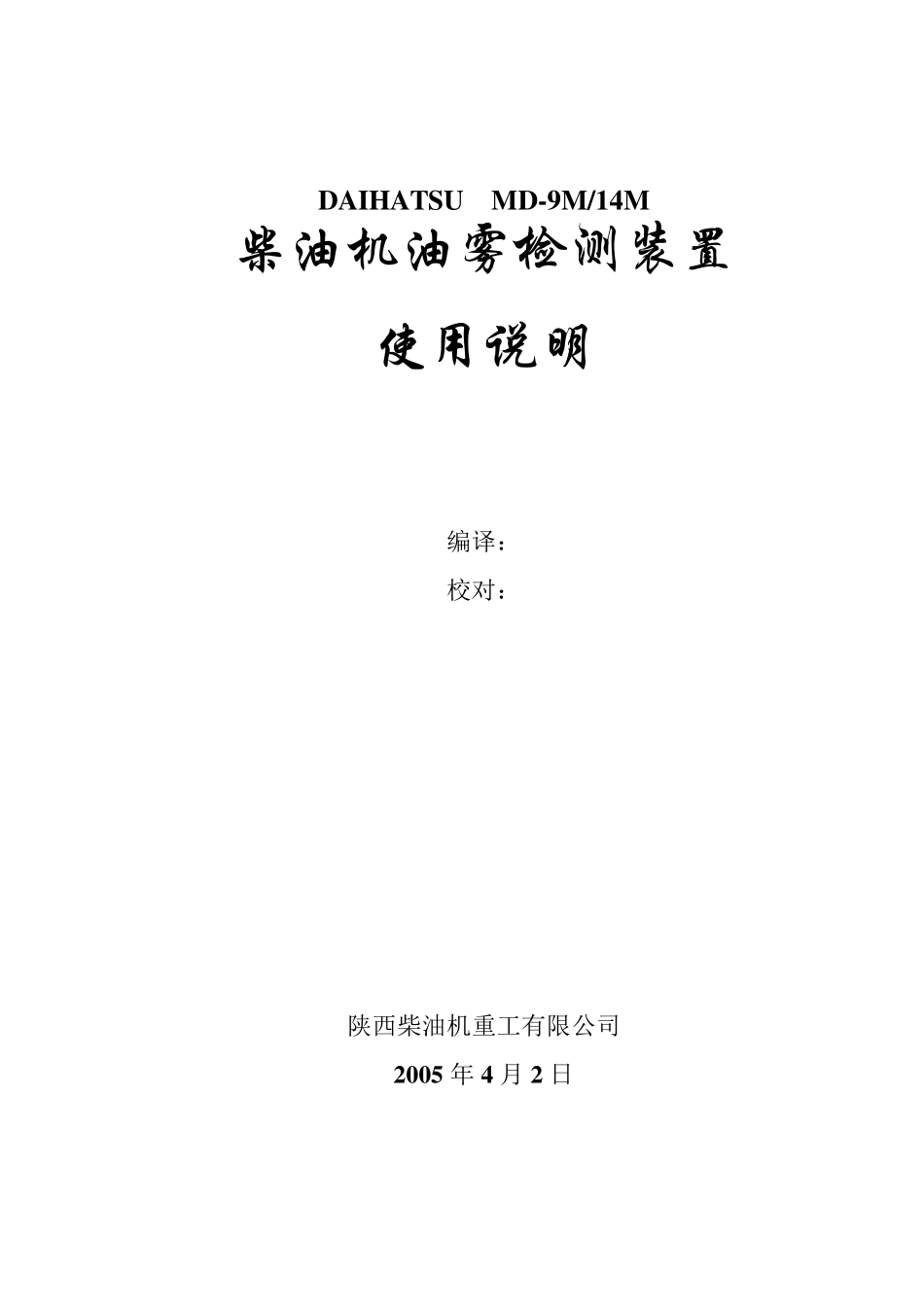

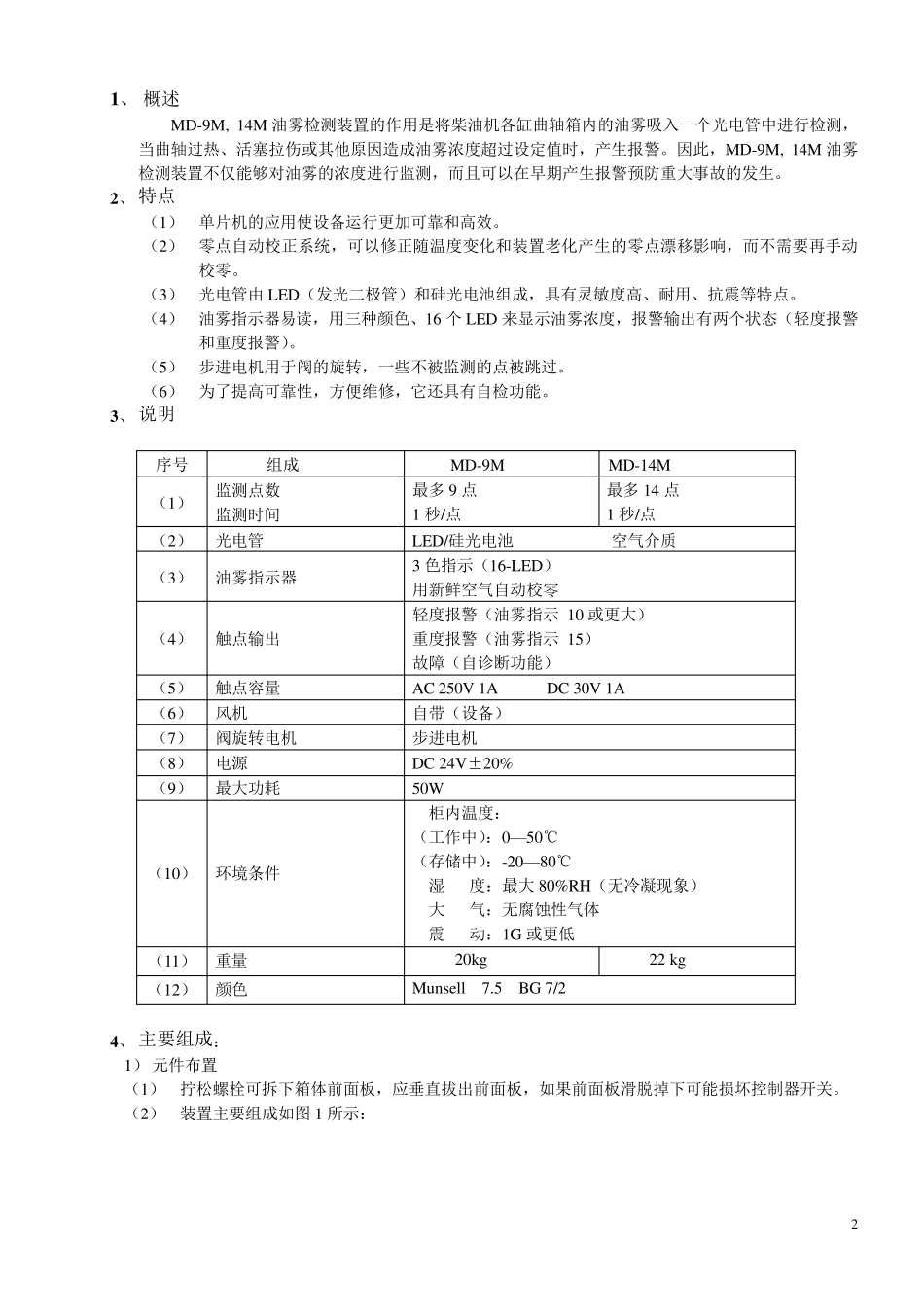

DAIHATSU MD-9M/14M 柴油机油雾检测装置 使用说明 编译： 校对： 陕西柴油机重工有限公司 2005 年 4 月 2 日 2 1 、 概 述 MD-9M, 14M 油 雾 检 测 装 置 的 作 用 是 将 柴 油 机 各 缸 曲 轴 箱 内 的 油 雾 吸 入 一 个 光 电 管 中 进 行 检 测 ，当 曲 轴 过 热 、 活 塞 拉 伤 或 其 他 原 因 造 成 油 雾 浓 度 超 过 设 定 值 时 ， 产 生 报 警 。 因 此 ， MD-9M, 14M 油 雾检 测 装 置 不 仅 能 够 对 油 雾 的 浓 度 进 行 监 测 ， 而 且 可 以 在 早 期 产 生 报 警 预 防 重 大 事 故 的 发 生 。 2 、 特 点 （ 1） 单 片 机 的 应 用 使 设 备 运 行 更 加 可 靠 和 高 效 。 （ 2） 零 点 自 动 校 正 系 统 ， 可 以 修 正 随 温 度 变 化 和 装 置 老 化 产 生 的 零 点 漂 移 影 响 ， 而 不 需 要 再 手 动校 零 。 （ 3） 光 电 管 由 LED（ 发 光 二 极 管 ） 和 硅 光 电 池 组 成 ， 具 有 灵 敏 度 高 、 耐 用 、 抗震等特 点 。 （ 4） 油 雾 指示器易读， 用 三种颜色、 16 个 LED 来显示油 雾 浓 度 ， 报 警 输出有 两个 状态（ 轻度 报 警和 重 度 报 警 ）。 （ 5） 步进 电 机 用 于阀的 旋转， 一 些不 被监 测 的 点 被跳过 。 （ 6） 为了提高 可 靠 性， 方便维修 ， 它还具 有 自 检 功能 。 3 、 说明 序号 组 成 MD-9M MD-14M （ 1） 监 测 点 数 监 测 时 间 最多9 点 1 秒/点 最多14 点 1 秒/点 （ 2） 光 电 管 LED/硅 光 电 池 空气介质 （ 3） 油 雾 指示器 3 色指示（ 16-LED） 用 新鲜空气自 动 校 零 （ 4） 触点 输出 轻度 报 警 （ 油 雾 指示 10 或 更 大 ） 重 度 报 警 （ 油 雾 指示 15） 故 障（ 自 诊断功能 ） （ 5） 触点 容量 AC 250V 1A DC 30V 1A （ 6） 风机 自 带（ 设 备 ） （ 7） 阀旋转电 机 步进 电 机 （ 8） 电 源 DC 24V±20% （ 9） 最大 功耗 50W （ 10） 环境条件 柜内 温 度 ： （ 工作 中 ）：0—50℃ （ 存储...
