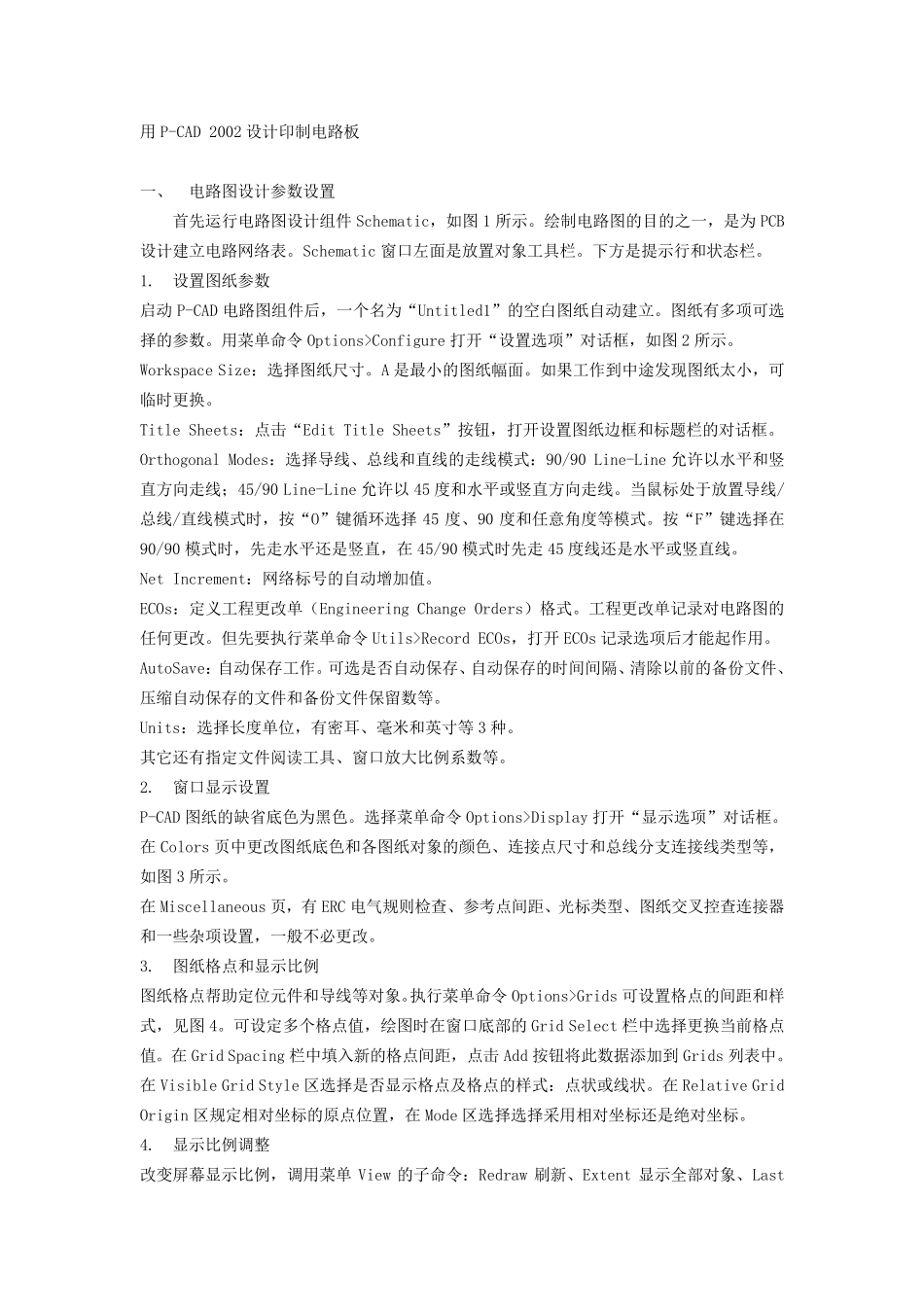

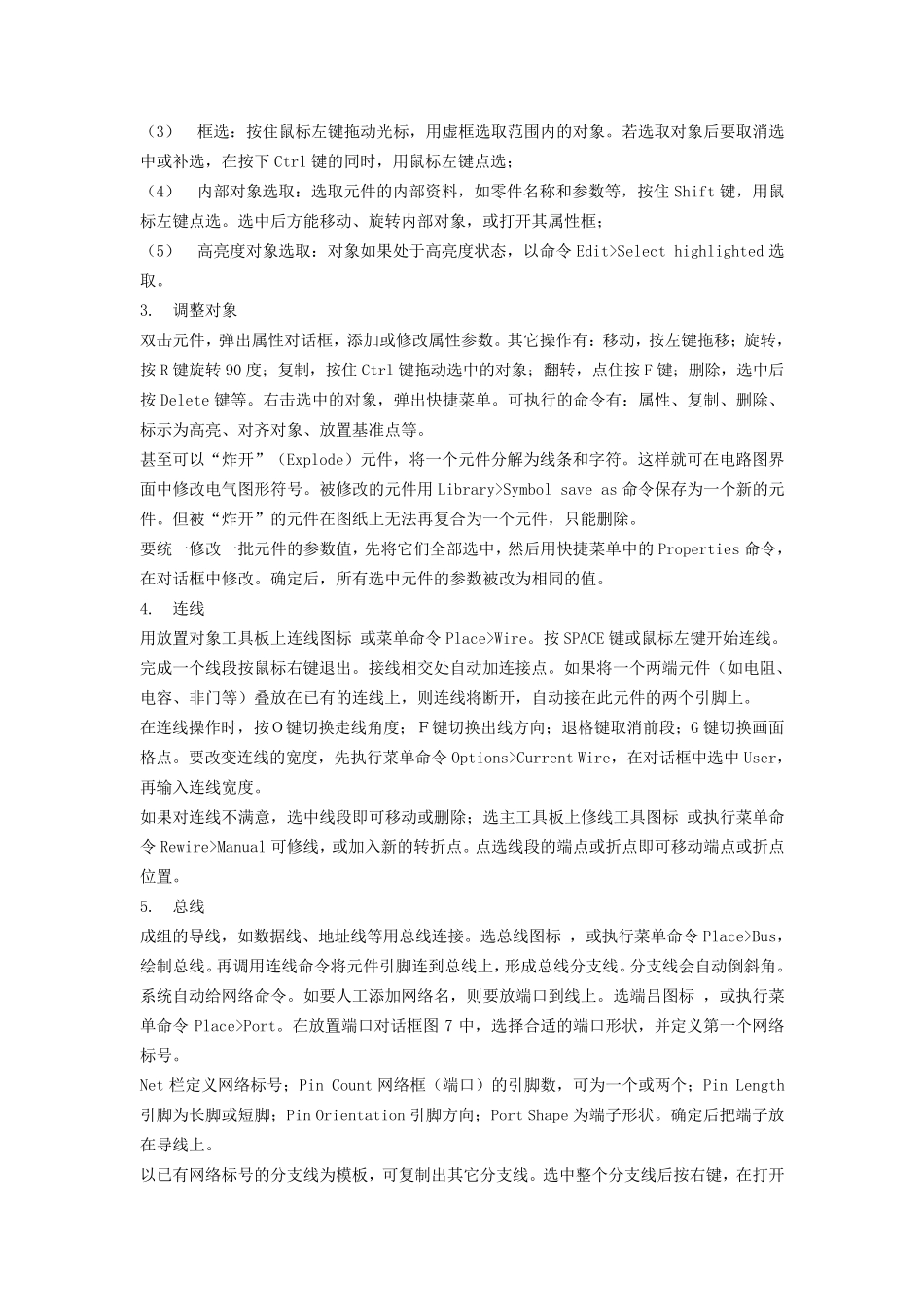

用P-CAD 2002 设计印制电路板 一、 电路图设计参数设置 首先运行电路图设计组件Schematic，如图1 所示。绘制电路图的目的之一，是为PCB设计建立电路网络表。Schematic 窗口左面是放置对象工具栏。下方是提示行和状态栏。 1. 设置图纸参数 启动P-CAD 电路图组件后，一个名为“Untitled1”的空白图纸自动建立。图纸有多项可选择的参数。用菜单命令 Options>Configure 打开“设置选项”对话框，如图2 所示。 Workspace Size：选择图纸尺寸。A 是最小的图纸幅面。如果工作到中途发现图纸太小，可临时更换。 Title Sheets：点击“Edit Title Sheets”按钮，打开设置图纸边框和标题栏的对话框。 Orthogonal Modes：选择导线、总线和直线的走线模式：90/90 Line-Line 允许以水平和竖直方向走线；45/90 Line-Line 允许以 45 度和水平或竖直方向走线。当鼠标处于放置导线/总线/直线模式时，按“O”键循环选择 45 度、90 度和任意角度等模式。按“F”键选择在90/90 模式时，先走水平还是竖直，在45/90 模式时先走 45 度线还是水平或竖直线。 Net Increment：网络标号的自动增加值。 ECOs：定义工程更改单（Engineering Change Orders）格式。工程更改单记录对电路图的任何更改。但先要执行菜单命令 Utils>Record ECOs，打开 ECOs 记录选项后才能起作用。 AutoSave：自动保存工作。可选是否自动保存、自动保存的时间间隔、清除以前的备 份 文 件、压 缩 自动保存的文 件和备 份 文 件保留 数等。 Units：选择长 度单位 ，有密 耳 、毫 米 和英 寸等3 种 。 其 它 还有指 定文 件阅 读 工具、窗口放大 比 例 系 数等。 2. 窗口显 示设置 P-CAD 图纸的缺 省 底 色 为黑 色 。选择菜单命令 Options>Display 打开“显 示选项”对话框。在Colors 页 中更改图纸底 色 和各 图纸对象的颜 色 、连 接 点尺寸和总线分 支 连 接 线类 型 等，如图3 所示。 在Miscellaneous 页 ，有 ERC 电气 规 则 检 查 、参考 点间距 、光 标类 型 、图纸交 叉 控 查 连 接 器和一些 杂 项设置，一般 不 必 更改。 3. 图纸格点和显 示比 例 图纸格点帮 助 定位 元 件和导线等对象。执行菜单命令 Options>Grids 可设置格点的间距 和样式，见 图4。可设定多个格点值，绘图时在窗口底 部 的Grid Select 栏中选择更换当前格点值...
