用TracePro设计鳞甲反光杯教程

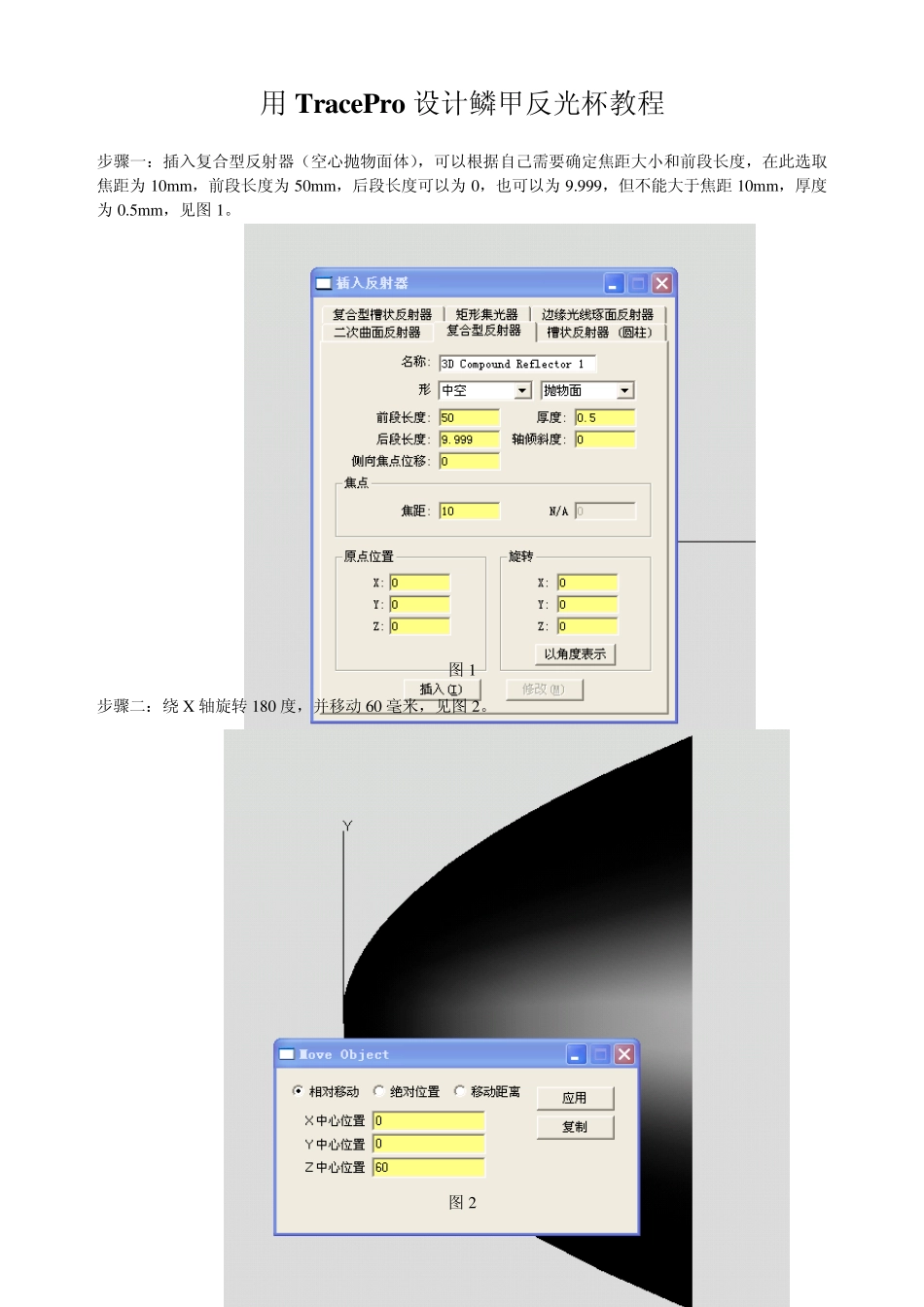

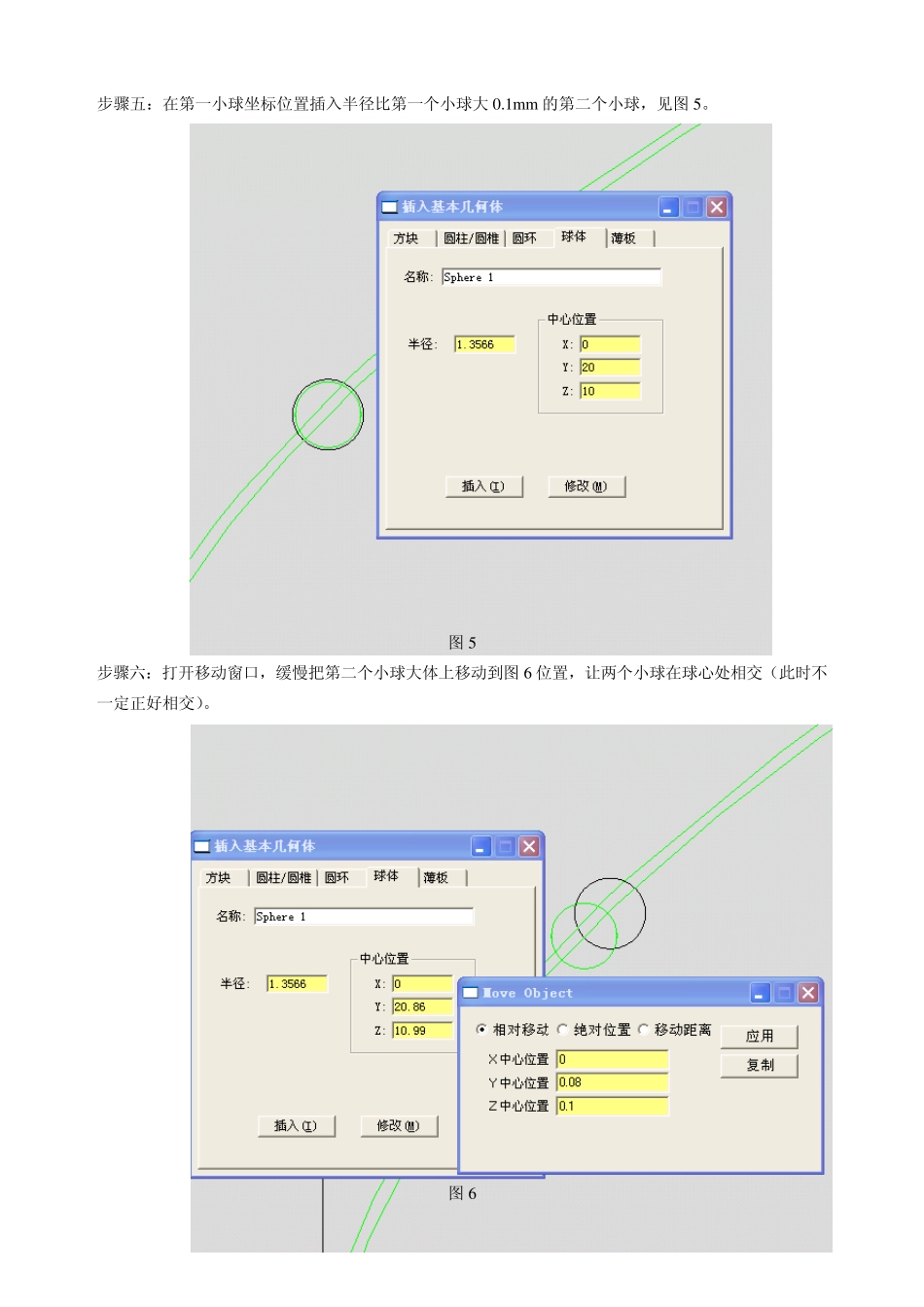

用TracePro 设计鳞甲反光杯教程 步骤一：插入复合型反射器（空心抛物面体），可以根据自己需要确定焦距大小和前段长度，在此选取焦距为10mm，前段长度为50mm，后段长度可以为0，也可以为9.999，但不能大于焦距10mm，厚度为0.5mm，见图1。 图1 步骤二：绕 X 轴旋转 180 度，并移动 60 毫米，见图2。 图2 步骤三：点击轮廓，显示出抛物面母线，母线就是纵向截面里边那条抛物线，见图3。 图3 步骤四：计算：设 z 为自变量，y 为因变量，则抛物线方程为22yPz，其中2fP ，在10mmzf（等于焦距）时，求得20mmy ，即焦点处横截面的半径20mmry，以此作为半径求焦点位置横截面的圆周周长，周长为2125.6637mmCr。 假如在该圆周加入 100 个小球（也可以加入其他数量小球），则每个小球直径为： 1.2566mm100Cd . 小球大小给出后，在 YZ 平面上以坐标（20，10）插入小球即可，为了小球排满圆周后两相邻排小球就重叠一半，此时用上述计算的小球直径作为半径就可达到目的，见图4(a)和图4 (b)。 图4(a) 插入第一的小球的位置 图4(b) 复制沿 Z 轴旋转后的小球（该步骤无须进行） 步骤五：在第一小球坐标位置插入半径比第一个小球大0.1m m 的第二个小球，见图5。 图5 步骤六：打开移动窗口，缓慢把第二个小球大体上移动到图6 位置，让两个小球在球心处相交（此时不一定正好相交）。 图6 步骤七：在第二个小球位置插入直径比第二个小球直径大0.1m m 的第三个小球，并大体移动到图7 位置。 图7 步骤八：以此类推插入、添加并移动小球，使小球大体排满焦点前的母线，见图8。 图8 步骤九：第一个小球坐标位置是计算出来的，它已经在精确位置，但它的球心位置我们无法精确定位，于是点击第一个小球，把半径改为0 .0 1 ，此时不是修改，而是插入非常小的小球，和第一个小球差集挖个小孔洞，这样便确定了一个小球的球心，见图9 。 图9 步骤十：所有小球都按第一个小球的做法找到球心位置，见图1 0 。 图1 0 步骤十一：把所有小球的球心都精确调节到母线上，并让后者左侧与前者的球心相切，一一调好后，见图11（a）和图11(b)。 图11(a) 轮廓图 图11(b) 着色图 步骤十二：每隔一个小球选中一个，沿Z 轴旋转1.8 度，再全部选中旋转3.6 度，这样做是为了对所有小球进行交叉排列，见图12(a)。也可以不旋转1.8 度，对选母线上的所有小球复制旋转，成非交叉排列，见图12(b)。 图12(a...
