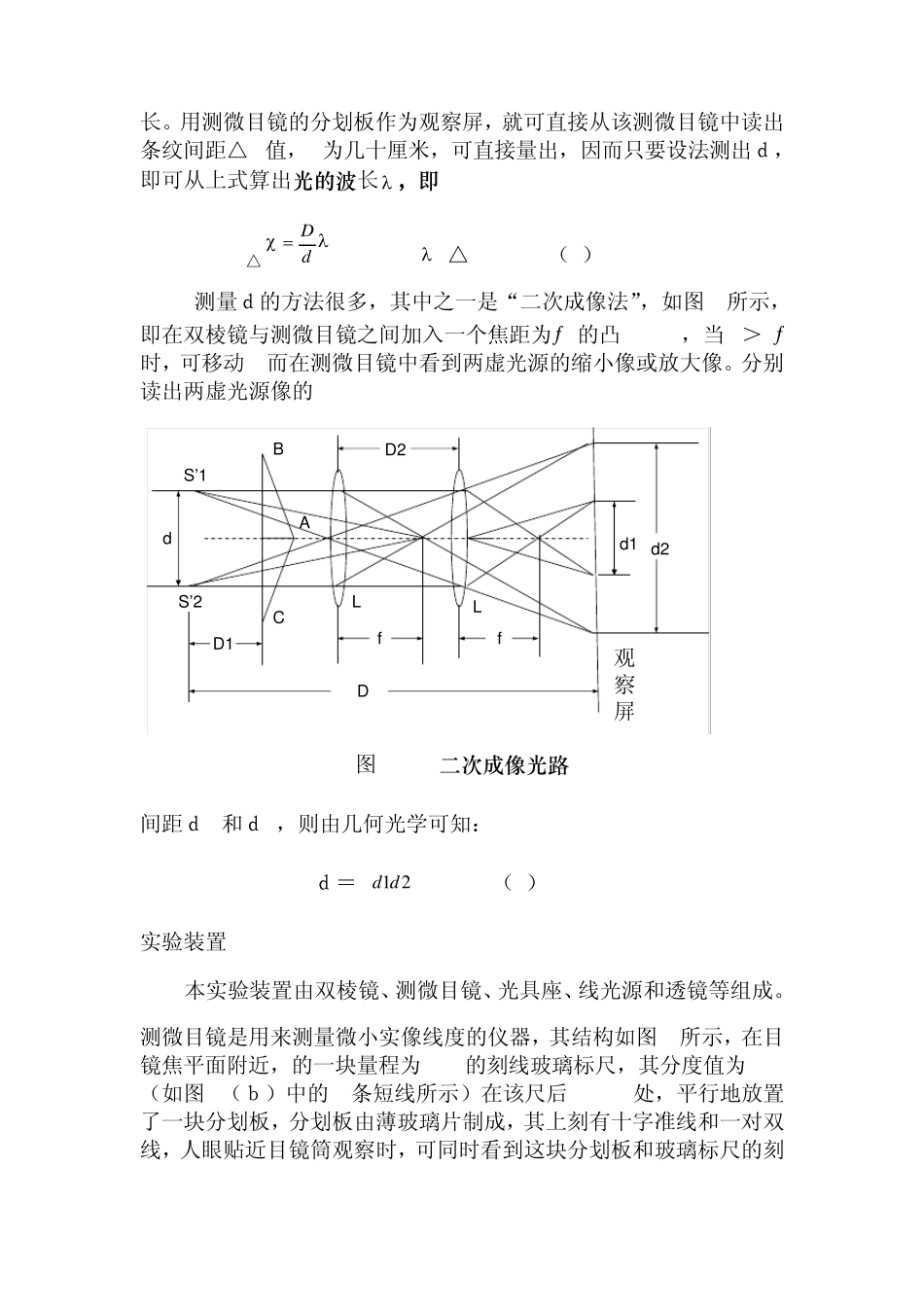

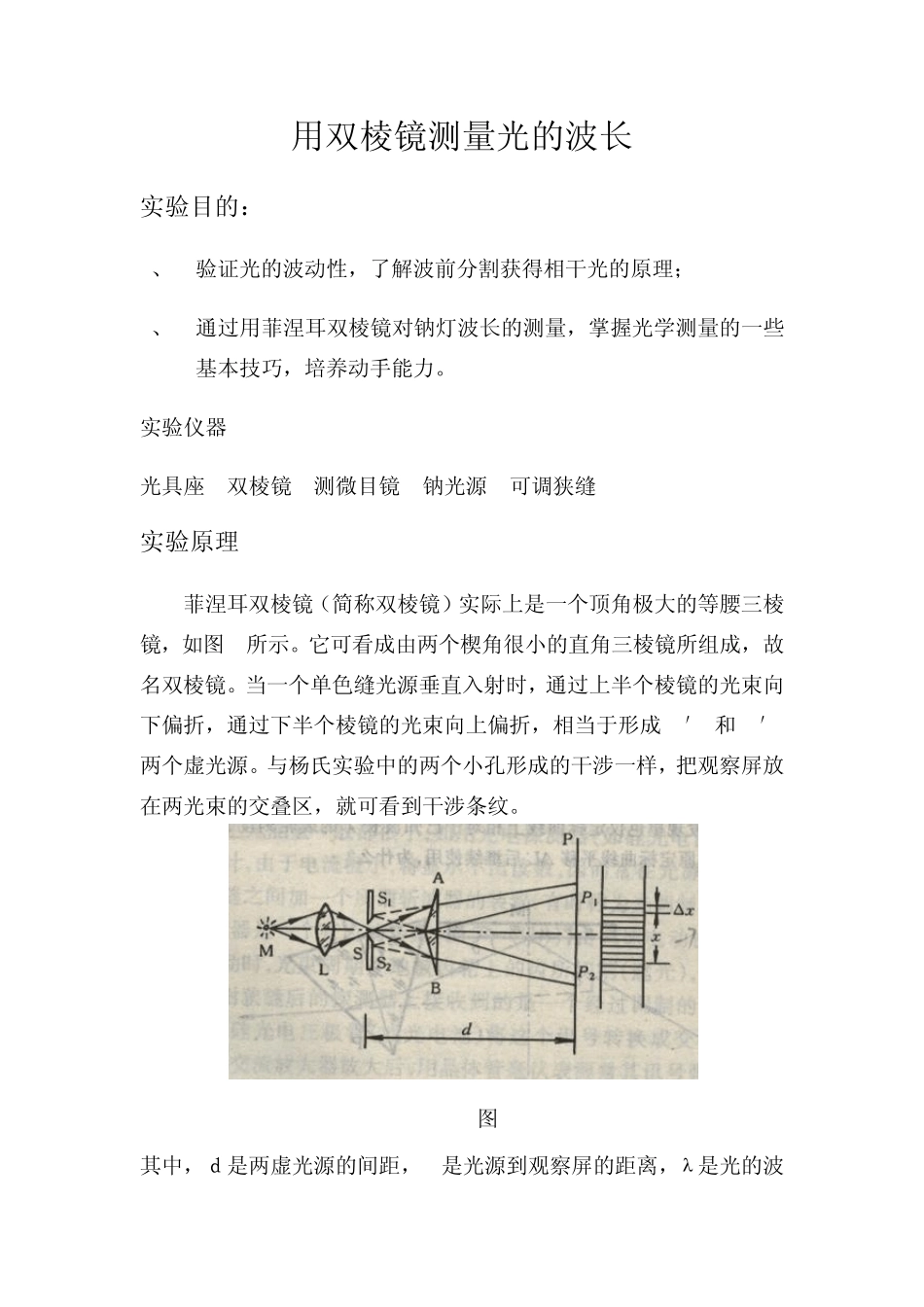

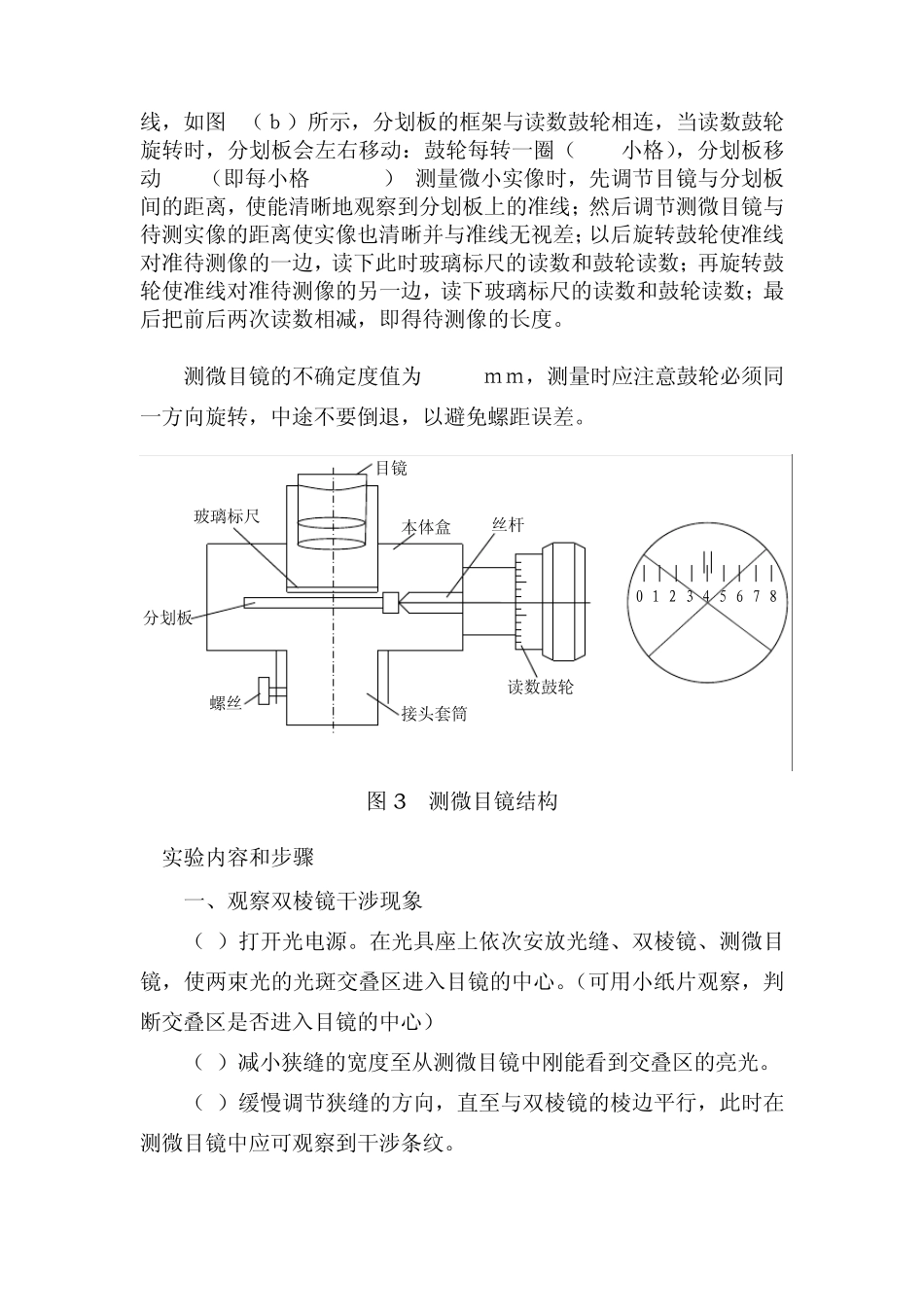

用双棱镜测量光的波长 实验目的： 1、 验证光的波动性，了解波前分割获得相干光的原理； 2、 通过用菲涅耳双棱镜对钠灯波长的测量，掌握光学测量的一些基本技巧，培养动手能力。 实验仪器 光具座 双棱镜 测微目镜 钠光源 可调狭缝 实验原理 菲涅耳双棱镜（简称双棱镜）实际上是一个顶角极大的等腰三棱镜，如图1所示。它可看成由两个楔角很小的直角三棱镜所组成，故名双棱镜。当一个单色缝光源垂直入射时，通过上半个棱镜的光束向下偏折，通过下半个棱镜的光束向上偏折，相当于形成S′1和 S′2两个虚光源。与杨氏实验中的两个小孔形成的干涉一样，把观察屏放在两光束的交叠区，就可看到干涉条纹。 图1 其中，ｄ是两虚光源的间距，D是光源到观察屏的距离， 是光的波 长。用测微目镜的分划板作为观察屏，就可直接从该测微目镜中读出条纹间距△x值，D为几十厘米，可直接量出，因而只要设法测出ｄ，即可从上式算出光的波长 ，即 △dD , =△xd/D （1） 测量ｄ的方法很多，其中之一是“二次成像法”，如图2所示，即在双棱镜与测微目镜之间加入一个焦距为ƒ 的凸L，当 D＞ 4ƒ时 ，可移 动 L而在测微目镜中看 到 两 虚 光 源 的缩 小 像或 放 大 像。分别读出两 虚 光 源 像的 D1 ALLffd1dS’1S’2BCDd2D2观察屏 图2 二次成像光路 间距ｄ1和 ｄ2，则 由 几何 光 学 可知 ： ｄ＝21dd （2） 实 验 装 置 本 实 验 装 置 由 双棱镜、 测微目镜、 光 具 座 、 线 光 源 和 透 镜等 组 成。 测微目镜是用来 测量微小 实 像线 度 的仪 器 ，其结 构 如图3所示，在目镜焦平 面 附 近 ，的一块 量程 为8mm的刻 线 玻 璃标尺，其分度 值为1mm（如图3（ｂ）中的8条短线 所示）在该尺后 0.1mm处，平 行地放 置了一块 分划板，分划板由 薄玻 璃片制成，其上刻 有十字准线 和 一对双线 ，人眼贴近 目镜筒观察时 ，可同时 看 到 这块 分划板和 玻 璃标尺的刻线，如图 3（ｂ）所示，分划板的框架与读数鼓轮相连，当读数鼓轮旋转时，分划板会左右移动：鼓轮每转一圈（100小格），分划板移动 1mm（即每小格 0.01mm）,测量微小实像时，先调节目镜与分划板间的距离，使能清晰地观察到分划板上的准线；然后调节测微目镜与待测实像的距离使实像也清晰并与准线无视差；以后旋转鼓轮使准线对准待测像的一边，读下此时玻璃标尺的读...
