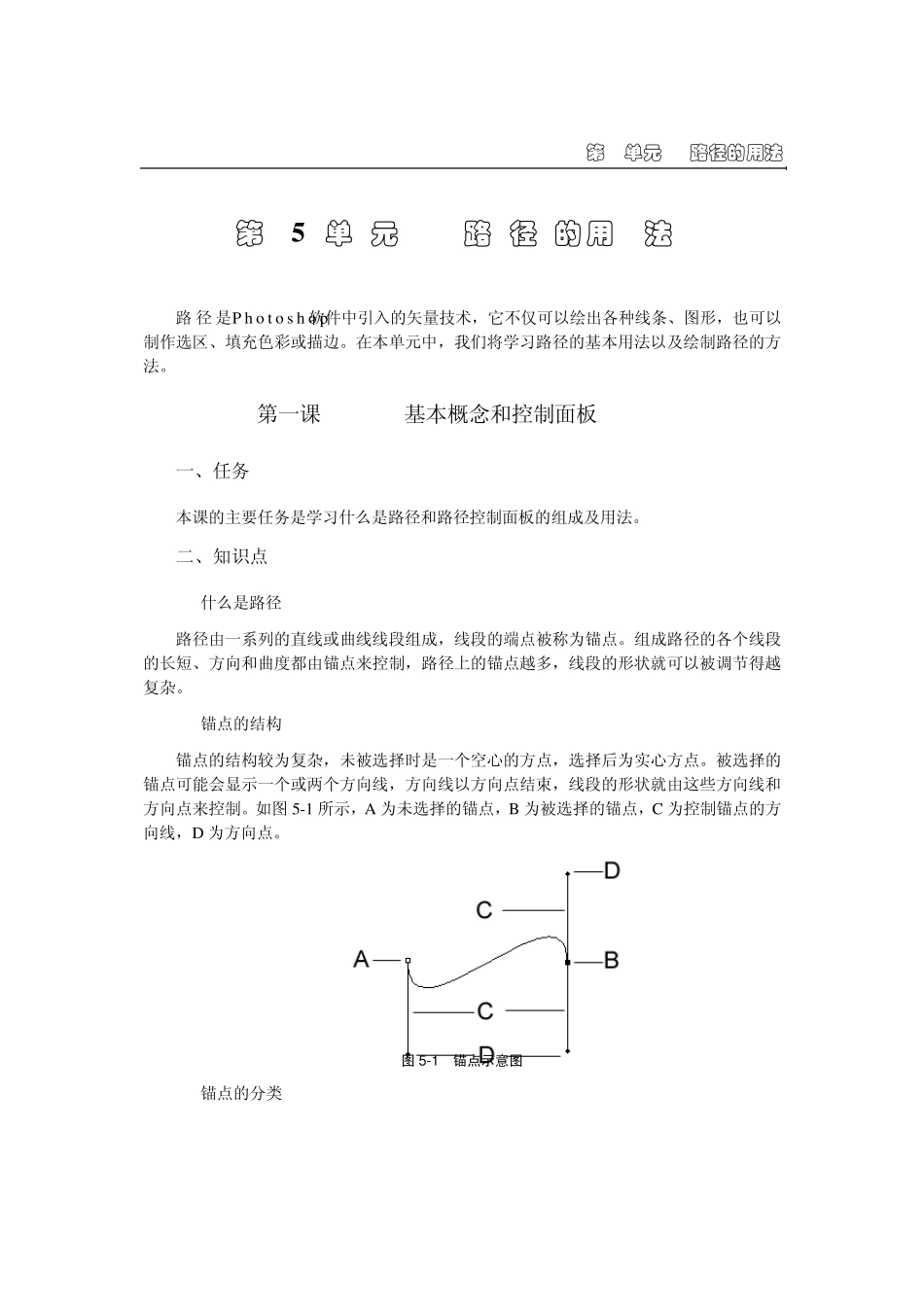

第 5单元 路径的用法 102 第5单 元 路 径 的用法 路径是P h o to s h o p软件中引入的矢量技术,它不仅可以绘出各种线条、图形,也可以制作选区、填充色彩或描边。在本单元中,我们将学习路径的基本用法以及绘制路径的方法。 第一课 基本概念和控制面板 一、任务 本课的主要任务是学习什么是路径和路径控制面板的组成及用法。 二、知识点 1. 什么是路径 路径由一系列的直线或曲线线段组成,线段的端点被称为锚点。组成路径的各个线段的长短、方向和曲度都由锚点来控制,路径上的锚点越多,线段的形状就可以被调节得越复杂。 2. 锚点的结构 锚点的结构较为复杂,未被选择时是一个空心的方点,选择后为实心方点。被选择的锚点可能会显示一个或两个方向线,方向线以方向点结束,线段的形状就由这些方向线和方向点来控制。如图 5-1 所示,A 为未选择的锚点,B 为被选择的锚点,C 为控制锚点的方向线,D 为方向点。 图 5 -1 锚点示意图 3. 锚点的分类 第 5单元 路径的用法 103 根据方向点和方向线的不同,锚点可以被分为平滑点、拐点和角点3 类。 平滑点:平滑点的两侧都有方向线,两个方向线在一条直线上,当拖动其中一个方向点时,另一点随之做对称运动。因此当调节一条曲线时,通过平滑点相连的另一曲线也将随之变化。使用钢笔工具点击并拖动可创建平滑点。 拐点:拐点多具有两个方向线,但它们是相互独立的,调节其中一个方向点时,另一个不受影响,因此当调节一条曲线时,通过拐点相连的另一曲线不会受到影响,即只调整与方向线同侧的曲线。创建拐点以平滑点为基础,按住Alt键或使用转换点工具拖动平滑点的方向点可将平滑点转换成拐点。如果是只要按住Alt键在平滑点上点击将会创建只有一个方向线的拐点。 角点:没有方向线的锚点称为角点,它是直线段的端点。使用钢笔工具直接点击即可创建角点。 如图5-2所示是平滑点、拐点和角点的示意图。 图5 -2 平滑点、拐点、角点示意图 4. 路径控制面板 执行菜单命令窗口→显示路径可以打开如图5-3 所示的路径控制面板,从中可以进行创建、存储路径等操作。控制面板上常见的有路径和工作路径两类,其中路径是已经被保存的路径,而工作路径是临时状态的路径。与其他控制面板的用法相似,蓝色反白路径为当前路径。控制面板下端各执行按钮可方便地完成下列操作: 用前景色填充路径:点击后可用前景色填充路径。 用前景色描边路...
