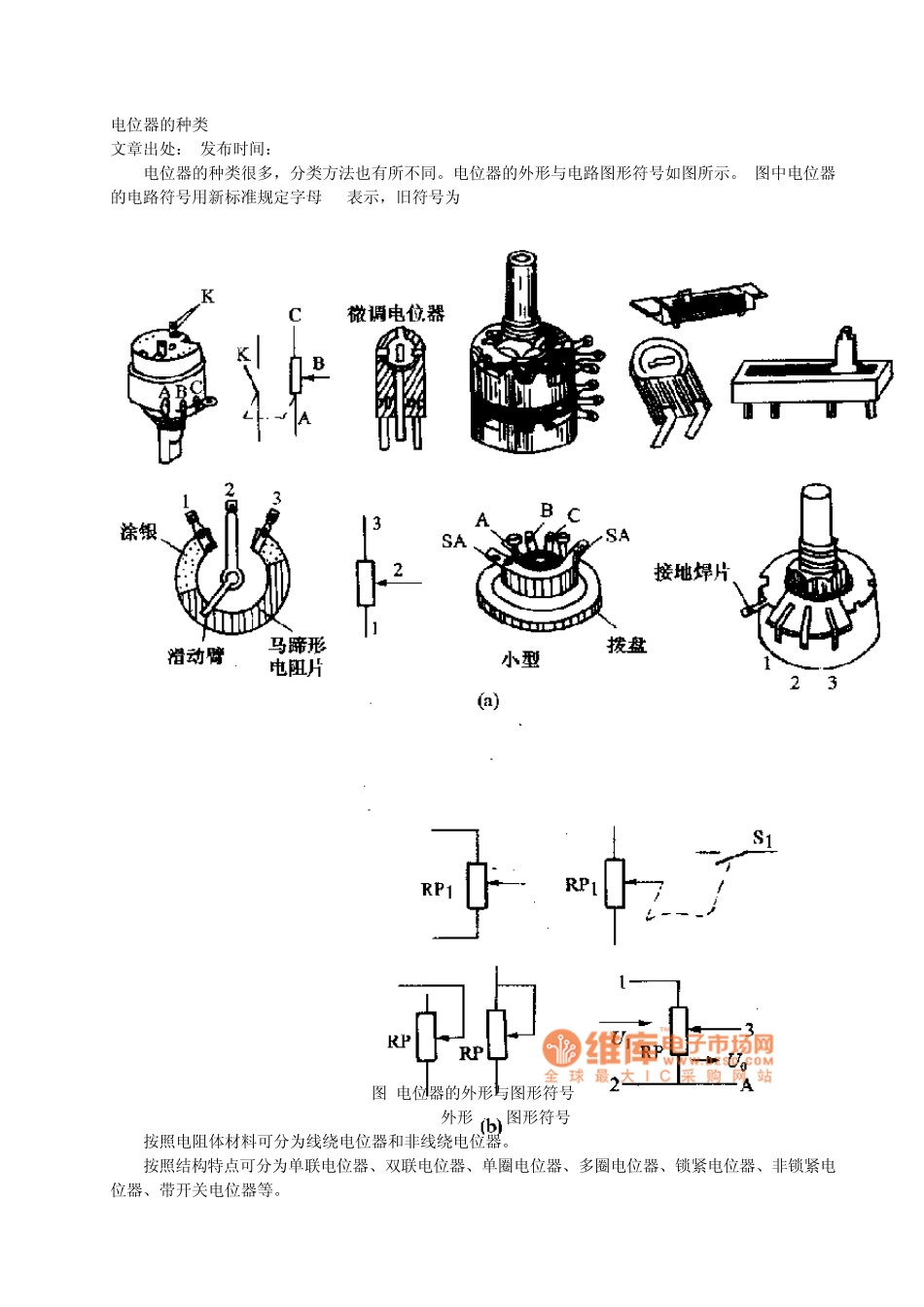

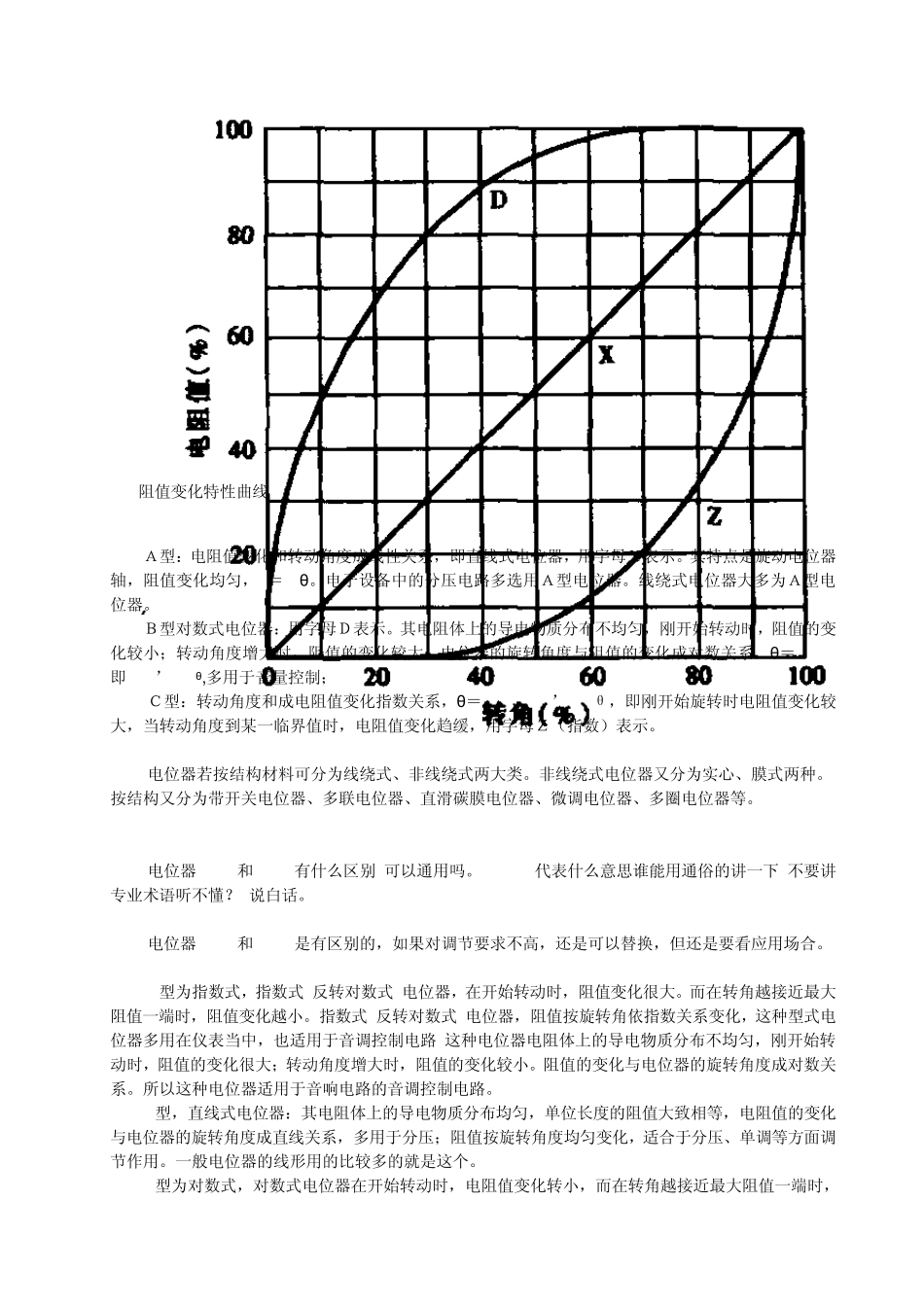

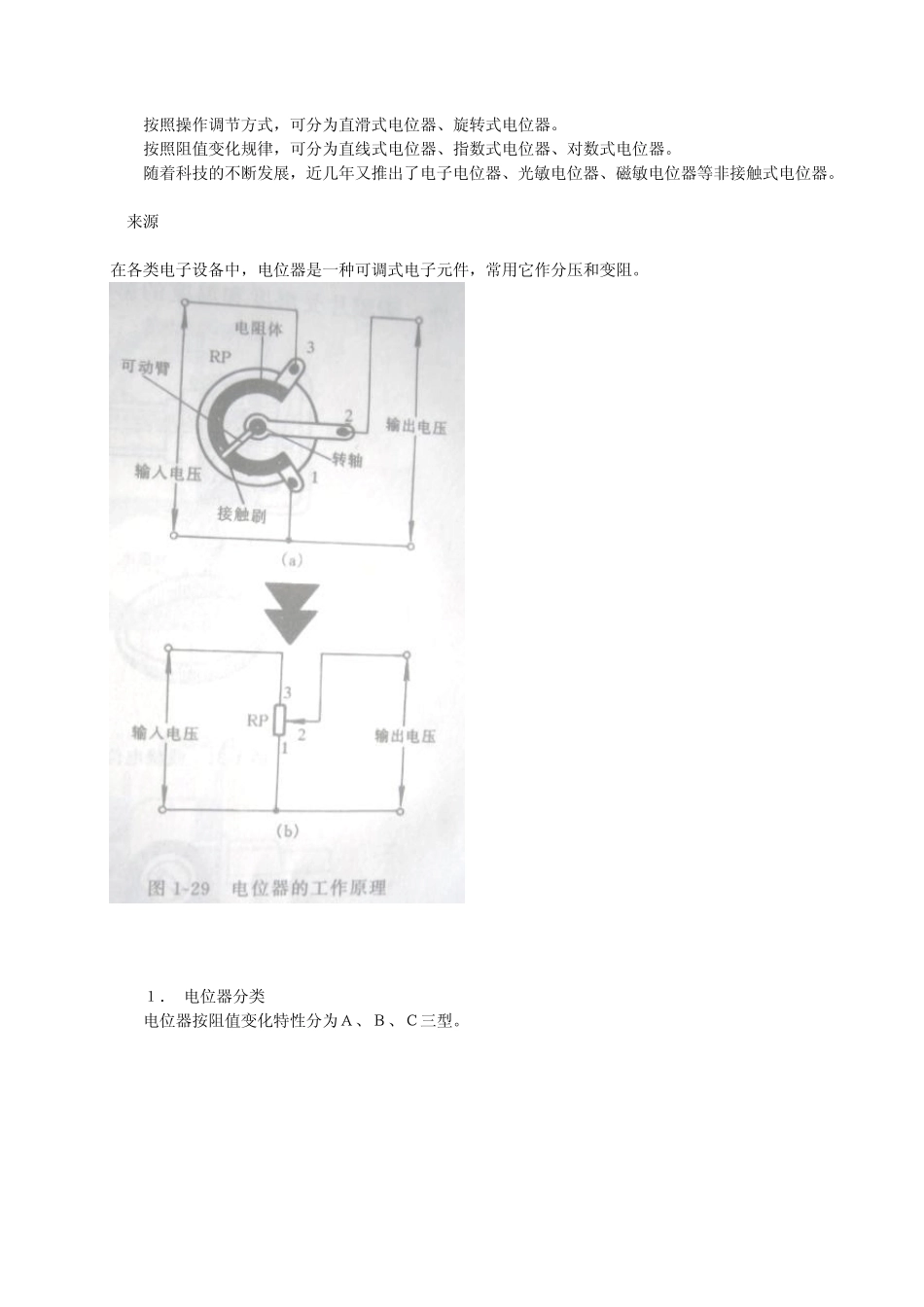

电位器的种类 文章出处： 发布时间： 2008/04/03 电位器的种类很多，分类方法也有所不同。电位器的外形与电路图形符号如图所示。(图中电位器的电路符号用新标准规定字母RP表示，旧符号为W) 图:电位器的外形与图形符号 (a)外形;(b)图形符号 按照电阻体材料可分为线绕电位器和非线绕电位器。 按照结构特点可分为单联电位器、双联电位器、单圈电位器、多圈电位器、锁紧电位器、非锁紧电位器、带开关电位器等。 按照操作调节方式，可分为直滑式电位器、旋转式电位器。 按照阻值变化规律，可分为直线式电位器、指数式电位器、对数式电位器。 随着科技的不断发展，近几年又推出了电子电位器、光敏电位器、磁敏电位器等非接触式电位器。 来源:ks99 在各类电子设备中，电位器是一种可调式电子元件，常用它作分压和变阻。 １． 电位器分类 电位器按阻值变化特性分为Ａ、Ｂ、Ｃ三型。 阻值变化特性曲线 Ａ型：电阻值变化和转动角度成线性关系，即直线式电位器，用字母Ｘ表示。其特点是旋动电位器轴，阻值变化均匀，R＝k*θ。电子设备中的分压电路多选用Ａ型电位器。线绕式电位器大多为Ａ型电位器。 Ｂ型对数式电位器：用字母Ｄ表示。其电阻体上的导电物质分布不均匀，刚开始转动时，阻值的变化较小；转动角度增大时，阻值的变化较大。电位器的旋转角度与阻值的变化成对数关系，θ＝klgR,即R=k’*10θ,多用于音量控制； Ｃ型：转动角度和成电阻值变化指数关系，θ＝k10R，R=k’*lgθ，即刚开始旋转时电阻值变化较大，当转动角度到某一临界值时，电阻值变化趋缓，用字母Ｚ（指数）表示。 电位器若按结构材料可分为线绕式、非线绕式两大类。非线绕式电位器又分为实心、膜式两种。按结构又分为带开关电位器、多联电位器、直滑碳膜电位器、微调电位器、多圈电位器等。 电位器A20K和B20K有什么区别 可以通用吗。 A B C代表什么意思谁能用通俗的讲一下,不要讲专业术语听不懂？ 说白话。 电位器A20K和B20K是有区别的，如果对调节要求不高，还是可以替换，但还是要看应用场合。 A 型为指数式，指数式(反转对数式)电位器，在开始转动时，阻值变化很大。而在转角越接近最大阻值一端时，阻值变化越小。指数式(反转对数式)电位器，阻值按旋转角依指数关系变化，这种型式电位器多用在仪表当中，也适用于音调控制电路,这种电位器电阻体上的导电物质分布不均匀，刚开始转动时，阻值的变化很大；转动角度增大时，阻值的变化较小。阻值的变化与电...
