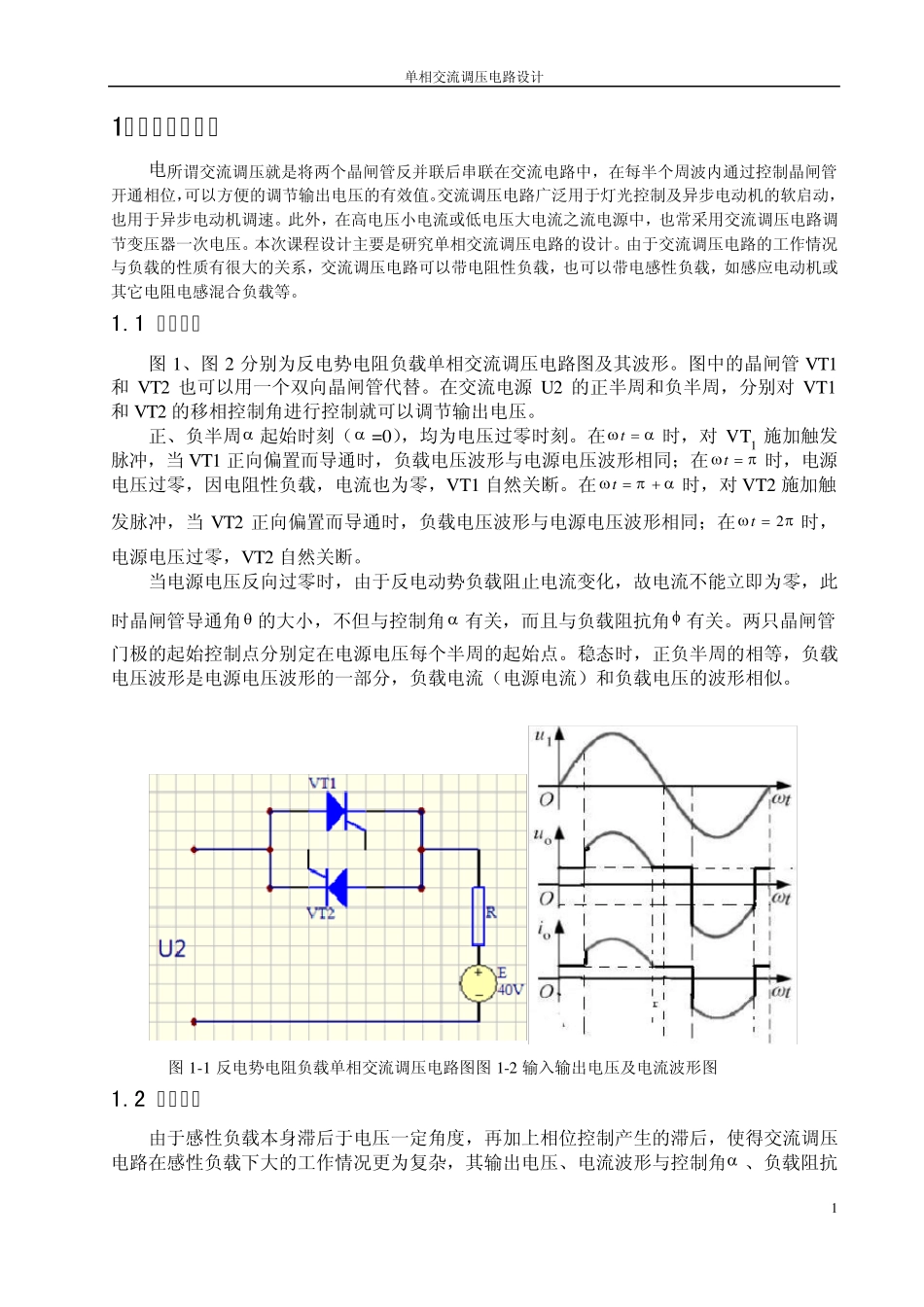

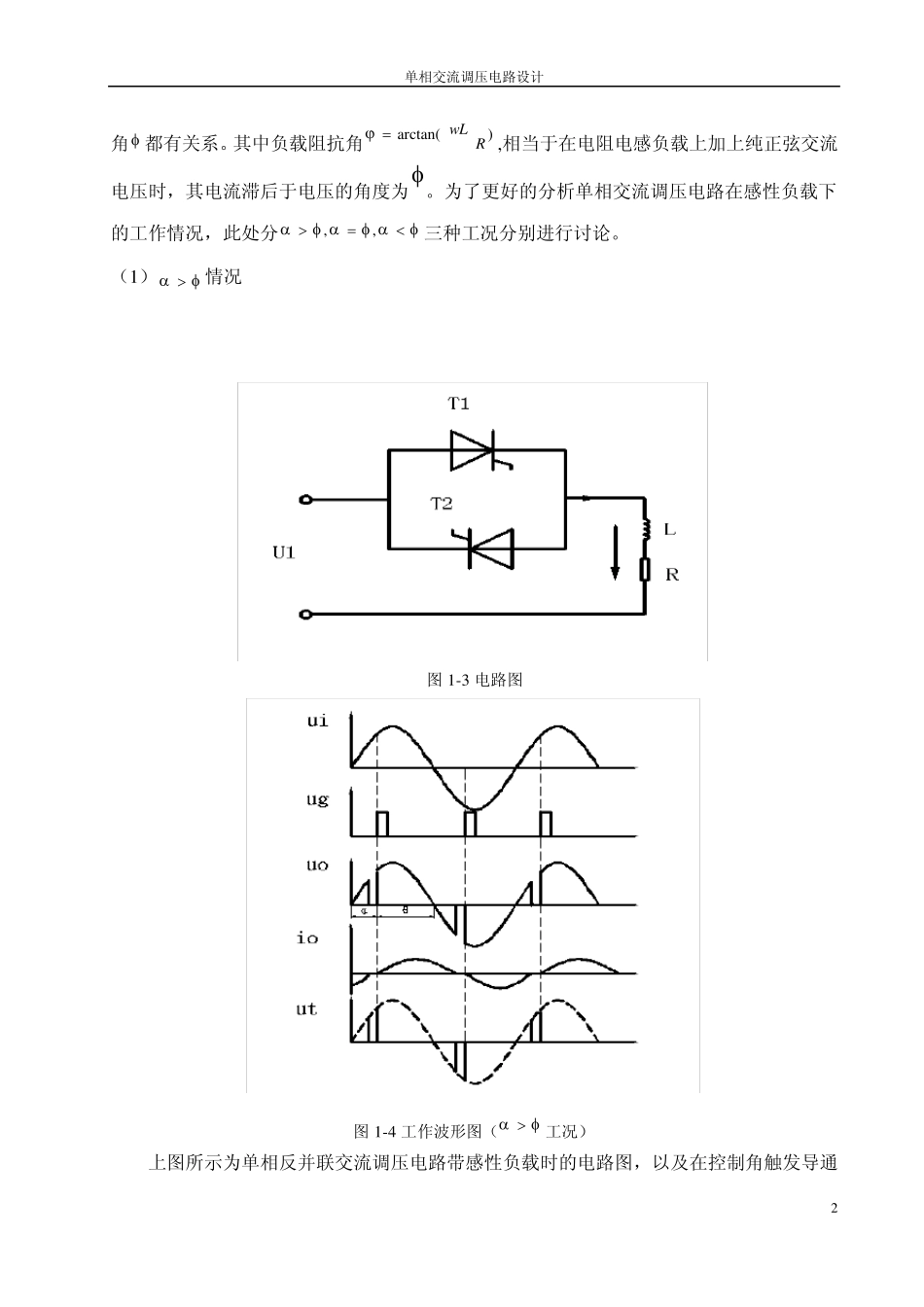

单相交流调压电路设计 1 1．主电路的设计 电所谓交流调压就是将两个晶闸管反并联后串联在交流电路中，在每半个周波内通过控制晶闸管开通相位，可以方便的调节输出电压的有效值。交流调压电路广泛用于灯光控制及异步电动机的软启动，也用于异步电动机调速。此外，在高电压小电流或低电压大电流之流电源中，也常采用交流调压电路调节变压器一次电压。本次课程设计主要是研究单相交流调压电路的设计。由于交流调压电路的工作情况与负载的性质有很大的关系，交流调压电路可以带电阻性负载，也可以带电感性负载，如感应电动机或其它电阻电感混合负载等。 1.1 电阻负载 图1、图2 分别为反电势电阻负载单相交流调压电路图及其波形。图中的晶闸管VT1和 VT2 也可以用一个双向晶闸管代替。在交流电源U2 的正半周和负半周，分别对 VT1和 VT2 的移相控制角进行控制就可以调节输出电压。 正、负半周 起始时刻（ =0），均为电压过零时刻。在t时，对 VT1 施加触发脉冲，当 VT1 正向偏置而导通时，负载电压波形与电源电压波形相同；在t时，电源电压过零，因电阻性负载，电流也为零，VT1 自然关断。在t时，对 VT2 施加触发脉冲，当 VT2 正向偏置而导通时，负载电压波形与电源电压波形相同；在2t时，电源电压过零，VT2 自然关断。 当电源电压反向过零时，由于反电动势负载阻止电流变化，故电流不能立即为零，此时晶闸管导通角 的大小，不但与控制角 有关，而且与负载阻抗角 有关。两只晶闸管门极的起始控制点分别定在电源电压每个半周的起始点。稳态时，正负半周的相等，负载电压波形是电源电压波形的一部分，负载电流（电源电流）和负载电压的波形相似。 图1-1 反电势电阻负载单相交流调压电路图图1-2 输入输出电压及电流波形图 1.2 阻感负载 由于感性负载本身滞后于电压一定角度，再加上相位控制产生的滞后，使得交流调压电路在感性负载下大的工作情况更为复杂，其输出电压、电流波形与控制角 、负载阻抗单相交流调压电路设计 2 角 都有关系。其中负载阻抗角)arctan(RwL,相当于在电阻电感负载上加上纯正弦交流电压时，其电流滞后于电压的角度为。为了更好的分析单相交流调压电路在感性负载下的工作情况，此处分,,三种工况分别进行讨论。 （1） 情况 图 1-3 电路图 图 1-4 工作波形图（ 工况） 上图所示为单相反并联交流调压电路...
