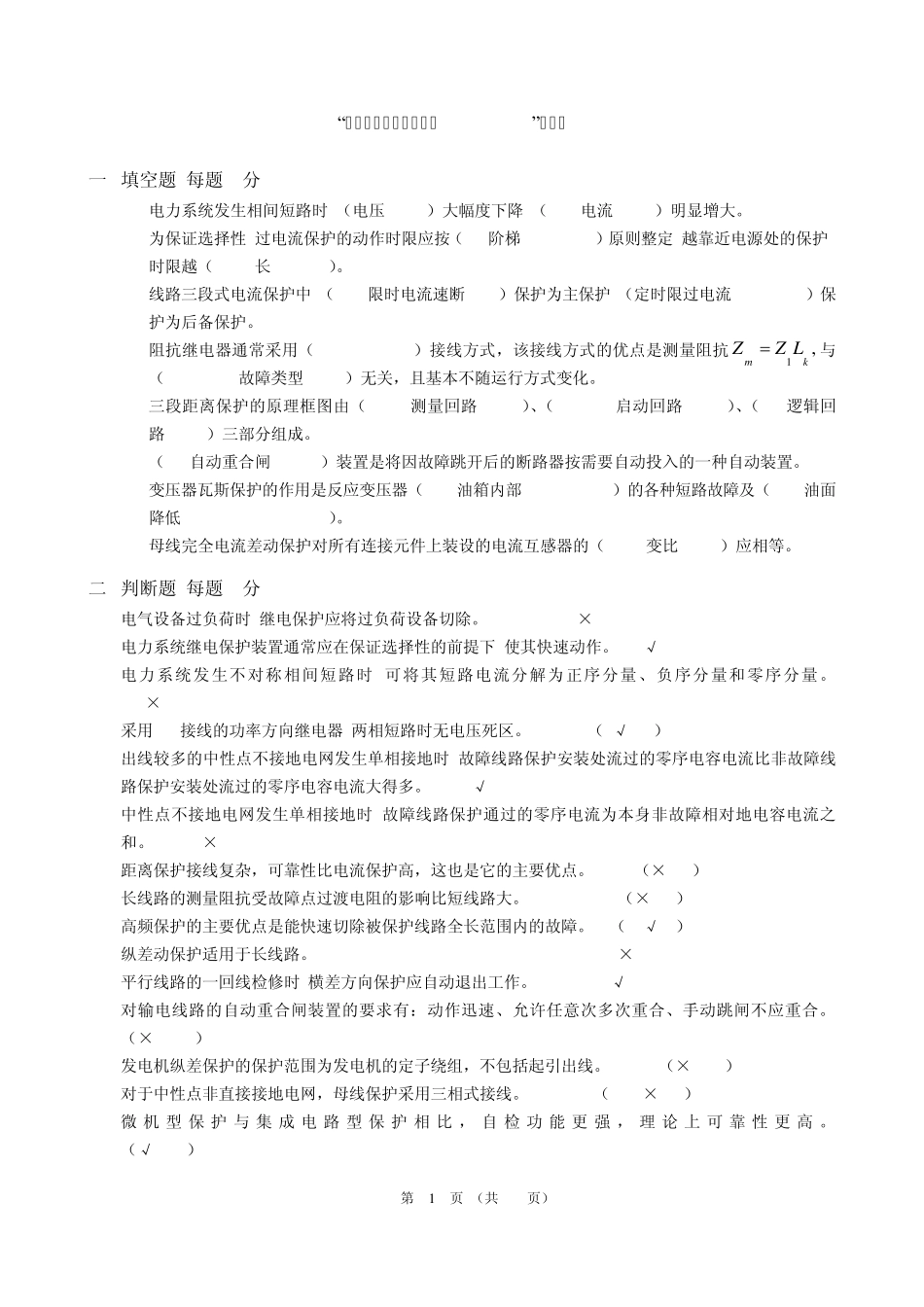

第 1 页 (共 页) “电力系统继电保护原理”复习题 一. 填空题(每题 1分) 1. 电力系统发生相间短路时,(电压 )大幅度下降,( 电流 )明显增大。 2. 为保证选择性,过电流保护的动作时限应按( 阶梯 )原则整定,越靠近电源处的保护,时限越( 长 )。 3. 线路三段式电流保护中,( 限时电流速断 )保护为主保护,(定时限过电流 )保护为后备保护。 4. 阻抗继电器通常采用( 00 )接线方式,该接线方式的优点是测量阻抗,1kmLZZ与( 故障类型 )无关,且基本不随运行方式变化。 5. 三段距离保护的原理框图由( 测量回路 )、( 启动回路 )、( 逻辑回路 )三部分组成。 6. ( 自动重合闸 )装置是将因故障跳开后的断路器按需要自动投入的一种自动装置。 7. 变压器瓦斯保护的作用是反应变压器( 油箱内部 )的各种短路故障及( 油面降低 )。 8. 母线完全电流差动保护对所有连接元件上装设的电流互感器的( 变比 )应相等。 二. 判断题(每题 1分) 1. 电气设备过负荷时,继电保护应将过负荷设备切除。 ( × ) 2. 电力系统继电保护装置通常应在保证选择性的前提下,使其快速动作。( √ ) 3. 电力系统发生不对称相间短路时,可将其短路电流分解为正序分量、负序分量和零序分量。 ( × ) 4. 采用 900接线的功率方向继电器,两相短路时无电压死区。 ( √ ) 5. 出线较多的中性点不接地电网发生单相接地时,故障线路保护安装处流过的零序电容电流比非故障线路保护安装处流过的零序电容电流大得多。 (√ ) 6. 中性点不接地电网发生单相接地时,故障线路保护通过的零序电流为本身非故障相对地电容电流之和。 (× ) 7. 距离保护接线复杂,可靠性比电流保护高,这也是它的主要优点。 (× ) 8. 长线路的测量阻抗受故障点过渡电阻的影响比短线路大。 (× ) 9. 高频保护的主要优点是能快速切除被保护线路全长范围内的故障。 ( √ ) 10. 纵差动保护适用于长线路。 ( × ) 11. 平行线路的一回线检修时,横差方向保护应自动退出工作。 (√ ) 12. 对输电线路的自动重合闸装置的要求有:动作迅速、允许任意次多次重合、手动跳闸不应重合。 (× ) 13. 发电机纵差保护的保护范围为发电机的定子绕组,不包括起引出线。 (× ) 14. 对于中性点非直接接地电网,母线保护采用三相式接线。 ( × ) 15. 微 机 型 保 护 与 集 成 电 路...
