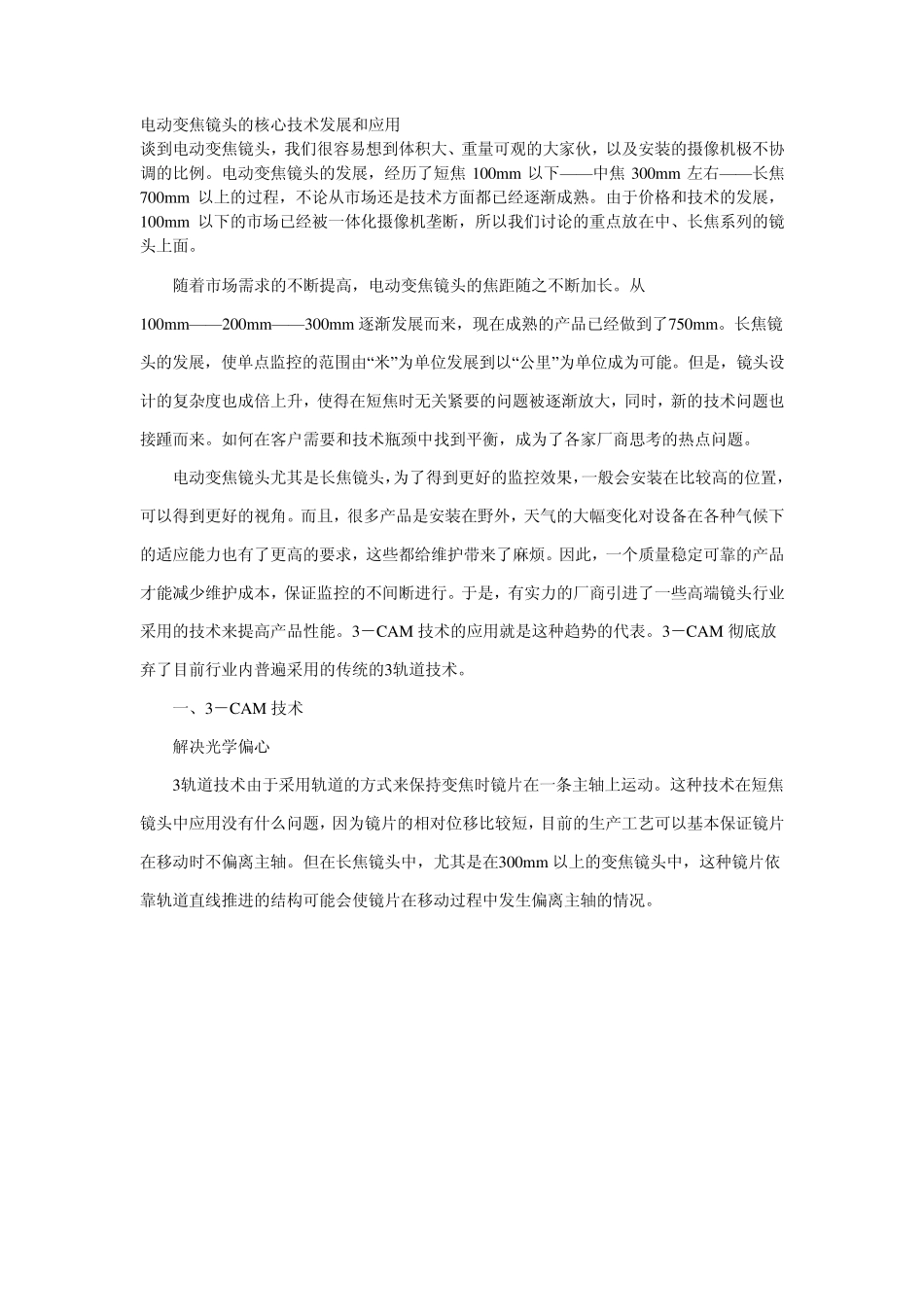

电动变焦镜头的核心技术发展和应用_第1页
1/6
电动变焦镜头的核心技术发展和应用_第2页
2/6
电动变焦镜头的核心技术发展和应用_第3页
3/6
电动变焦镜头的核心技术发展和应用 谈到电动变焦镜头,我们很容易想到体积大、重量可观的大家伙,以及安装的摄像机极不协调的比例。电动变焦镜头的发展,经历了短焦100mm 以下——中焦300mm 左右——长焦700mm 以上的过程,不论从市场还是技术方面都已经逐渐成熟。由于价格和技术的发展,100mm 以下的市场已经被一体化摄像机垄断,所以我们讨论的重点放在中、长焦系列的镜头上面。 随着市场需求的不断提高,电动变焦镜头的焦距随之不断加长。从100mm——200mm——300mm逐渐发展而来,现在成熟的产品已经做到了750mm。长焦镜头的发展,使单点监控的范围由“米”为单位发展到以“公里”为单位成为可能。但是,镜头设计的复杂度也成倍上升,使得在短焦时无关紧要的问题被逐渐放大,同时,新的技术问题也接踵而来。如何在客户需要和技术瓶颈中找到平衡,成为了各家厂商思考的热点问题。 电动变焦镜头尤其是长焦镜头,为了得到更好的监控效果,一般会安装在比较高的位置,可以得到更好的视角。而且,很多产品是安装在野外,天气的大幅变化对设备在各种气候下的适应能力也有了更高的要求,这些都给维护带来了麻烦。因此,一个质量稳定可靠的产品才能减少维护成本,保证监控的不间断进行。于是,有实力的厂商引进了一些高端镜头行业采用的技术来提高产品性能。3-CAM 技术的应用就是这种趋势的代表。3-CAM 彻底放弃了目前行业内普遍采用的传统的3轨道技术。 一、3-CAM 技术 解决光学偏心 3轨道技术由于采用轨道的方式来保持变焦时镜片在一条主轴上运动。这种技术在短焦镜头中应用没有什么问题,因为镜片的相对位移比较短,目前的生产工艺可以基本保证镜片在移动时不偏离主轴。但在长焦镜头中,尤其是在300mm以上的变焦镜头中,这种镜片依靠轨道直线推进的结构可能会使镜片在移动过程中发生偏离主轴的情况。 由于3-CAM 技术不需要轨道来定位镜片,镜片移动时采用螺旋推进,即镜片围绕主轴旋转前进,所以不会发生偏心的情况。这种技术特别适合于制作长焦、大变倍的镜头。 3-CAM 技术可延长使用寿命 由于3-CAM 技术是利用镜片边缘的“销”结构在一个经过严密设计的光滑的弧形滑道上运动,不会有任何的硬性摩擦,所以机械磨损非常小。减少的摩擦可以大大延长电机的寿命,同时可以降低电机的驱动电压。有些高档镜头甚至可以使用1.5V的电压来驱动镜头电机,使电动镜头的镜片移动非常平稳、缓慢。有利于在长焦时对物体的精细聚焦,拓宽了解...
