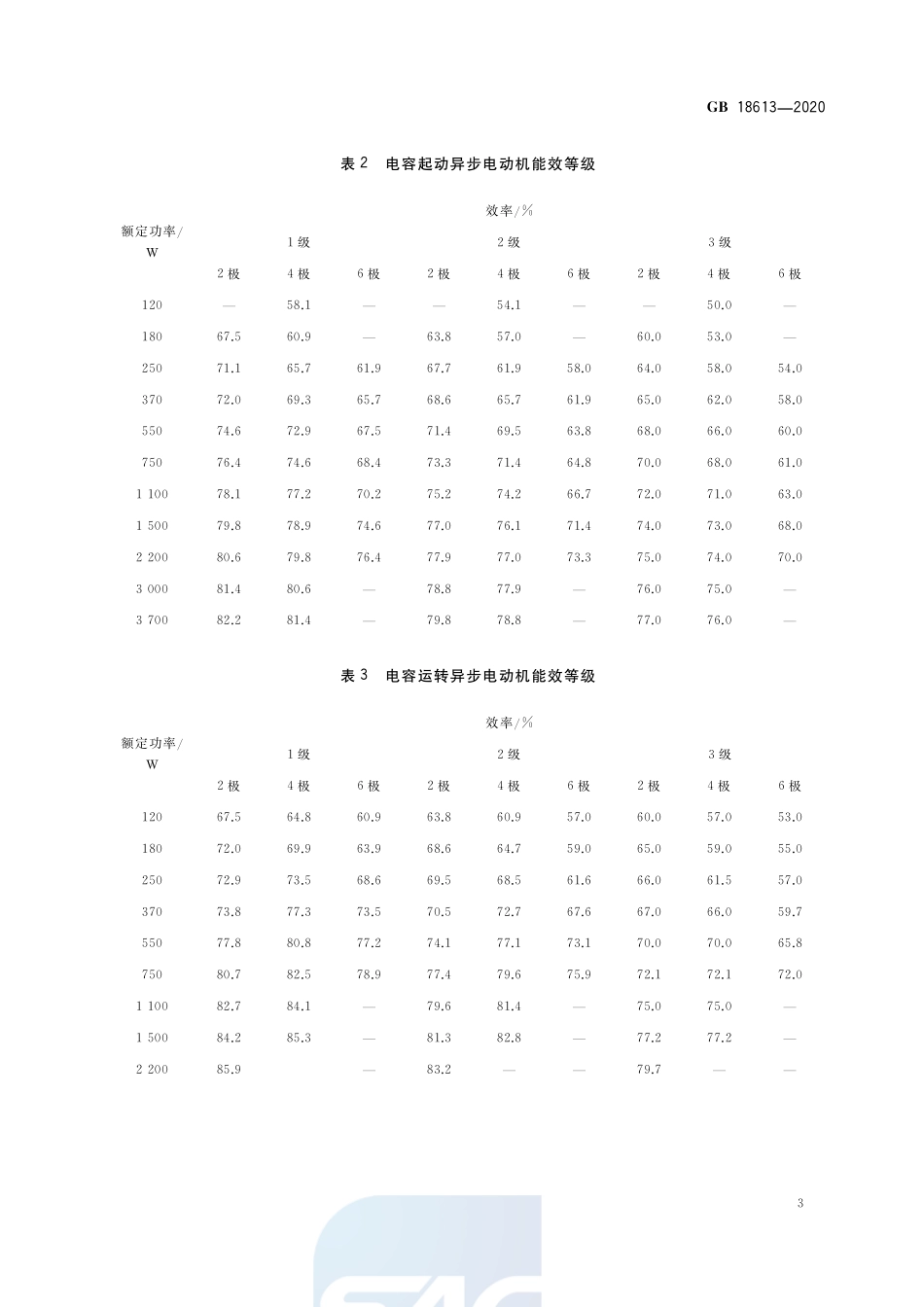

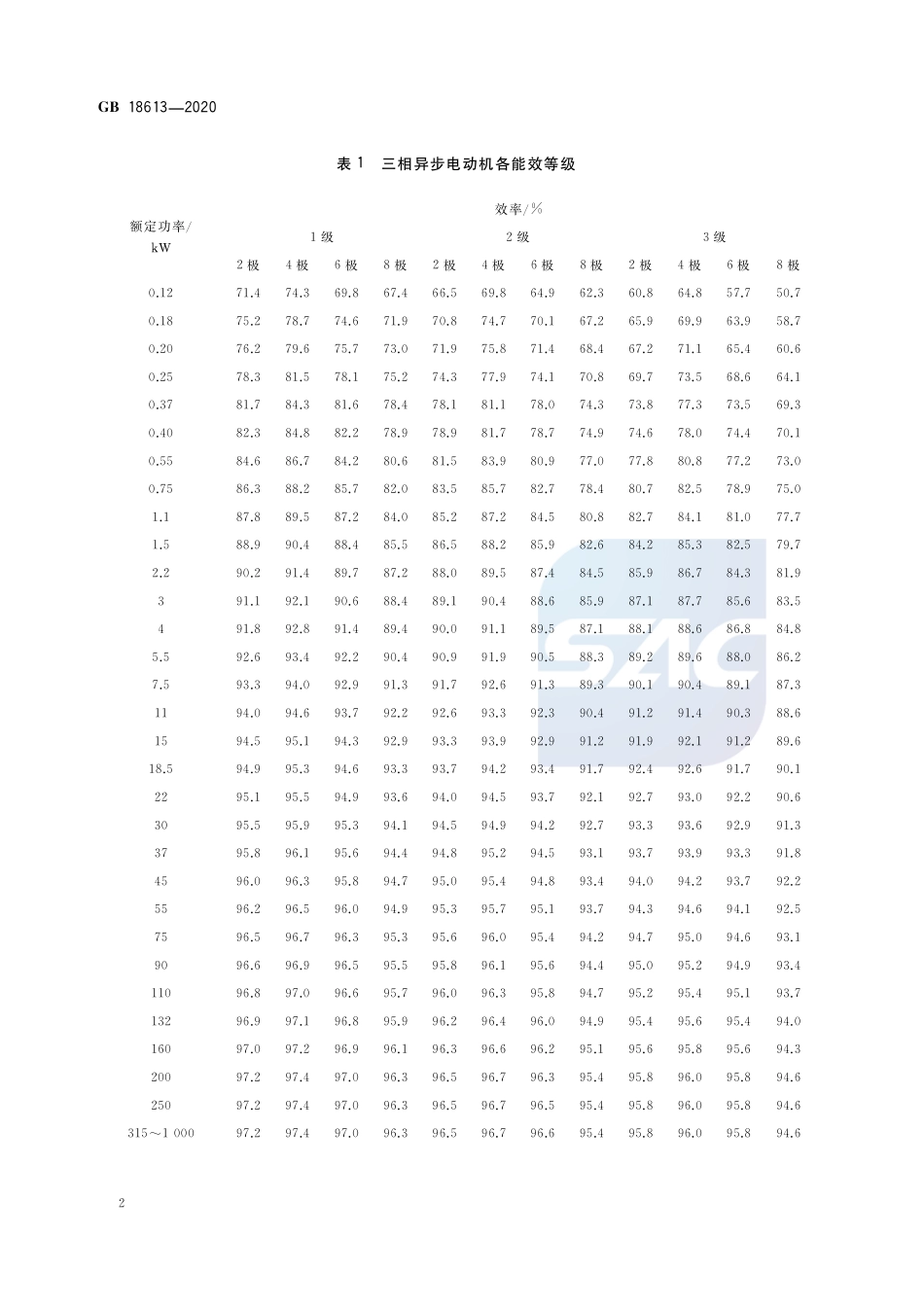

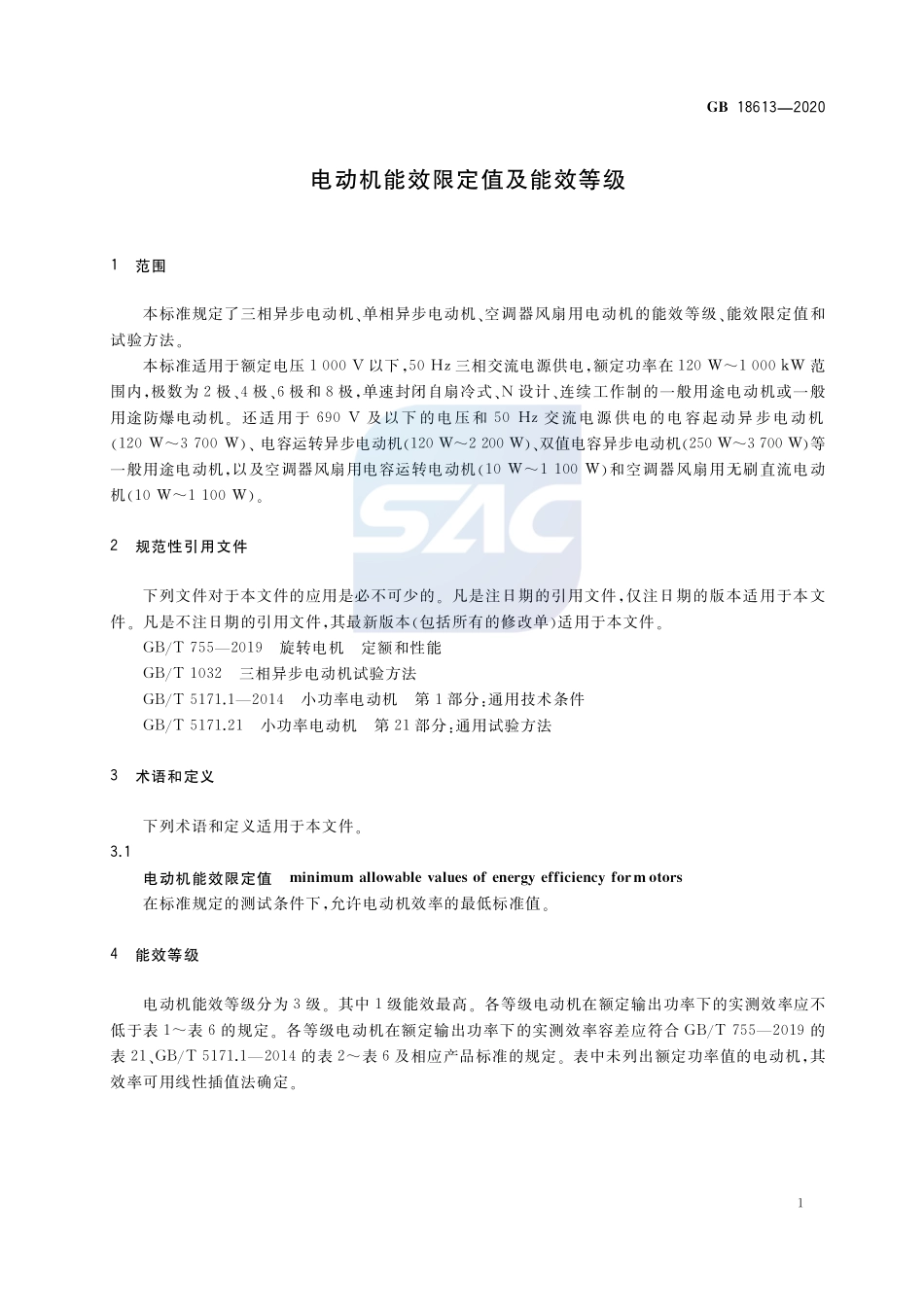

电动机能效限定值及能效等级１ 范围本标准规定了三相异步电动机、单相异步电动机、空调器风扇用电动机的能效等级、能效限定值和试验方法。本标准适用于额定电压１０００Ｖ以下，５０Ｈｚ三相交流电源供电，额定功率在１２０Ｗ～１０００ｋＷ范围内，极数为２极、４极、６极和８极，单速封闭自扇冷式、Ｎ设计、连续工作制的一般用途电动机或一般用途防爆电动机。还适用于６９０Ｖ 及以下的电压和５０Ｈｚ交流电源供电的电容起动异步电动机（１２０Ｗ～３７００Ｗ）、电容运转异步电动机（１２０Ｗ～２２００Ｗ）、双值电容异步电动机（２５０Ｗ～３７００Ｗ）等一般用途电动机，以及空调器风扇用电容运转电动机（１０Ｗ～１１００Ｗ）和空调器风扇用无刷直流电动机（１０Ｗ～１１００Ｗ）。２ 规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。ＧＢ／Ｔ７５５—２０１９ 旋转电机 定额和性能ＧＢ／Ｔ１０３２ 三相异步电动机试验方法ＧＢ／Ｔ５１７１．１—２０１４ 小功率电动机 第１部分：通用技术条件ＧＢ／Ｔ５１７１．２１ 小功率电动机 第２１部分：通用试验方法３ 术语和定义下列术语和定义适用于本文件。３．１电动机能效限定值 犿犻狀犻犿狌犿犪犾犾狅狑犪犫犾犲狏犪犾狌犲狊狅犳犲狀犲狉犵狔犲犳犳犻犮犻犲狀犮狔犳狅狉犿狅狋狅狉狊在标准规定的测试条件下，允许电动机效率的最低标准值。４ 能效等级电动机能效等级分为３级。其中１级能效最高。各等级电动机在额定输出功率下的实测效率应不低于表１～表６的规定。各等级电动机在额定输出功率下的实测效率容差应符合ＧＢ／Ｔ７５５—２０１９的表２１、ＧＢ／Ｔ５１７１．１—２０１４的表２～表６及相应产品标准的规定。表中未列出额定功率值的电动机，其效率可用线性插值法确定。１犌犅１８６１３—２０２０表１ 三相异步电动机各能效等级额定功率／ｋＷ效率／％１级２级３级２极４极６极８极２极４极６极８极２极４极６极８极０．１２７１．４ ７４．３ ６９．８ ６７．４ ６６．５ ６９．８ ６４．９ ６２．３ ６０．８ ６４．８ ５７．７ ５０．７０．１８７５．２ ７８．７ ７４．６ ７１．９ ７０．８ ７４．７ ７０．１ ６７．２ ６５．９ ６９．９ ６３．９ ５８．７０．２０７６．２ ７９．６ ７５．７ ...
